Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

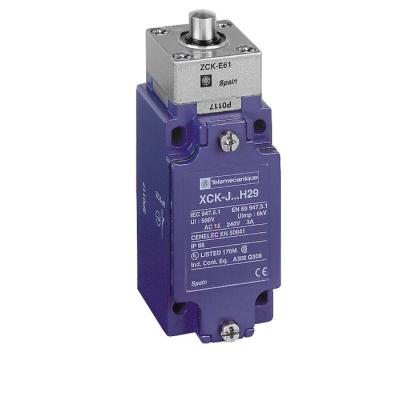

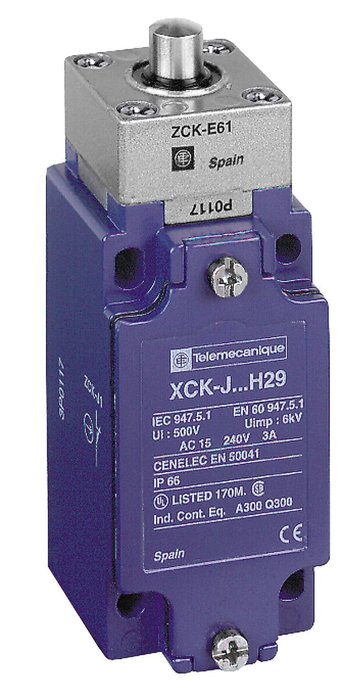

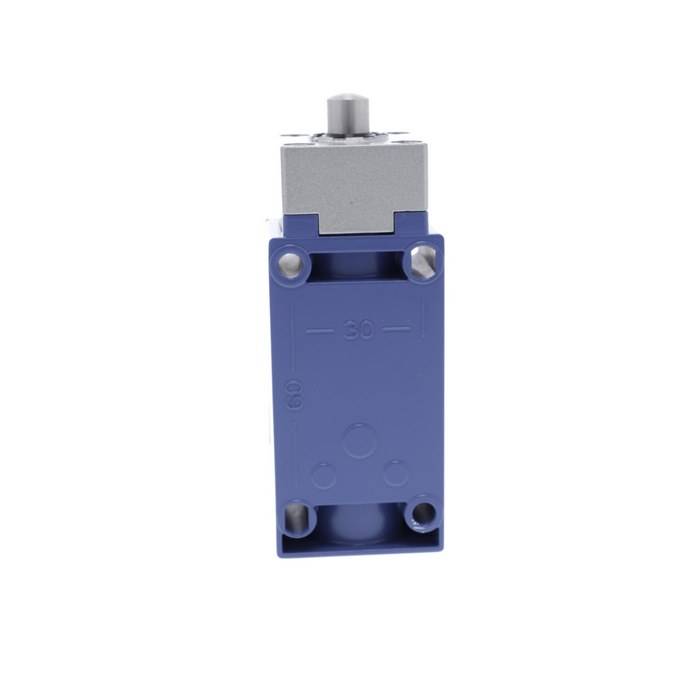

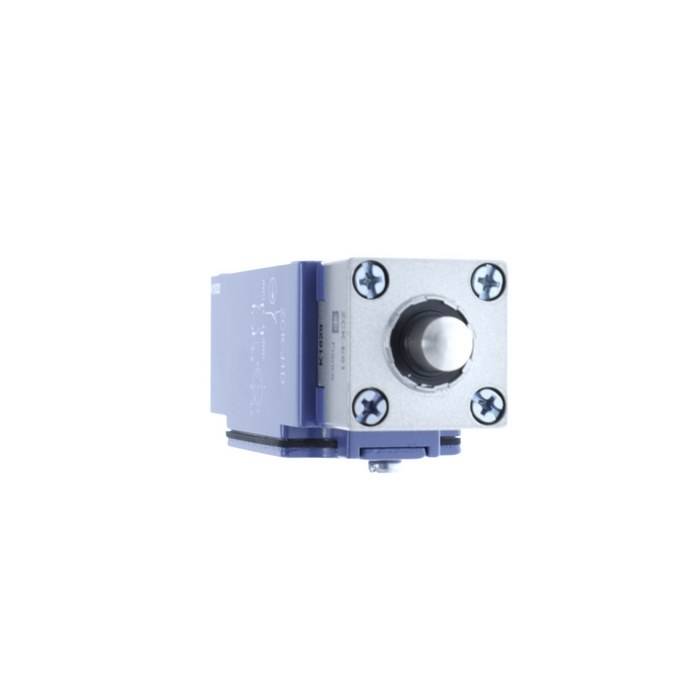

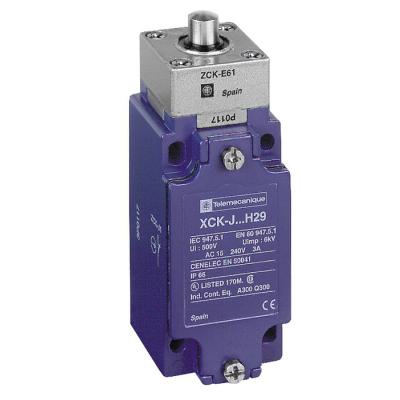

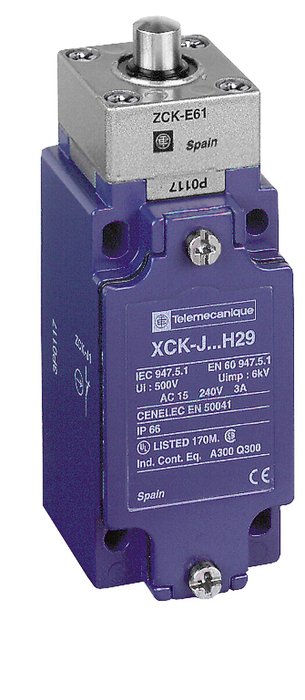

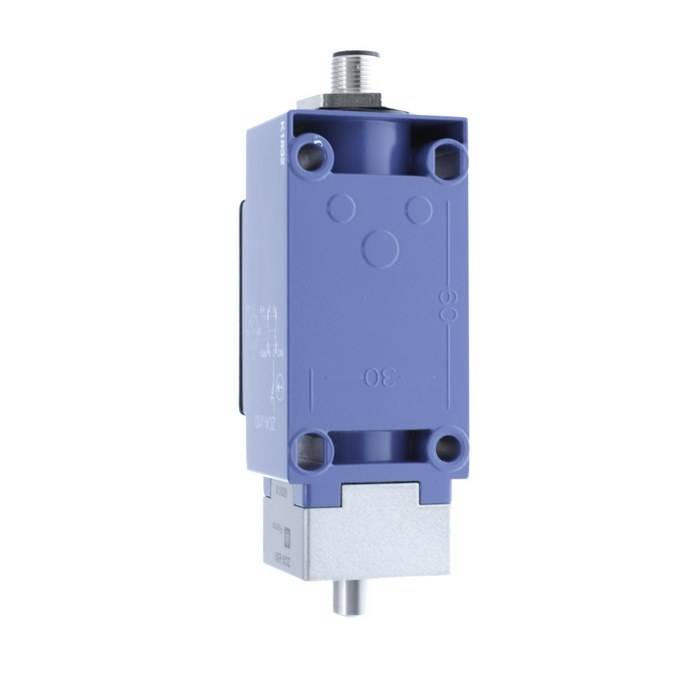

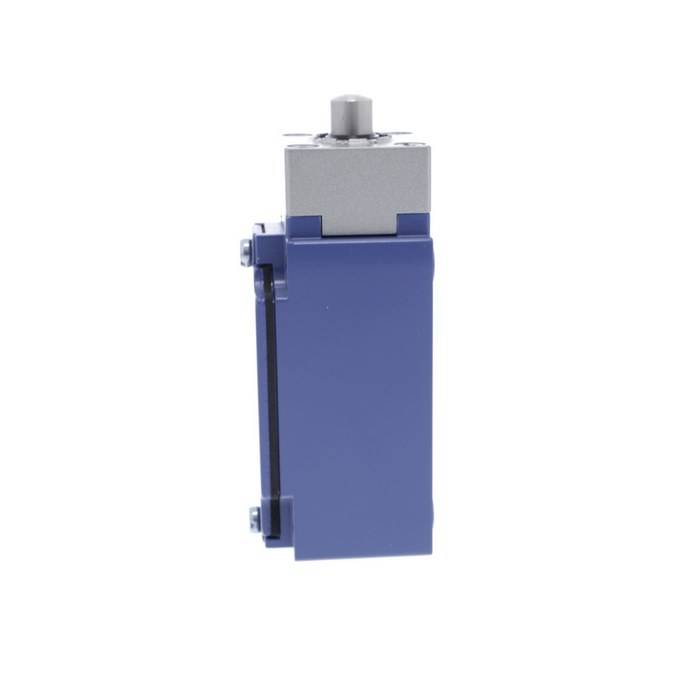

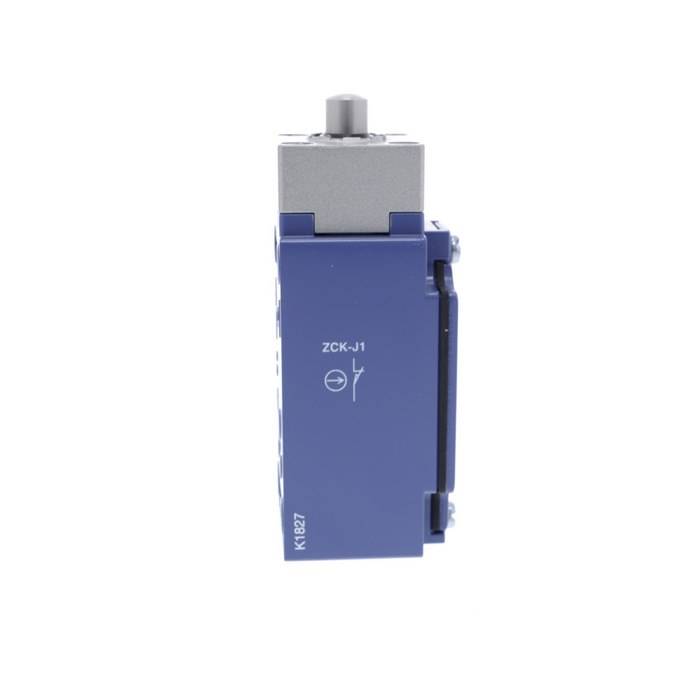

Xckj - Interrupteur Position - Poussoir Métal - 1No+1Nc - Brusque - M20

inter posit poussoir métal

Code article : TMSXCKJ161H29

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	118,4400 € / U


	Prix unitaire net HT
	68,3004 € / U
	soit :
	81,9605 € / U TTC

	Eco-contribution : 0,14 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916056073
Réf. fabricant : XCKJ161H29

Fabriqué en France

Informations complémentaires :
Cet interrupteur de position à corps et tête robustes en
Zamak présente un conception modulaire facilitant les
opérations de maintenance et un format compact conforme à
la norme CENELEC EN50041. Il se fixe directement sur un
conduit, a une

Ip :	IP66 se conformer à CEI 60529

Poids :	0,43 kg

Durée de vie électrique :	5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A300 se conformer à EN/CEI 60947-5-1 appendix A0,27 A à 250 V, DC-13,

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Entrée de câble :	1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 713 mm

Normes :	EN 60204-1EN 60947-5-1CENELEC EN 50041UL 508IEC 60204-1CSA C22.2 No 14IEC 60947-5-1

Précision de répétition :	0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération

Catégorie de surtension :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,342 x 1,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à CEI 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Forme du capteur :	Forme B se conformer à CENELEC EN 50041

Profil environnemental :	Profil environnemental du Produit

Type d'approche :	Approche verticale, 1 direction

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK07 se conformer à EN 50102

Finition du raccordement électrique :	entrée de câble métrique

Type d'unité de commande :	Poussoir à rappel métal

Statut environnemental de l'offre :	Produit Green Premium

Description des bornes iso n°1 :	(13-14)NO(21-22)NC

Régulation reach :	Déclaration REACh

Fonctionnement des contacts :	A action brusque

Nom de gamme :	Format standard

Type de tête :	Tête de piston

Endurance mécanique :	30000000 cycle

Description des contacts :	1 "O" + 1 "F"

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Mouvement d'attaque :	Sur embout

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Linéaire

Certifications du produit :	CSAULCCC

Finition de l'élément d'actionnement :	poussoir

Vitesse d'attaque maximale :	0,5 m/s

Garantie :	18 mois

Type de construction du boîtier :	Quader

Matière :	Métal

Matière du corps :	Zamak

Matière de la tête :	Zamak

Largeur :	40 mm

Hauteur :	77 mm

Profondeur :	44 mm

Matériau du boîtier/corps :	métal

Nom de l'appareil :	XCKJ

Type de carter :	Fixe

Ouverture positive :	Avec

Force minimale pour ouverture positive :	50 N

Effort minimal d'actionnement :	20 N

(ithe) courant thermique d'emploi sous enveloppe :	10 A

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Largeur du capteur (mm) :	40,0

Hauteur du capteur (mm) :	77,0

Longueur du capteur (mm) :	44,0

Température ambiante en fonctionnement (°c) :	70,0

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	18

Qct :	CT

Nombre de pôles :	2

Nombre de positions :	1

Qc unité :	1

Mots clés : xckj interrupteur position poussoir métal brusque xckj161h29 3666916056073 tmsxckj161h29

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

68,3004 € / U HT
81,9605 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

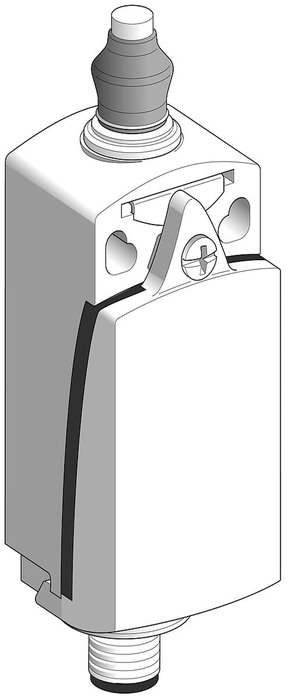

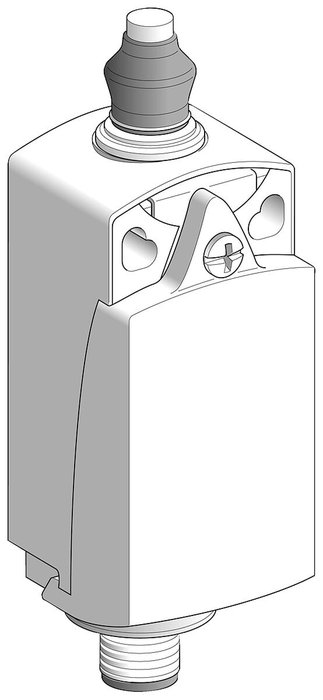

	TMSXCKD2111P16 inter posit poussoir métal sou 3666916095089		38,8212 € / U HT 46,5854 € / U TTC

	TMSXCKJ161 inter posit poussoir métal 3666916094358		68,9232 € / U HT 82,7078 € / U TTC

	TMSXCKJ161D inter posit poussoir métal 3666916056080		98,0564 € / U HT 117,6677 € / U TTC

	TMSXCKM102H29 inter posit poussoir gal métal 3666916057506		55,2216 € / U HT 66,2659 € / U TTC

	TMSXCKML102H29 inter posit poussoir gal métal 3666916056950		135,7704 € / U HT 162,9245 € / U TTC

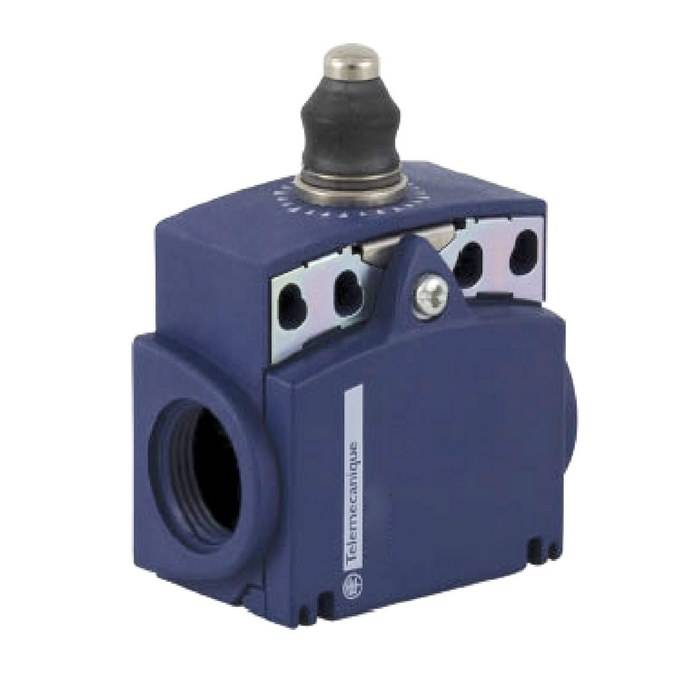

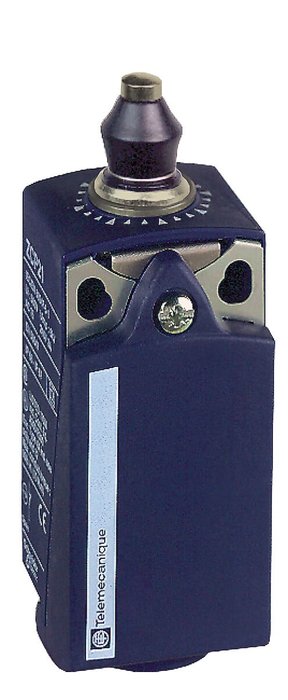

	TMSXCKP2111P16 inter posit poussoir métal sou 3666916094136		28,8564 € / U HT 34,6277 € / U TTC

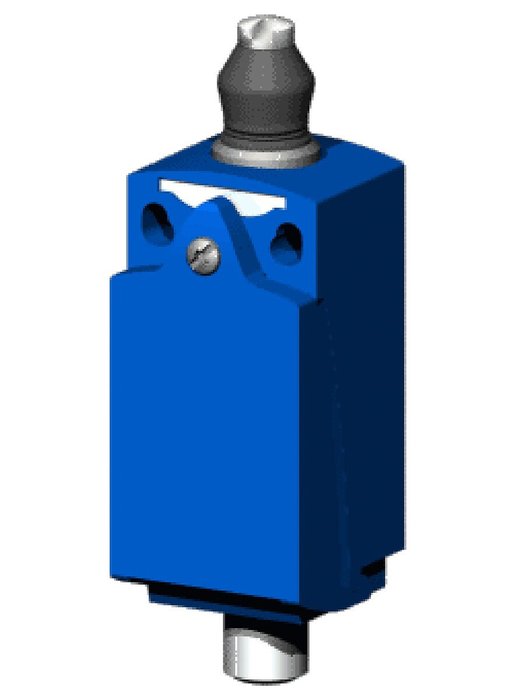

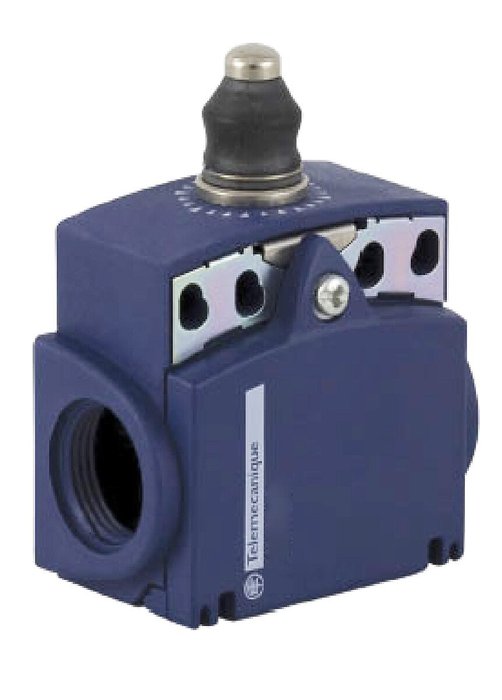

	TMSXCKT2111P16 inter posit poussoir métal sou 3666916093542		90,8596 € / U HT 109,0315 € / U TTC
