Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

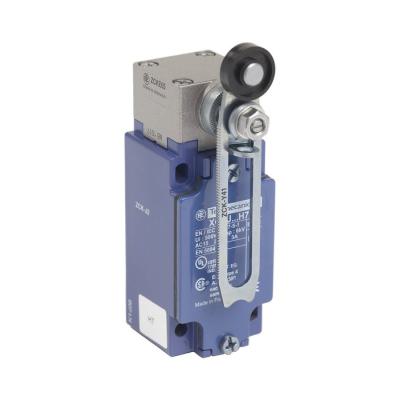

Osisense Xc Général - Interrupteur De Position

INTERRUPTEUR DE POSITION

Code article : TMSXCKJ11335

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	376,2000 € / U


	Prix unitaire net HT
	216,9420 € / U
	soit :
	260,3304 € / U TTC

	Eco-contribution : 0,14 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916056219
Réf. fabricant : XCKJ11335

Fabriqué en France

Informations complémentaires :
OsiSense XC général - Interrupteur de position

Ip :	IP66 se conformer à CEI 60529

Poids :	0,43 kg

Durée de vie électrique :	5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A300 se conformer à EN/CEI 60947-5-1 appendix A0,27 A à 250 V, DC-13,

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Normes :	EN 60947-5-1CENELEC EN 50041IEC 60947-5-1UL 508CSA C22.2 No 14EN 60204-1IEC 60204-1

Entrée de câble :	1 entrée filetée pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 912 mm

Précision de répétition :	0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération

Catégorie de surtension :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,752 x 1,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Directive rohs ue :	Non applicable, en dehors du scope légal RoHS UE

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à CEI 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Forme du capteur :	Forme B se conformer à CENELEC EN 50041

Profil environnemental :	Profil environnemental du Produit

Type d'approche :	Approche verticale, 1 direction

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK07 se conformer à EN 50102

Type d'unité de commande :	Poussoir à rappel métal

Description des bornes iso n°1 :	(13-14)NO(11-12)NC

Finition du raccordement électrique :	entrée de câble PG

Régulation reach :	Déclaration REACh

Type de carter :	Corps enfichable

Fonctionnement des contacts :	A action brusque

Nom de gamme :	Format standard

Type de tête :	Tête de piston

Endurance mécanique :	30000000 cycle

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Mouvement d'attaque :	Sur embout

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Linéaire

Certifications du produit :	CCCULCSA

Finition de l'élément d'actionnement :	poussoir

Vitesse d'attaque maximale :	0,5 m/s

Garantie :	18 mois

Type de construction du boîtier :	Quader

Matière :	Métal

Matière du corps :	Zamak

Matière de la tête :	Zamak

Description des contacts :	1 F/O

Largeur :	43 mm

Hauteur :	84 mm

Profondeur :	36 mm

Matériau du boîtier/corps :	métal

Nom de l'appareil :	XCKJ

Effort minimal d'actionnement :	20 N

(ithe) courant thermique d'emploi sous enveloppe :	10 A

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Largeur du capteur (mm) :	43,0

Hauteur du capteur (mm) :	84,0

Longueur du capteur (mm) :	36,0

Température ambiante en fonctionnement (°c) :	70,0

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Courant de fonctionnement nominal ca-15, 125 v (a) :	3,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qct :	EA

Nombre de pôles :	1

Nombre de positions :	1

Qc unité :	1

Mots clés : osisense général interrupteur position xckj11335 3666916056219 tmsxckj11335
