Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

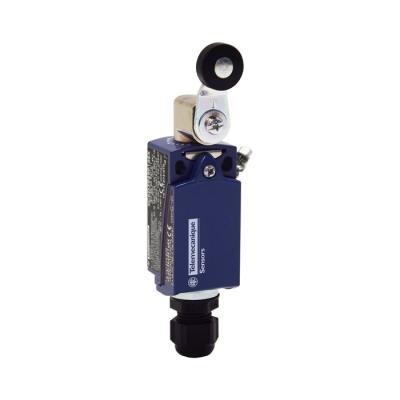

Xckd Atex - Id Position - Levier Galet Plastique - 1No+2Nc - Brusque - M16

inter posit levier gal plast

Code article : TMSXCKD3918P16EX

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	212,8800 € / U


	Prix unitaire net HT
	122,7608 € / U
	soit :
	147,3130 € / U TTC

	Eco-contribution : 0,14 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916058961
Réf. fabricant : XCKD3918P16EX

Fabriqué en France

Informations complémentaires :
Ce produit de la gamme Harmony Analog est un convertisseur
analogique isolé de tension/courant de 0 à 5A. Cet
interrupteur de fin de course est fabriqué en Zamak. Ce
produit est équipé d'un levier à galet à rappel par
ressort, actionné par

Ip :	IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529

Durée de vie électrique :	5000000 cycle, DC-13, inductive type de charge, 120 V, 2 W, cadence de fonctionnement <360

Désignation code des contacts :	B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à EN 60947-5-1B300, AC-15 (Ue = 240 V),

(ui) tension assignée d'isolement :	300 V se conformer à UL 508400 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,342 x 0,75 mm²

Nombre d'entrée de câble :	1 entrée taraudé pour M16 x 1,5 presse étoupe (inclus) 48 mm

(uimp) tension assignée de tenue aux chocs :	4 kV se conformer à IEC 606644 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à CEI 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Type d'unité de commande :	Levier à galet à rappel thermoplastique

Certifications du produit :	INERIS 04ATEX0014XIEC-Ex INE 17.0020X

Marquage :	II2 D-Ex tb IIIC T85°C Db IP66/67

Profil environnemental :	Profil environnemental du Produit

Type d'approche :	Approche latérale, 2 directions

Protection contre les courts-circuits :	6 A cartouche fusible, type gG

Normes :	EN/CEI 60079-31EN/IEC 60079-0

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Directives :	2014/34/EU - ATEX directive

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Fonctionnement des contacts :	A action brusque

Gamme de produits :	OsiSense ATEX D

Nom de gamme :	Format standard

Endurance mécanique :	10000000 cycle

Finition de l'élément d'actionnement :	levier à galet

Type de tête :	Tête rotative

Mouvement d'attaque :	Avec came 30°

Description des contacts :	2 "O" + 1 "F"

Mode de fixation :	Par le corps

Zone poussière :	Zone 21 - 22

Vitesse d'attaque minimale :	0,01 m/min

Température de fonctionnement :	-2060 °C

Mouvement tête de commande :	Tournant

Voies :	24/40 mm

Couple minimum pour ouverture positive :	0,25 N.m

Forme du capteur :	Compact

Couple minimal d'actionnement :	0,1 N.m

Vitesse d'attaque maximale :	1,5 m/s

Garantie :	18 mois

(ithe) courant thermique d'emploi sous enveloppe :	6 A CA

Type de construction du boîtier :	Quader

Matière :	Métal

Matière du corps :	Zamak

Matière de la tête :	Zamak

Largeur :	31 mm

Hauteur :	65 mm

Profondeur :	30 mm

Matériau du boîtier/corps :	métal

Indice de protection (ip) :	IP67K

Nom de l'appareil :	XCKD

Type de carter :	Fixe

Ouverture positive :	Avec

Largeur du capteur (mm) :	31,0

Hauteur du capteur (mm) :	65,0

Longueur du capteur (mm) :	30,0

Température ambiante en fonctionnement (°c) :	60,0

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	1,5

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,1

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	10

Qct :	CT

Nombre de pôles :	3

Nombre de positions :	1

Qc unité :	1

Mots clés : xckd atex position levier galet plastique brusque xckd3918p16ex 3666916058961 tmsxckd3918p16ex

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

122,7608 € / U HT
147,3130 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

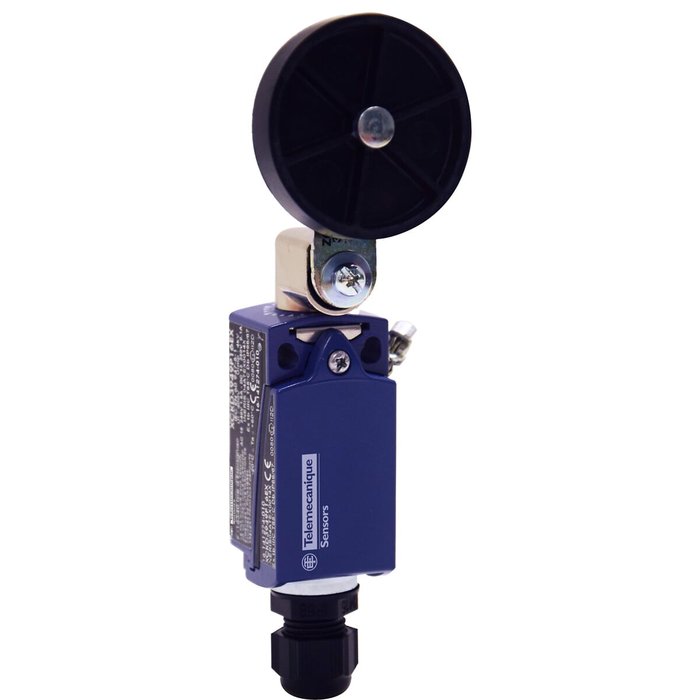

	TMSXCKD3939P16EX inter posit levier plast 3666916058923		176,4600 € / U HT 211,7520 € / U TTC
