Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

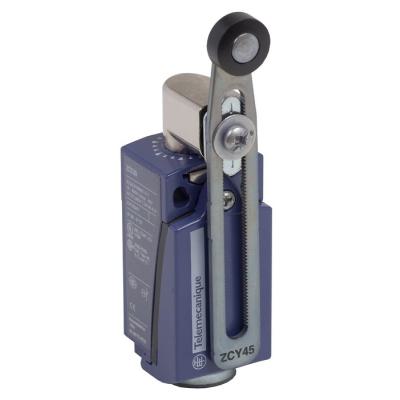

Xckd - Id Position - Levier Galet Plastiq 1S Lat - 2No+1Nc - Brusque - M16

inter posit lev gal plast 1s

Code article : TMSXCKD3121P16

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	108,7200 € / U


	Prix unitaire net HT
	62,6952 € / U
	soit :
	75,2342 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916056806
Réf. fabricant : XCKD3121P16

Fabriqué en France

Informations complémentaires :
XCKD - ID Position - levier galet plastiq 1s lat - 2NO+1NC
- brusque - M16

Ip :	IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529

Poids :	0,22 kg

Durée de vie électrique :	5000000 cycle, DC-13, 120 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge:

Désignation code des contacts :	A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à EN 60947-5-1A300, AC-15 (Ue

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Entrée de câble :	1 entrée filetée pour presse-étoupe M16 x 1,5, diamètre extérieur du câble: 48 mm

Précision de répétition :	0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération

Fonction de commutation :	élément de commutation à action lente et interrupteur à rupture rapide

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Normes :	IEC 60947-5-1CSA C22.2 No 14UL 508EN 60204-1IEC 60204-1EN 60947-5-1

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,52 x 2,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à CEI 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Fonctionnement des contacts :	Coupure lente, sans contact à court-circuit

Type d'unité de commande :	Poussoir avec galet à rappel métal

Type d'approche :	Approche latérale, 2 directions

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK06 se conformer à EN 50102

Finition du raccordement électrique :	entrée de câble métrique

Orientation de l'élément d'actionnement :	poussoir à galet droit

Description des bornes iso n°1 :	(13-14)NO(21-22)NC

Nom de gamme :	Format standard

Type de tête :	Tête de piston

Endurance mécanique :	10000000 cycle

Description des contacts :	1 "O" + 1 "F"

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Linéaire

Certifications du produit :	CSACCCUL

Finition de l'élément d'actionnement :	poussoir

Forme du capteur :	Compact

Vitesse d'attaque maximale :	0,5 m/s

Garantie :	18 mois

Type de construction du boîtier :	Quader

Matière :	Métal

Matière du corps :	Zamak

Matière de la tête :	Zamak

Largeur :	31 mm

Hauteur :	65 mm

Profondeur :	30 mm

Matériau du boîtier/corps :	métal

Nom de l'appareil :	XCKD

Type de carter :	Fixe

Ouverture positive :	Avec

Force minimale pour ouverture positive :	36 N

Effort minimal d'actionnement :	10 N

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Largeur du capteur (mm) :	31,0

Hauteur du capteur (mm) :	65,0

Longueur du capteur (mm) :	30,0

Température ambiante en fonctionnement (°c) :	70,0

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qct :	CT

Nombre de pôles :	2

Qc unité :	1

Qc carton :	1

Mots clés : xckd position levier galet plastiq lat brusque xckd3121p16 3666916056806 tmsxckd3121p16
