Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

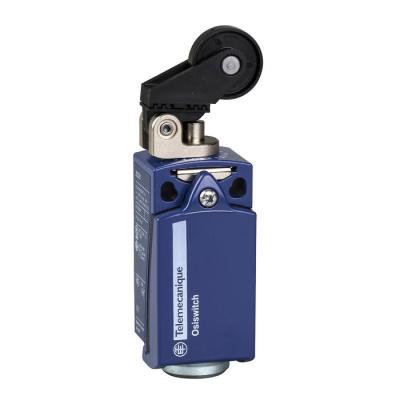

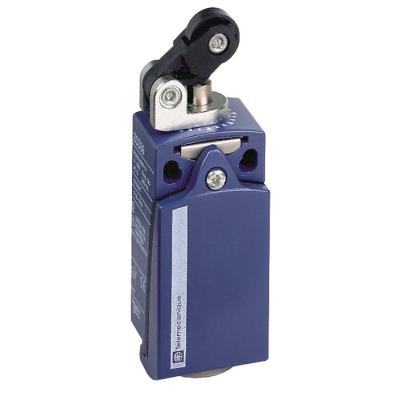

Osisense Xckd - Inter. De Pos. - Levier Galet Plast. H/V -1O+1F- Dépen. - M16

INTERRUPTEUR DE POSITION

Code article : TMSXCKD2528P16

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	96,1200 € / U


	Prix unitaire net HT
	55,4292 € / U
	soit :
	66,5150 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916094921
Réf. fabricant : XCKD2528P16

Fabriqué en France

Informations complémentaires :
OsiSense XCKD - inter. de pos. - levier galet plast. H/V
-1O+1F- dépen. - M16

Ip :	IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529

Poids :	0,195 kg

Durée de vie électrique :	5000000 cycle, DC-13, 120 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge:

Désignation code des contacts :	A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à EN 60947-5-1A300, AC-15 (Ue

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Entrée de câble :	1 entrée filetée pour presse-étoupe M16 x 1,5, diamètre extérieur du câble: 48 mm

Précision de répétition :	0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Normes :	IEC 60947-5-1EN 60947-5-1IEC 60204-1EN 60204-1CSA C22.2 No 14UL 508

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,52 x 2,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Type d'unité de commande :	Poussoir levier à galet à rappel thermoplastique

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à CEI 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Type d'approche :	Approche verticale ou latérale, 1 direction

Fonctionnement des contacts :	Coupure lente, sans contact à court-circuit

Profil environnemental :	Profil environnemental du Produit

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK06 se conformer à EN 50102

Finition du raccordement électrique :	entrée de câble métrique

Orientation de l'élément d'actionnement :	poussoir à galet droit

Statut environnemental de l'offre :	Produit Green Premium

Description des bornes iso n°1 :	(13-14)NO(21-22)NC

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	poussoir à galet

Nom de gamme :	Format standard

Type de tête :	Tête de piston

Endurance mécanique :	15000000 cycle

Description des contacts :	1 "O" + 1 "F"

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Linéaire

Certifications du produit :	CCCCSAUL

Forme du capteur :	Compact

Garantie :	18 mois

Type de construction du boîtier :	Quader

Matière :	Métal

Matière du corps :	Zamak

Matière de la tête :	Zamak

Vitesse d'attaque maximale :	1 m/s

Largeur :	31 mm

Hauteur :	65 mm

Profondeur :	30 mm

Matériau du boîtier/corps :	métal

Température ambiante en fonctionnement (°c) :	-25,0

Nom de l'appareil :	XCKD

Type de carter :	Fixe

Ouverture positive :	Avec

Force minimale pour ouverture positive :	18 N

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Largeur du capteur (mm) :	31,0

Hauteur du capteur (mm) :	65,0

Longueur du capteur (mm) :	30,0

Effort minimal d'actionnement :	6 N

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	24

Qct :	CT

Nombre de pôles :	2

Qc unité :	1

Mots clés : osisense xckd inter pos levier galet plast dépen xckd2528p16 3666916094921 tmsxckd2528p16
