Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

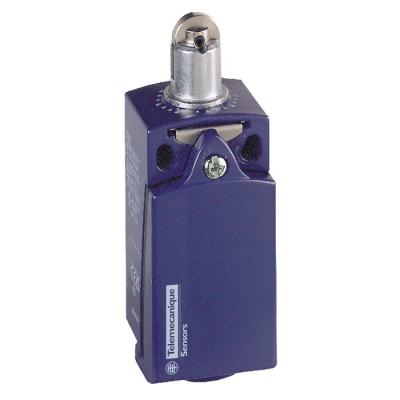

Xckd - Id Position - Poussoir Galet Métal - 1No+1Nc - Dépendante Décalée - Pg11

inter posit poussoir gal métal

Code article : TMSXCKD2502G11

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	83,5200 € / U


	Prix unitaire net HT
	48,1632 € / U
	soit :
	57,7958 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916094617
Réf. fabricant : XCKD2502G11

Informations complémentaires :
XCKD - ID Position - poussoir galet métal - 1NO+1NC -
dépendante décalée - PG11

Ip :	IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529

Poids :	0,185 kg

Durée de vie électrique :	5000000 cycle, DC-13, 120 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge:

Désignation code des contacts :	A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à EN 60947-5-1A300, AC-15 (Ue

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1300 V se

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Précision de répétition :	0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération

Fonction de commutation :	élément de commutation à action lente et interrupteur à rupture rapide

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Normes :	CSA C22.2 No 14IEC 60204-1IEC 60947-5-1UL 508EN 60947-5-1EN 60204-1

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,52 x 2,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Forme du capteur :	Forme compact C se conformer à CENELEC EN 50047

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à CEI 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Fonctionnement des contacts :	Coupure lente, sans contact à court-circuit

Entrée de câble :	1 entrée filetée pour presse-étoupe Pg 11

Type d'unité de commande :	Poussoir avec galet à rappel métal

Profil environnemental :	Profil environnemental du Produit

Type d'approche :	Approche latérale, 2 directions

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK06 se conformer à EN 50102

Statut environnemental de l'offre :	Produit Green Premium

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Finition du raccordement électrique :	entrée de câble PG

Régulation reach :	Déclaration REACh

Nom de gamme :	Format standard

Type de tête :	Tête de piston

Endurance mécanique :	10000000 cycle

Description des contacts :	1 "O" + 1 "F"

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Linéaire

Certifications du produit :	ULCSACCC

Finition de l'élément d'actionnement :	poussoir

Vitesse d'attaque maximale :	0,5 m/s

Garantie :	18 mois

Type de construction du boîtier :	Quader

Matière :	Métal

Matière du corps :	Zamak

Matière de la tête :	Zamak

Largeur :	31 mm

Hauteur :	65 mm

Profondeur :	30 mm

Matériau du boîtier/corps :	métal

Nom de l'appareil :	XCKD

Type de carter :	Fixe

Ouverture positive :	Avec

Force minimale pour ouverture positive :	36 N

Effort minimal d'actionnement :	12 N

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Largeur du capteur (mm) :	31,0

Hauteur du capteur (mm) :	86,0

Longueur du capteur (mm) :	30,0

Température ambiante en fonctionnement (°c) :	70,0

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qct :	EA

Nombre de pôles :	2

Qc unité :	1

Mots clés : xckd position poussoir galet métal dépendante décalée xckd2502g11 3666916094617 tmsxckd2502g11

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

48,1632 € / U HT
57,7958 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	TMSXCKD2502P16 inter posit poussoir gal métal 3666916094990		47,0560 € / U HT 56,4672 € / U TTC

	TMSXCKD2510P16 inter posit poussoir métal 3666916094976		48,1632 € / U HT 57,7958 € / U TTC

	TMSXCKN2102G11 inter posit poussoir gal métal 3666916055472		20,3448 € / U HT 24,4138 € / U TTC

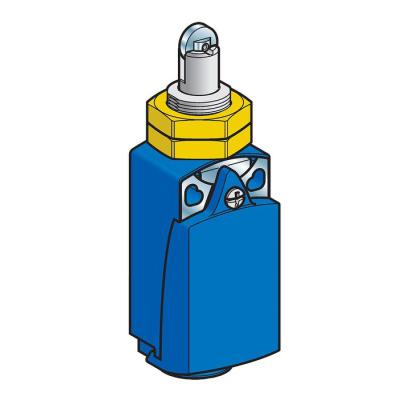

	TMSXCKN2502G11 inter posit poussoir gal métal 3666916055007		22,3516 € / U HT 26,8219 € / U TTC
