Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

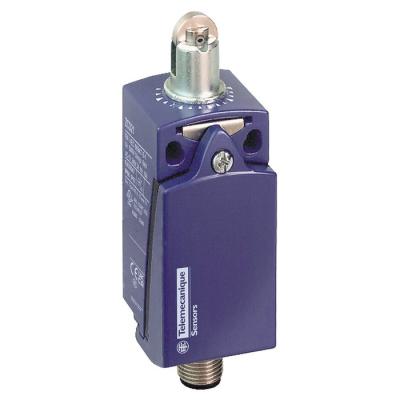

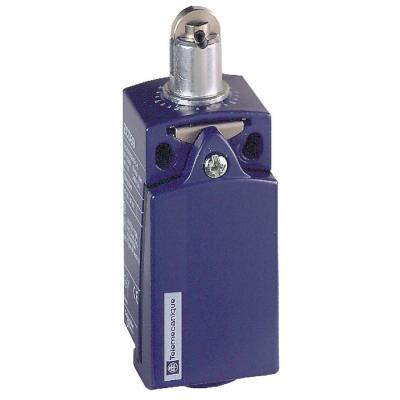

Xckd - Interrupteur Position - Poussoir Galet Métal - 1No+1Nc - Brusque - M12

inter posit poussoir gal métal

Code article : TMSXCKD2102M12

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	116,1600 € / U


	Prix unitaire net HT
	66,9856 € / U
	soit :
	80,3827 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916094884
Réf. fabricant : XCKD2102M12

Informations complémentaires :
Cet interrupteur de position à corps et tête robustes en
Zamak à une conception modulaire facilitant les opérations
de maintenance et un format compact conforme à la norme
CENELEC EN50047. Faisant de lui un produit convenant à
lÆensemble de

Poids :	0,195 kg

Durée de vie électrique :	5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge:

(ie) courant assigné d'emploi :	3 A à 50 V, AC-15 se conformer à EN/CEI 60947-5-1 appendix A0,27 A à 50 V, DC-13 se confor

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Précision de répétition :	0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Normes :	IEC 60947-5-1CSA C22.2 No 14EN 60204-1IEC 60204-1UL 508EN 60947-5-1

(uimp) tension assignée de tenue aux chocs :	0,8 kV se conformer à IEC 606640,8 kV se conformer à IEC 60947-1

(ui) tension assignée d'isolement :	60 V (degré de pollution 3) se conformer à IEC 60947-1

Tenue aux vibrations :	25 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Forme du capteur :	Forme compact C se conformer à CENELEC EN 50047

Tenue aux chocs mécaniques :	50 gn pour 11 ms se conformer à CEI 60068-2-27

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Type d'unité de commande :	Poussoir avec galet à rappel métal

Profil environnemental :	Profil environnemental du Produit

Type d'approche :	Approche latérale, 2 directions

Raccordement électrique :	Connecteur mâle M12, 5 broches

Protection contre les courts-circuits :	4 A cartouche fusible, type gG

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Tenue aux chocs ik :	IK06 se conformer à EN 50102

Orientation de l'élément d'actionnement :	poussoir à galet droit

Statut environnemental de l'offre :	Produit Green Premium

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Régulation reach :	Déclaration REACh

Fonctionnement des contacts :	A action brusque

Finition de l'élément d'actionnement :	poussoir à galet

Nom de gamme :	Format standard

Type de tête :	Tête de piston

Endurance mécanique :	10000000 cycle

Finition du raccordement électrique :	connecteur M12

Description des contacts :	1 "O" + 1 "F"

Mouvement d'attaque :	Avec came 30°

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Indice de protection (ip) :	IP66/IP67

Mouvement tête de commande :	Linéaire

Certifications du produit :	ULCCCCSA

Vitesse d'attaque maximale :	0,5 m/s

Garantie :	18 mois

Type de construction du boîtier :	Quader

Matière :	Métal

Matière du corps :	Zamak

Matière de la tête :	Zamak

Largeur :	31 mm

Hauteur :	65 mm

Profondeur :	30 mm

Matériau du boîtier/corps :	métal

Nom de l'appareil :	XCKD

Type de carter :	Fixe

Ouverture positive :	Avec

Force minimale pour ouverture positive :	36 N

Effort minimal d'actionnement :	12 N

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Largeur du capteur (mm) :	31,0

Hauteur du capteur (mm) :	65,0

Longueur du capteur (mm) :	30,0

Température ambiante en fonctionnement (°c) :	70,0

(ithe) courant thermique d'emploi sous enveloppe :	4 A

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qc carton :	22

Qct :	CT

Nombre de pôles :	2

Qc unité :	1

Mots clés : xckd interrupteur position poussoir galet métal brusque xckd2102m12 3666916094884 tmsxckd2102m12
