Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

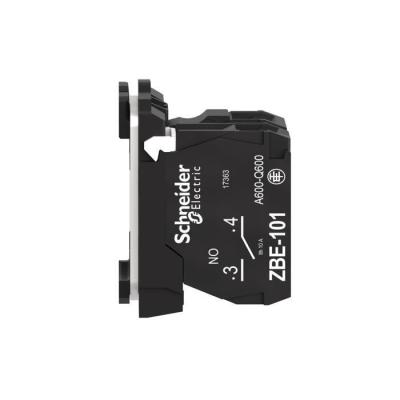

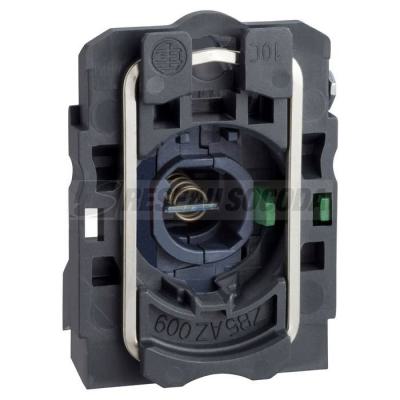

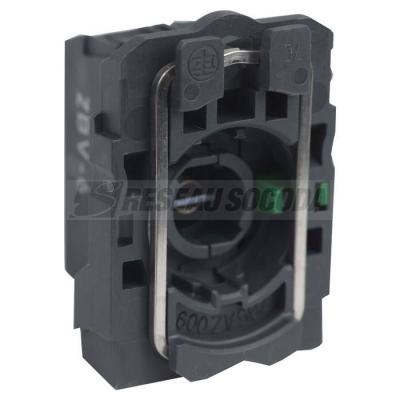

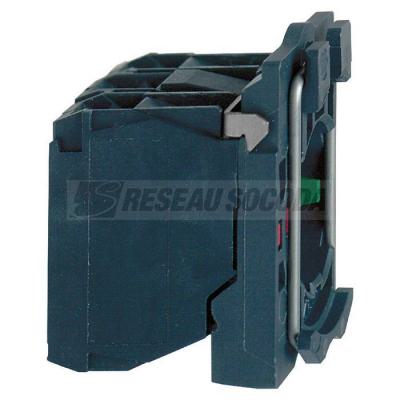

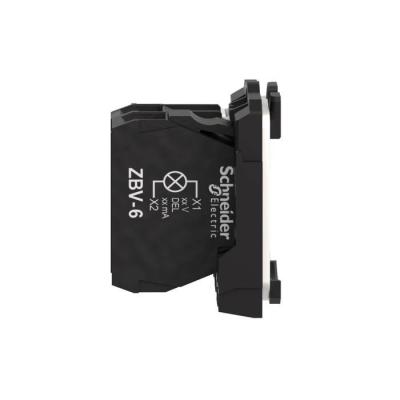

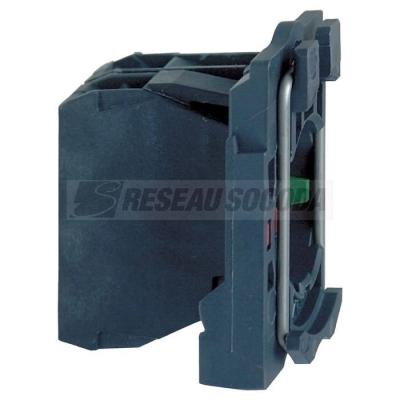

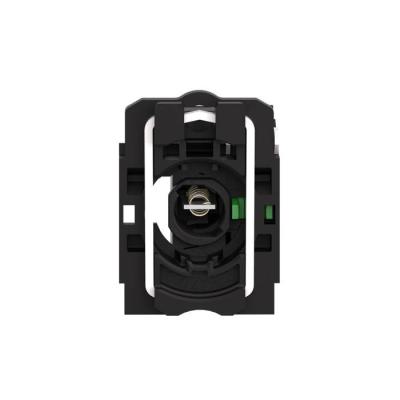

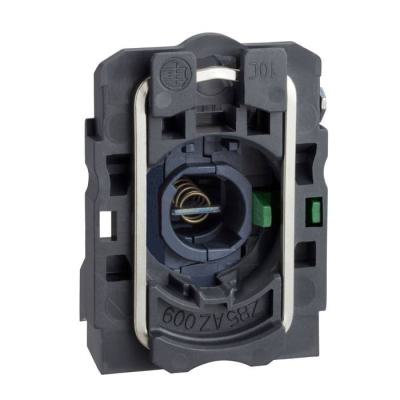

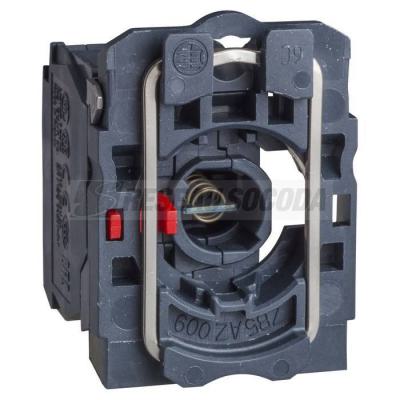

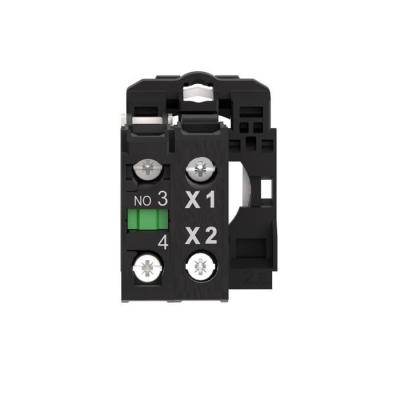

Harmony XB5 - corps bouton poussoir lumineux BA9s - 1F - 250V max - vis étrier

CORPS POUSSOIR LUM.DIREC

Code article : SCHZB5AW061

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	24,7560 € / U


	Prix unitaire net HT
	13,8660 € / U
	soit :
	16,6392 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110909692
Réf. fabricant : ZB5AW061

Fabriqué en France

Informations complémentaires :
Harmony XB5 - corps de bouton poussoir - à impulsion -
lumineux - pour lampe à culot BA9s non fournie - 1F - alim
directe < 250VAC - raccordement par vis-étrier

Gamme de produits :	Harmony XB5

Fonction produit :	Assemblage corps/contact complet et bloc lumineux

Nom de l'appareil :	ZB5

Matière de l'embase de fixation :	Plastique

Vente par quantité indivisible :	1

Type de tête :	Standard

Description des contacts :	1 "F"

Fonctionnement des contacts :	· action dépendante

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mmy avec embout se conformer à EN 60947-1Borniers à vis-é

Source lumineuse :	Lampes non incluse

Culot de lampe :	BA 9s

Alimentation du bloc lumineux :	Direct <2,4 W

Largeur hors tout cao :	30 mm

Hauteur hors tout cao :	42 mm

Profondeur hors tout cao :	32 mm

Description des bornes iso no1 :	(13-14)NO

Poids du produit :	0,031 kg

Utilisation des contacts :	Standard

Course d'actionnement :	2,6 mm (état électrique modifié par "F")4,3 mm (course totale)

Force d'actionnement :	2,3 N état électrique modifié par "F"

Couple de fonctionnement :	0,05 N.m état électrique modifié par "F"

Endurance mécanique :	5000000 cycle

Couple de serrage :	0,8 - 1,2 N.m se conformer à EN 60947-1

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips no 1 tournevisTransversal compatible avec p

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN 60947-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-1

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10e

Type de signalisation :	Fixe

(us) tension d'alimentation :	<= 250 V

Présentation du produit :	Sous-ensembles de base

Traitement de protection :	TH

Température ambiante pour le stockage :	-40 - 70 oC

Température de fonctionnement :	-40 - 70 oC

Classe de protection contre les chocs électriques :	Classe II se conformer à IEC 60536

Normes :	UL 508EN/IEC 60947-1CSA C22.2 No 14EN/IEC 60947-5-1JIS C8201-5-1EN/IEC 60947-5-4JIS C8201-

Certifications du produit :	BVCSAGLListé ULLROS (Lloyds register of shipping)RINADNV

Tenue aux vibrations :	5 gn (f= 2 - 500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Douille :	BA9s

Source lumineuse :	lampe à incandescence

Type de fixation :	fixation frontale

Type de raccordement du circuit auxiliaire :	borne à vis

Tension de fonctionnement nominale ue à ca 60 hz (v) :	250

Tension de fonctionnement nominale ue en cc (v) :	250

Type de tension d'actionnement :	AC/DC

Hauteur (mm) :	770

Largeur (mm) :	600

Profondeur (mm) :	800

Poids (g) :	62204

Ean :	43389110909690

Mots clés : ZB5AW061 AW061 ZB5AW061 Harmony corps bouton lumineux diam22 douille BA9s 1F ZA2BW061 poussoir max vis etrier 3389110909692 schzb5aw061
