Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

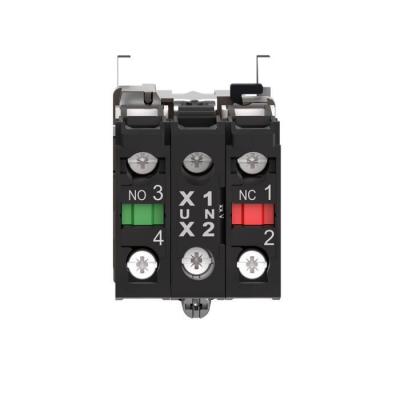

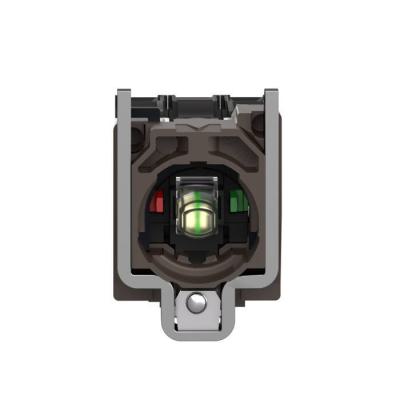

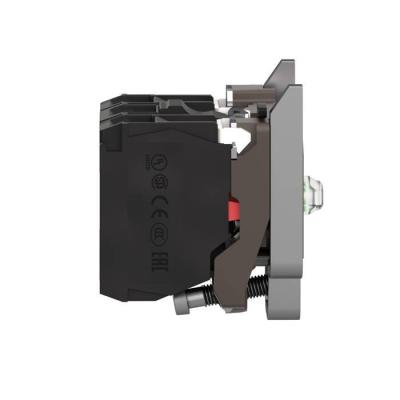

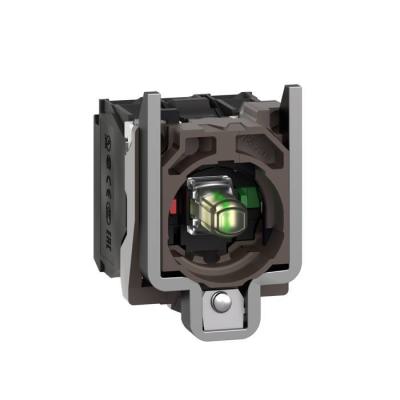

Harmony corps de bouton lumineux - O22 - LED Universelle intégrée 1O+1F

CORPS POUSS LUM

Code article : SCHZB4BW0M15

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	66,3240 € / U


	Prix unitaire net HT
	37,1482 € / U
	soit :
	44,5778 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110893533
Réf. fabricant : ZB4BW0M15

Fabriqué en France

Informations complémentaires :
Harmony XB4 - assemblage corps/contact complet et bloc
lumineux - bloc contact 1F+1O - (11-12)NC - éclairage Led
protégée - fixe à Led - direct - Universelle - 230...240VCA
50/60Hz - borniers vis-étrier

Durée de vie électrique :	1000000ácycle, AC-15, 2áA à 230 V, cadence de fonctionnement <3600ácyc/h, facteur de charg

(ie) courant assigné d'emploi :	3áA à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16áA à 120 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18áms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1ámA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10e

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-é

Tenue aux décharges électrostatiques :	6ákV sur le contact (parties métalliques) se conformer à IEC 61000-2-68ákV à lÆair libre (

Normes :	CSA C22.2 No 14EN/IEC 60947-5-5EN/IEC 60947-1JIS C8201-5-1EN/IEC 60947-5-4EN/IEC 60947-5-1

Course d'actionnement :	1,5ámm (état électrique modifié par "O")2,6ámm (état électrique modifié par "F")4,3ámm (co

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Force d'actionnement :	2áN état électrique modifié par "O"2,3áN état électrique modifié par "F"

Protection contre les courts-circuits :	10áA cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600áV (degré de pollution 3) se conformer à EN 60947-1

Certifications du produit :	CSABVDNVlisté ULGLLROS (Lloyds register of shipping)

Type de produit ou équipement :	Assemblage corps/contact complet et bloc lumineux

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Tenue aux vibrations :	5 gn (f= 2à500áHz) se conformer à CEI 60068-2-6

Durée de vie :	100000áH à la tension nominale et à 25á°C

Couple de fonctionnement :	0,05áN.m état électrique modifié par "F"

Couple de serrage :	0,8à1,2áN.m se conformer à EN 60947-1

(ith) courant thermique conventionnel :	10áA se conformer à EN/IEC 60947-5-1

Tenue aux champs électromagnétiques rayonnés :	10áV/m se conformer à CEI 61000-4-3

Tenue aux ondes de choc :	1ákV se conformer à CEI 61000-4-5

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 60536

Tenue aux transitoires rapides :	2ákV se conformer à CEI 61000-4-4

Emission électromagnétique :	ClasseáB se conformer à IEC 55011

Profil environnemental :	Profil environnemental du Produit

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à EN 60947-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

(us) tension d'alimentation :	230...240 V CA à 50/60 Hz

Matière des contacts :	Alliage d'argent (Ag/Ni)

Présentation du produit :	Sous-ensembles de base

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Régulation reach :	Déclaration REACh

Type de fixation :	fixation frontale

Description des contacts :	1 "O" + 1 "F"

Endurance mécanique :	5000000ácycle

Limites de la tension d'alimentation :	195à264áV CA

Gamme de produits :	Harmony XB4

Type de raccordement du circuit auxiliaire :	borne à vis

Poids de l'emballage 2 :	101,804ákg

Description des bornes iso n°1 :	(11-12)NC

Température ambiante de stockage :	-40à70á°C

Température de l'air ambiant en fonctionnement :	-40à70á°C

Poids de l'emballage 3 :	11,529ákg

Type de tête :	Standard

Culot de lampe :	Tout LED

Poids :	0,074ákg

Utilisation des contacts :	Standard

Garantie :	18 mois

Alimentation du bloc lumineux :	Direct

Hauteur de l'emballage 1 :	3,6ácm

Largeur de l'emballage 1 :	5,3ácm

Longueur de l'emballage 1 :	5,9ácm

Matière de l'embase de fixation :	Zamak

Largeur hors tout cao :	30ámm

Hauteur hors tout cao :	47ámm

Consommation électrique :	14 mA

Hauteur de l'emballage 2 :	77ácm

Largeur de l'emballage 2 :	60ácm

Longueur de l'emballage 2 :	80ácm

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Couleur de la source lumineuse :	blanc

Tension de fonctionnement nominale ue à ca 50áhz (v) :	240,0

Tension de fonctionnement nominale ue à ca 60 hz (v) :	240,0

Type de signalisation :	Fixe

Poids de l'emballage (kg) :	73ág

Nb produits dans l'emballage 2 :	1200

Nom de l'appareil :	ZB4

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P06

Type d'emballage 3 :	S03

Nb produits dans l'emballage 3 :	150

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec diode intégrée :	Oui

Source lumineuse :	LED

Source lumineuse fournie :	Oui

Qc carton :	150

Traitement de protection :	TH

Type de tension d'actionnement :	AC

Qct :	PF

Vente par quantité indivisible :	1

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : ZB4BW0M15 BW0M15 ZB4BW0M15 Harmony corps bouton lumineux diam22 blanc LED integree 1O+1F DFSN11 universelle intégrée 3389110893533 schzb4bw0m15
