Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

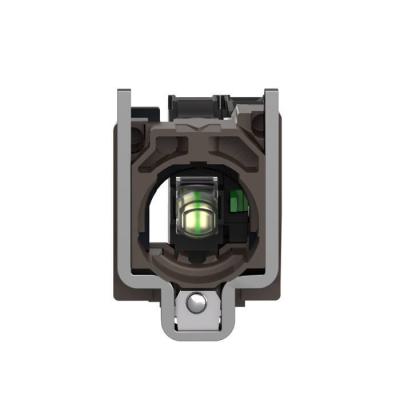

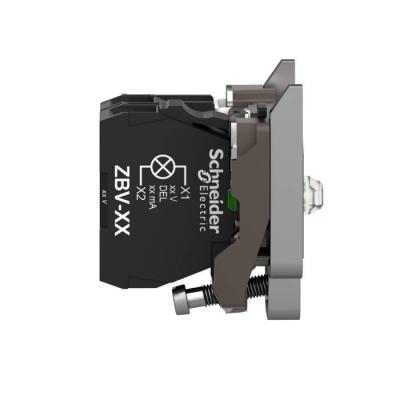

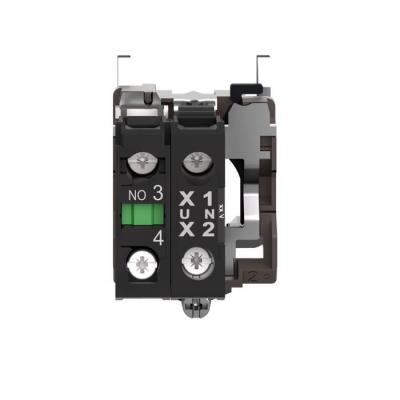

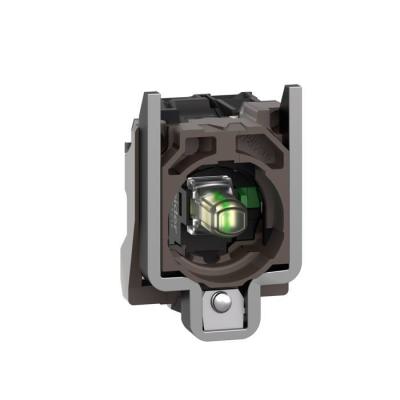

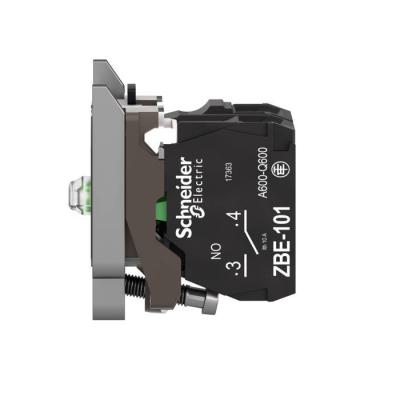

Harmony corps de bouton lumineux - O22 - LED Universelle intégrée 1F

CORPS POUSS LUM

Code article : SCHZB4BW0B11

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	30,9960 € / U


	Prix unitaire net HT
	17,3610 € / U
	soit :
	20,8332 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110893083
Réf. fabricant : ZB4BW0B11

Fabriqué en France

Informations complémentaires :
Harmony XB4 - assemblage corps/contact complet et bloc
lumineux - bloc contact 1F - (13-14)NO - éclairage Led
protégée - fixe à Led - direct - Universelle - 24VCA/CC
50/60Hz - borniers vis-étrier

Gamme de produits :	Harmony XB4

Fonction produit :	Assemblage corps/contact complet et bloc lumineux

Nom de l'appareil :	ZB4

Matière de l'embase de fixation :	Zamak

Vente par quantité indivisible :	1

Type de tête :	Standard

Description des contacts :	1 "F"

Fonctionnement des contacts :	A action dépendante

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-é

Source lumineuse :	LED protégée

Culot de lampe :	Tout LED

Alimentation du bloc lumineux :	Direct

Couleur de la source lumineuse :	Blanc

(us) tension d'alimentation :	24 V CA/CC à 50/60 Hz

Largeur hors tout cao :	30ámm

Hauteur hors tout cao :	47ámm

Description des bornes iso n°1 :	(13-14)NO

Poids du produit :	0,064ákg

Utilisation des contacts :	Standard

Course d'actionnement :	2,6ámm (état électrique modifié par "F")4,3ámm (course totale)

Force d'actionnement :	2,3áN état électrique modifié par "F"

Couple de fonctionnement :	0,05áN.m état électrique modifié par "F"

Endurance mécanique :	5000000ácycle

Couple de serrage :	0,8à1,2áN.m se conformer à EN 60947-1

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Protection contre les courts-circuits :	10áA cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ith) courant thermique conventionnel :	10áA se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600áV (degré de pollution 3) se conformer à EN 60947-1

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à EN 60947-1

(ie) courant assigné d'emploi :	3áA à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16áA à 120 V, AC-15, A600 se confor

Durée de vie électrique :	1000000ácycle, AC-15, 2áA à 230 V, cadence de fonctionnement <3600ácyc/h, facteur de charg

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1ámA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10e

Type de signalisation :	Fixe

Limites de la tension d'alimentation :	19,2à30áV CC21,6à26,4áV CA

Consommation électrique :	18 mA

Durée de vie :	100000áH à la tension nominale et à 25á°C

Tenue aux ondes de choc :	1ákV se conformer à CEI 61000-4-5

Présentation du produit :	Sous-ensembles de base

Traitement de protection :	TH

Température ambiante pour le stockage :	-40à70á°C

Température de fonctionnement :	-40à70á°C

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 60536

Normes :	EN/IEC 60947-5-5EN/IEC 60947-1CSA C22.2 No 14EN/IEC 60947-5-1UL 508EN/IEC 60947-5-4JIS C82

Certifications du produit :	BVGLCSADNVListé ULRINALROS (Lloyds register of shipping)

Tenue aux vibrations :	5 gn (f= 2à500áHz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	30 gn (durée = 18áms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Tenue aux transitoires rapides :	2ákV se conformer à CEI 61000-4-4

Tenue aux champs électromagnétiques rayonnés :	10áV/m se conformer à CEI 61000-4-3

Tenue aux décharges électrostatiques :	6ákV sur le contact (parties métalliques) se conformer à IEC 61000-2-68ákV à lÆair libre (

Emission électromagnétique :	ClasseáB se conformer à IEC 55011

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Avec diode intégrée :	Oui

Couleur de la source lumineuse :	blanc

Source lumineuse :	LED

Type de fixation :	fixation frontale

Source lumineuse fournie :	Oui

Type de raccordement du circuit auxiliaire :	borne à vis

Tension de fonctionnement nominale ue à ca 50áhz (v) :	24

Tension de fonctionnement nominale ue à ca 60 hz (v) :	24

Tension de fonctionnement nominale ue en cc (v) :	24

Type de tension d'actionnement :	AC/DC

Hauteur (mm) :	770

Largeur (mm) :	800

Profondeur (mm) :	600

Poids (g) :	88276

Ean :	43389110893081

Mots clés : ZB4BW0B11 BW0B11 ZB4BW0B11 Harmony corps bouton lumineux diam22 blanc LED integree 1F ZB2BW011 universelle intégrée 3389110893083 schzb4bw0b11
