Sécurité des Machines » Schneider Electric » Modules De Sécurité

Information(s) non contractuelle(s)

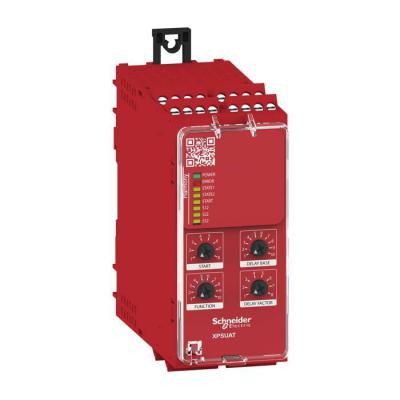

Preventa XPSU - module sécurité multifonctions - Cat4 - 6F 1O - 48-230V - vis

Mod sécu Cat4 6F1O 48-230V vis

Code article : SCHXPSUAT33A3AP

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	838,1160 € / U


	Prix unitaire net HT
	478,4804 € / U
	soit :
	574,1765 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489601713
Réf. fabricant : XPSUAT33A3AP

Informations complémentaires :
Preventa XPSU - module sécurité multifonctions - Cat4 - 6F
1O - 48-230V - vis - H100mmxL45mmxP120mm - IP20 (bornes),
IP40 (enveloppe), IP54 (zone de montage) - type de
démarrage : automatique, manuel, surveillé

Ip :	IP54 (mounting area) se conformer à EN/IEC 60947-1IP40 (enveloppe) se conformer à EN/IEC 6

Poids :	0,350 kg

Type :	Module de sécurité

Données de fiabilité :	MTTFd > 30 years se conformer à ISO 13849-1Dcavg >= 99 % se conformer à ISO 13849-1PFHd =

Niveau de sécurité :	Jusqu'à PL e/category 4 for normally open relay contact se conformer à ISO 13849-1Jusqu'à

Mode de raccordement :	Bornier débrochable à vis, 0,2 à 2,5 mm² rigide ou flexibleBornier débrochable à vis, 0,25

Fonction du module :	Bouton d'arrêt d'urgence avec 2 contacts "O"Surveillance du protecteur avec 1 ou 2 interru

Normes :	IEC 60947-5-1CEI 61508-1 functional safety standardIEC 61508-2 functional safety standardI

Compatibilité de l'entrée numérique :	Normally closed circuit se conformer à ISO 14119Interrupteur de fin de course XC se confor

Utilisation module sécurité :	Monitoring antivalent contactsFor emergency stop, guard and light curtain monitoringMonito

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Calibre du fusible à associer :	10 A gG pour circuit de sortie à relais "F" se conformer à CEI 60947-1

Type d'entrée/sortie :	Pulsed output for diagnostics Z1, 20 mASemiconductor output Z2, 20 mA

(ie) courant assigné d'emploi :	5 A AC-13 A AC-155 A DC-13 A DC-133 A AC-11 A AC-153 A DC-11 A DC-13

(uimp) tension assignée de tenue aux chocs :	4 kV catégorie de surtension II se conformer à EN/IEC 60947-1

(ui) tension d'isolement :	250 V (degré de pollution 2) se conformer à EN/IEC 60947-1

Type de circuit électrique :	NC pairPNP pairAntivalent pairOSSD pair

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

(us) tension d'alimentation :	48...240 V AC/DC - 10...10 %

Type de démarrage :	Automatic/manual/monitored

Profil de circularité :	Informations de fin de vie

Gamme de produits :	Harmony Safety Automation

Support de montage :	Rail DIN symétrique 35 mm

Courant minimum de sortie :	20 mA pour sortie relais

Humidité relative :	595 % sans condensation

Puissance consommée en va :	10 VA 240 V CA 50/60 Hz

Tension de sortie minimum :	24 V pour sortie relais

Type de protection en entrée :	Interne, électronique

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Modèle :	appareil de base

Control outputs :	4 pulsed output

Evaluation des entrées :	à deux canaux

Temps synchro entre entrées :	0,5 s2 s4 s

Puissance consommée en w :	4 W 48 V CC

Safety outputs :	3 F3 F1 "O"

Finition du raccordement électrique :	borne à vis

Plage de temporisation :	0...900 s

Température ambiante de stockage :	-2585 °C

Retardement du déclenchement (s) :	0,0 900,0

Certifications du produit :	TÜVcULus

Niveau de performance selon en iso 13849-1 :	niveau e

Maximum wire resistance :	500 Ohm

Largeur de l'emballage 1 :	13,7 cm

Longueur de l'emballage 1 :	15,5 cm

Garantie :	18 mois

Nom module sécurité :	XPSUAT

Profondeur :	120 mm

Hauteur :	100 mm

Hauteur de l'emballage 1 :	6,5 cm

Temps de réponse maximal sur ouverture des entrées :	20 ms

Largeur :	45 mm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	30 cm

Hauteur (mm) :	100,0

Profondeur (mm) :	120,0

Catégorie d'arrêt selon iec 60204 :	0 + 1

(ith) courant thermique conventionnel :	16 A

Largeur (mm) :	45,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Sans pvc :	Oui

Avec homologation selon ul :	Oui

Avec pinces amovibles :	Oui

Avec entrée de démarrage :	Oui

Avec boucle de retour :	Oui

Nombre de sorties, orientées sur la sécurité, non retardées, avec contact :	3,0

Nombre de sorties, orientées sur la sécurité, retardées, avec contact :	4,0

Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur :	0,0

Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur :	0,0

Nombre de sorties, fonction de signalisation, non retardées, avec contact :	0,0

Nombre de sorties, fonction de signalisation, retardées, avec contact :	0,0

Nombre de sorties, fonction de signalisation, non retardées, semiconducteur :	0,0

Nombre de sorties, fonction de signalisation, retardées, semiconducteur :	0,0

Montage possible sur barres profilées :	Oui

Adapté à la surveillance de commutateurs magnétiques :	Oui

Adapté à la surveillance de commutateurs de proximité :	Oui

Adapté à la surveillance de circuits d'arrêt d'urgence :	Oui

Adapté à la surveillance d'équipements de protection optoélectroniques :	Oui

Adapté à la surveillance de commutateurs de position :	Oui

Safety inputs :	21

Nb produits dans l'emballage 2 :	16

Qc carton :	16

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Type de sécurité selon iec 61496-1 :	4

Sil conformément à iec 61508 :	3

Mots clés : preventa xpsu module sécurité multifonctions cat vis xpsuat33a3ap 3606489601713 schxpsuat33a3ap
