Sécurité des Machines » Schneider Electric » Modules De Sécurité

Information(s) non contractuelle(s)

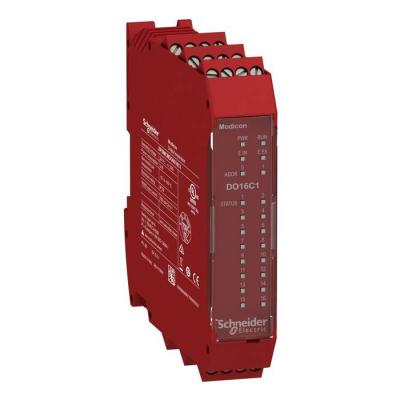

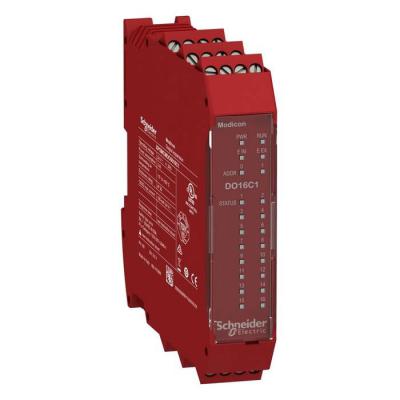

16 sorties logiques-Cat 1-PL c-SIL 1

16sorties logiques-Cat1PLcSIL1

Code article : SCHXPSMCMDO0016C1

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	876,4200 € / U


	Prix unitaire net HT
	500,3481 € / U
	soit :
	600,4177 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481987143
Réf. fabricant : XPSMCMDO0016C1

Informations complémentaires :
16 sorties logiques-Cat 1-PL c-SIL 1

Ip :	IP20 (boîtier)

Poids :	0,25 kg

Type :	Module d'extension de sortie de sécurité

Section de câble :	0,21,5 mm² - AWG 24 à AWG 16 souple câblesans embout0,22,5 mm² - AWG 24AWG 14 souple câble

Compatibilité électromagnétique :	Test d'immunité aux décharges électrostatiques - niveau de test : 6 kV (avec contact) se c

Signalisation locale :	1 LED vert avec PWR marquage pour puissance ON1 LED vert avec RUN marquage pour RUN (état)

Niveau de sécurité :	Can reach category 1 se conformer à EN/ISO 13849-1Jusqu'à PL = c se conformer à EN/ISO 138

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Tenue aux chocs mécaniques :	10 gn (durée = 16 ms) pour 1 000 chocs sur chaque axe se conformer à EN/IEC 61496-1

Isolement :	250 V CA entre alimentation électrique et boîtier se conformer à EN/IEC 61800-5-1

Fonction du module :	Surveillance des actionneurs de sécurité pour sortie tout ou rien

Tenue aux vibrations :	+/-0,35 mm (f= 1055 Hz) se conformer à EN/IEC 61496-1

Mode de raccordement :	2 bornes à vis-étriers imperdables, bornier amovible

Normes :	EN/IEC 61800-5-1EN/ISO 13849-1EN/IEC 61508CEI 62061

Données de fiabilité :	DC > 60 %MTTFd = 772 years élevéPFHd = 6.61E-9 1/h

Nombre de sorties :	16,0 configurable pour raccordement de diagnostic

Support de montage :	Oméga rail DIN 35 mm se conformer à EN 50022

(uimp) tension assignée de tenue aux chocs :	4 kV se conformer à EN/IEC 61800-5-1

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Automatisme de sécurité Preventa

Régulation rohs chine :	Déclaration RoHS pour la Chine

Ports de communication intégrés :	Bus d'extension de carte mère

Profil de circularité :	Informations de fin de vie

Statut environnemental de l'offre :	Produit Green Premium

Modèle :	appareil d'extension

(us) tension d'alimentation :	24 V - 20...20 % CC

Régulation reach :	Déclaration REACh

Type de charge :	Charge résistive

Raccordement électrique :	Bornier à vis

Certifications du produit :	TÜVRCMcULus

Durée de vie :	20 année(s)

Finition du raccordement électrique :	borne à vis

Température de fonctionnement :	-1055 °C

Température ambiante pour le stockage :	-2085 °C

Largeur :	114,5 mm

Niveau de performance selon en iso 13849-1 :	niveau c

Tension entrées numériques :	24 V DC

Tension de sortie numérique :	24 V CC

Profondeur :	22,5 mm

Humidité relative :	1095 %

Largeur de l'emballage 1 :	12,8 cm

Longueur de l'emballage 1 :	16,2 cm

Garantie :	18 mois

Nom de l'appareil :	XPSMCM

Courant de sortie tor :	100 mA

Charge de sortie :	60 Ohm

Hauteur de l'emballage 1 :	4,5 cm

Type d'entrée logique :	Isolé

Hauteur :	99 mm

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	15 cm

Longueur de l'emballage 2 :	40 cm

Hauteur (mm) :	108,0

Profondeur (mm) :	114,5

Catégorie d'arrêt selon iec 60204 :	0 + 1

Largeur (mm) :	22,5

Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur :	16,0

Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur :	16,0

Nombre de sorties, fonction de signalisation, non retardées, semiconducteur :	16,0

Nombre de sorties, fonction de signalisation, retardées, semiconducteur :	16,0

Puissance consommée maximale en w :	3 W

Puissance dissipée en w :	3 W

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S01

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec homologation selon ul :	Oui

Avec pinces amovibles :	Oui

Avec entrée de démarrage :	Oui

Avec boucle de retour :	Oui

Nombre de sorties, orientées sur la sécurité, non retardées, avec contact :	0,0

Nombre de sorties, orientées sur la sécurité, retardées, avec contact :	0,0

Nombre de sorties, fonction de signalisation, non retardées, avec contact :	0,0

Nombre de sorties, fonction de signalisation, retardées, avec contact :	0,0

Montage possible sur barres profilées :	Oui

Avec fonction silence :	Oui

Adapté à la surveillance de commutateurs magnétiques :	Oui

Adapté à la surveillance de commutateurs de proximité :	Oui

Adapté à la surveillance de circuits d'arrêt d'urgence :	Oui

Adapté à la surveillance d'équipements de protection optoélectroniques :	Oui

Adapté à la surveillance de commutateurs de position :	Oui

Adapté à la surveillance de capteurs tactiles :	Oui

Type de sortie logique :	CC

Labels qualité :	CE

Catégorie de surtension :	II

Qct :	CT

Nombre de borniers :	6

Degré de pollution :	2

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	6

Qc unité :	1

Qc carton :	6

Type de sécurité selon iec 61496-1 :	4

Sil conformément à iec 61508 :	1

Mots clés : sorties logiques cat sil xpsmcmdo xpsmcmdo0016c1 3606481987143 schxpsmcmdo0016c1
