Sécurité des Machines » Schneider Electric » Modules De Sécurité

Information(s) non contractuelle(s)

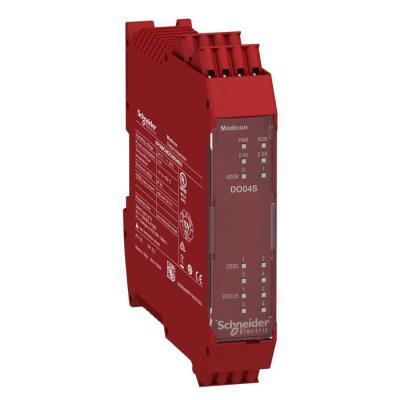

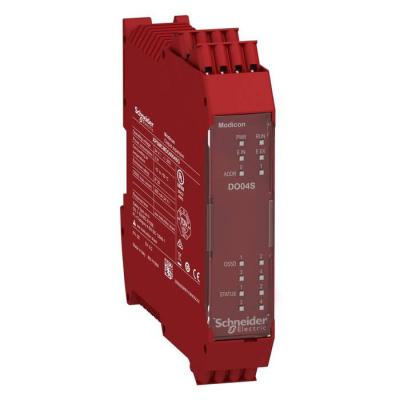

4 OSSD avec courant de sortie de 400 mA-4 sorties SIL 1/PL c-bornier à ressort

4OSSD-4sortiesSIL1/PLc-ressort

Code article : SCHXPSMCMDO0004SG

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	923,0520 € / U


	Prix unitaire net HT
	526,9705 € / U
	soit :
	632,3646 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481987198
Réf. fabricant : XPSMCMDO0004SG

Informations complémentaires :
4 OSSD simples avec courant de sortie de 400 mA-4 sorties
d'état SIL 1/PL c-bornier à ressort

Compatibilité électromagnétique :	Test d'immunité aux décharges électrostatiques - niveau de test : 6 kV (avec contact) se c

Section de câble :	0,2à2,5ámm² - AWG 24àAWG 14 souple câblesans embout0,25à2,5ámm² - AWG 23 à AWG 14 souple c

Signalisation locale :	1 LED vert avec PWR marquage pour puissance ON1 LED vert avec RUN marquage pour RUN (état)

Niveau de sécurité :	Jusqu'à catégorieá4 se conformer à EN/ISO 13849-1Jusqu'à PL = e se conformer à EN/ISO 1384

Mode de raccordement :	1 jonctions à ressorts, bornier débrochable2 jonctions à ressorts, bornier débrochable

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Tenue aux chocs mécaniques :	10 gn (durée = 16áms) pour 1 000 chocs sur chaque axe se conformer à EN/IEC 61496-1

Isolement :	250áV CA entre alimentation électrique et boîtier se conformer à EN/IEC 61800-5-1

Fonction du module :	Surveillance des actionneurs de sécurité pour sortie tout ou rien

Nombre de sorties :	4,0 sorties de sécurité OSSD pour OSSD de sorties de sécurité

Tenue aux vibrations :	+/-0,35 mm (f= 10à55áHz) se conformer à EN/IEC 61496-1

Normes :	EN/IEC 61508EN/IEC 61800-5-1EN/ISO 13849-1CEI 62061

Données de fiabilité :	DC > 99 %MTTFd = 238 years élevéPFHd = 1.12E-8 1/h

Nombre d'entrées :	4 numérique pour système de surveillance externe

Support de montage :	Oméga rail DIN 35 mm se conformer à EN 50022

Type de produit ou équipement :	Module d'extension de sortie de sécurité

(uimp) tension assignée de tenue aux chocs :	4ákV se conformer à EN/IEC 61800-5-1

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Automatisme de sécurité Preventa

Finition du raccordement électrique :	raccordement par borne à ressort

Régulation rohs chine :	Déclaration RoHS pour la Chine

Ports de communication intégrés :	Bus d'extension de carte mère

Profil de circularité :	Informations de fin de vie

Statut environnemental de l'offre :	Produit Green Premium

Modèle :	appareil d'extension

(us) tension d'alimentation :	24 V - 20...20 % CC

Raccordement électrique :	Bornier à ressort

Régulation reach :	Déclaration REACh

Type de charge :	Charge résistive

Degré de protection ip :	IP20 (boîtier)

Courant de sortie tor :	400 mA100 mA

Certifications du produit :	RCMcULusTÜV

Durée de vie :	20áannée(s)

Température de fonctionnement :	-10à55á°C

Température ambiante pour le stockage :	-20à85á°C

Largeur :	114,5ámm

Niveau de performance selon en iso 13849-1 :	niveau e

Tension entrées numériques :	24 V DC

Tension de sortie numérique :	24 V CC

Profondeur :	22,5ámm

Poids :	0,25ákg

Humidité relative :	10à95á%

Largeur de l'emballage 1 :	12,5ácm

Poids de l'emballage 2 :	1,58ákg

Garantie :	18 mois

Nom de l'appareil :	XPSMCM

Charge de sortie :	60 Ohm

Longueur de l'emballage 1 :	4,3ácm

Type d'entrée logique :	Isolé

Hauteur :	99ámm

Poids de l'emballage (kg) :	220ág

Hauteur de l'emballage 1 :	16ácm

Hauteur de l'emballage 2 :	15ácm

Largeur de l'emballage 2 :	15ácm

Longueur de l'emballage 2 :	40ácm

Hauteur (mm) :	118,0

Profondeur (mm) :	114,5

Catégorie d'arrêt selon iec 60204 :	0 + 1

Largeur (mm) :	22,5

Tension d'alimentation de courant nominal us cc (v) :	24,0

Type de sortie logique :	PNP

Puissance consommée maximale en w :	3áW

Puissance dissipée en w :	3áW

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S01

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec homologation selon ul :	Oui

Avec pinces amovibles :	Oui

Avec entrée de démarrage :	Oui

Avec boucle de retour :	Oui

Nombre de sorties, orientées sur la sécurité, non retardées, avec contact :	0,0

Nombre de sorties, orientées sur la sécurité, retardées, avec contact :	0,0

Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur :	4,0

Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur :	4,0

Nombre de sorties, fonction de signalisation, non retardées, avec contact :	0,0

Nombre de sorties, fonction de signalisation, retardées, avec contact :	0,0

Nombre de sorties, fonction de signalisation, non retardées, semiconducteur :	4,0

Nombre de sorties, fonction de signalisation, retardées, semiconducteur :	4,0

Montage possible sur barres profilées :	Oui

Avec fonction silence :	Oui

Adapté à la surveillance de commutateurs magnétiques :	Oui

Adapté à la surveillance de commutateurs de proximité :	Oui

Adapté à la surveillance de circuits d'arrêt d'urgence :	Oui

Adapté à la surveillance d'équipements de protection optoélectroniques :	Oui

Adapté à la surveillance de commutateurs de position :	Oui

Adapté à la surveillance de capteurs tactiles :	Oui

Labels qualité :	CE

Catégorie de surtension :	II

Type de tension d'actionnement :	DC

Qct :	CT

Nombre de borniers :	6

Degré de pollution :	2

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	6

Sil conformément à iec 61508 :	3

Qc unité :	1

Qc carton :	6

Mots clés : ossd courant sortie sorties sil bornier ressort xpsmcmdo0004sg 3606481987198 schxpsmcmdo0004sg

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

526,9705 € / U HT
632,3646 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCH31151 FXM400 400A 4P MANUEL 3303430311515		1 887,5789 € / U HT 2 265,0947 € / U TTC

	SCHATV340U15N4E ATV340 1,5KW 400V ETH 3606480966996		813,7749 € / U HT 976,5299 € / U TTC

	SCHGS2AH430 POIGNEE EXT FRONT 100..40 3389119411875		156,1430 € / U HT 187,3716 € / U TTC

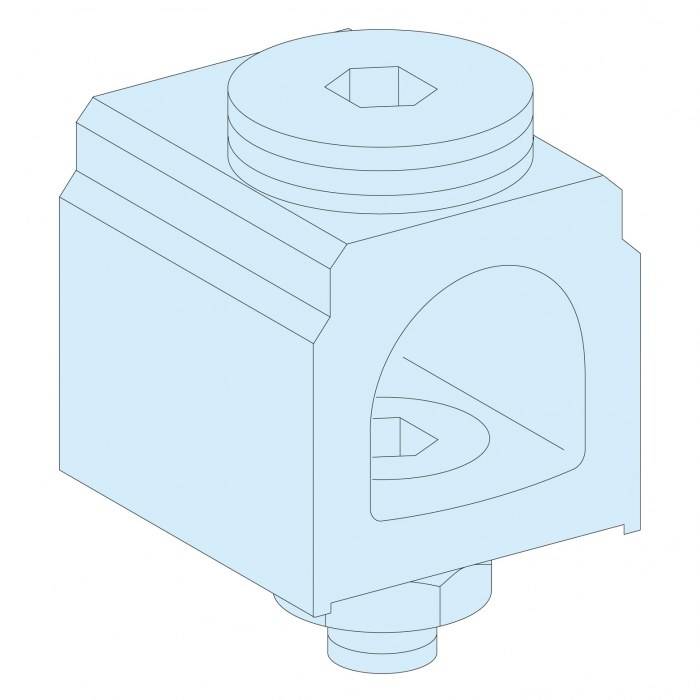

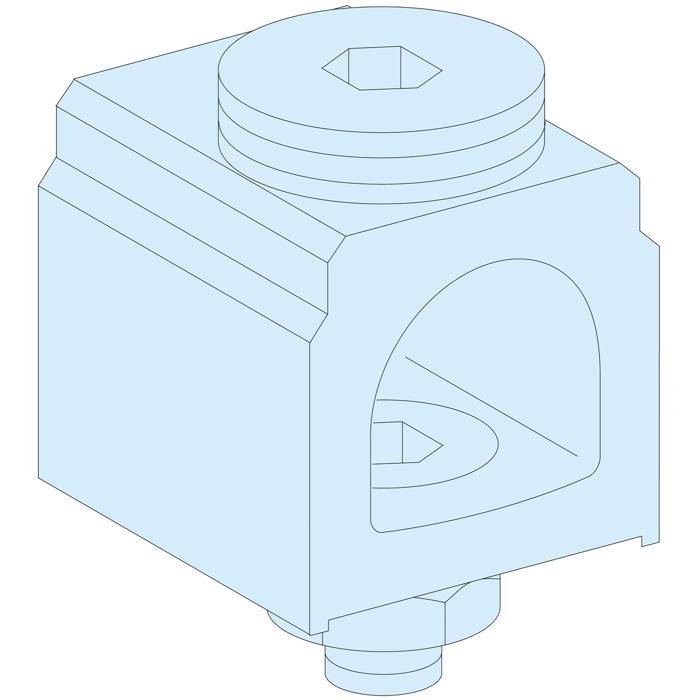

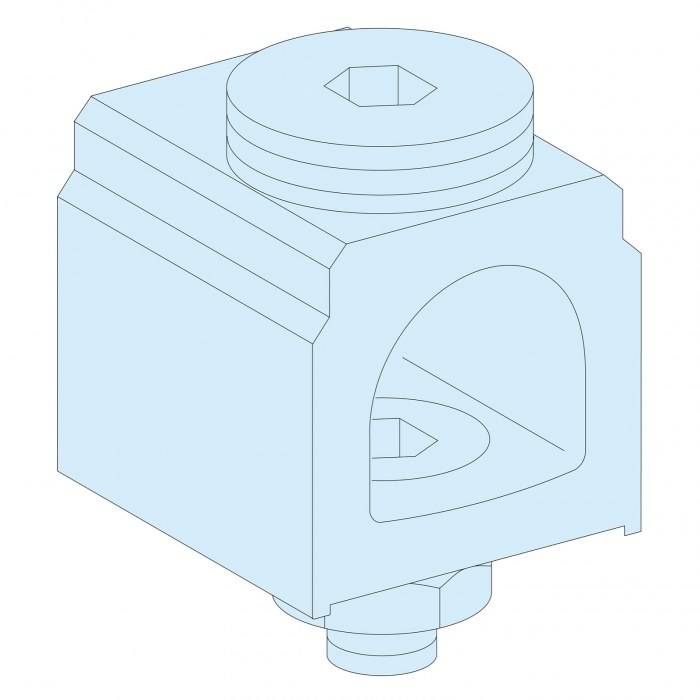

	SCHLVS07053 4 connect. câble 400 à 300mm² 3606481868312		284,8404 € / U HT 341,8085 € / U TTC

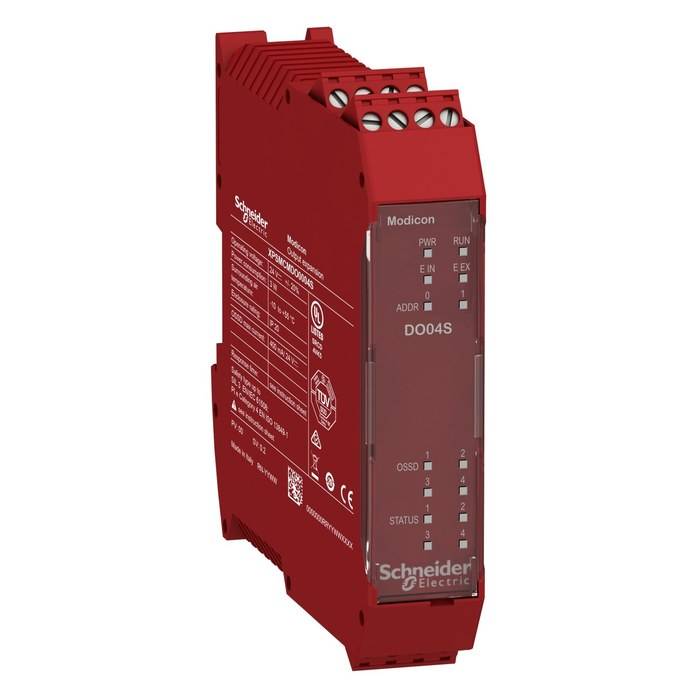

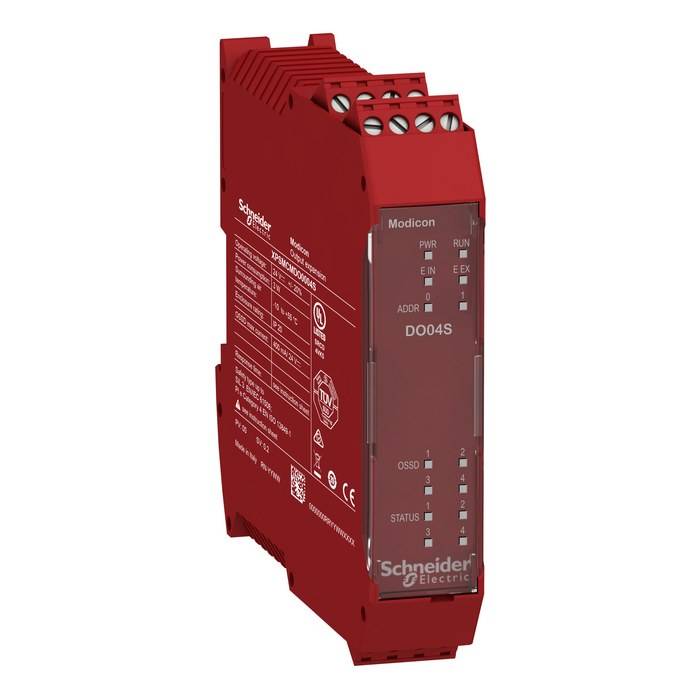

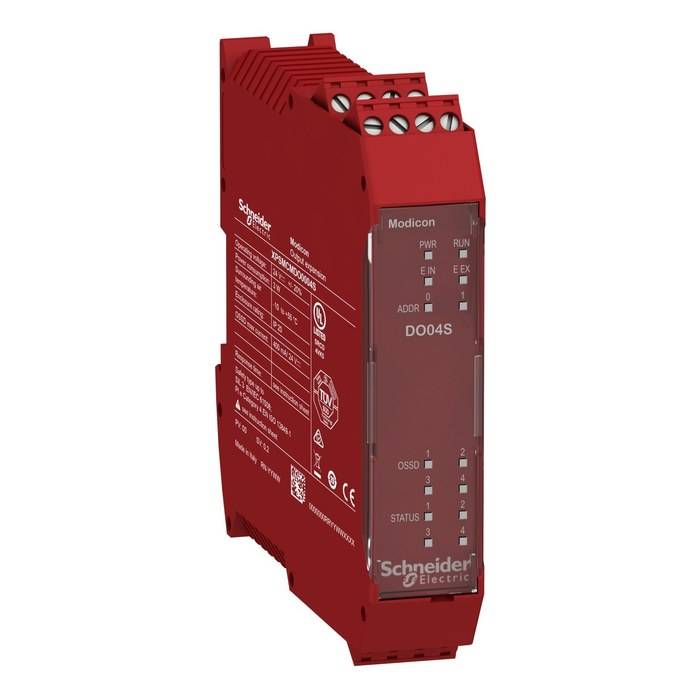

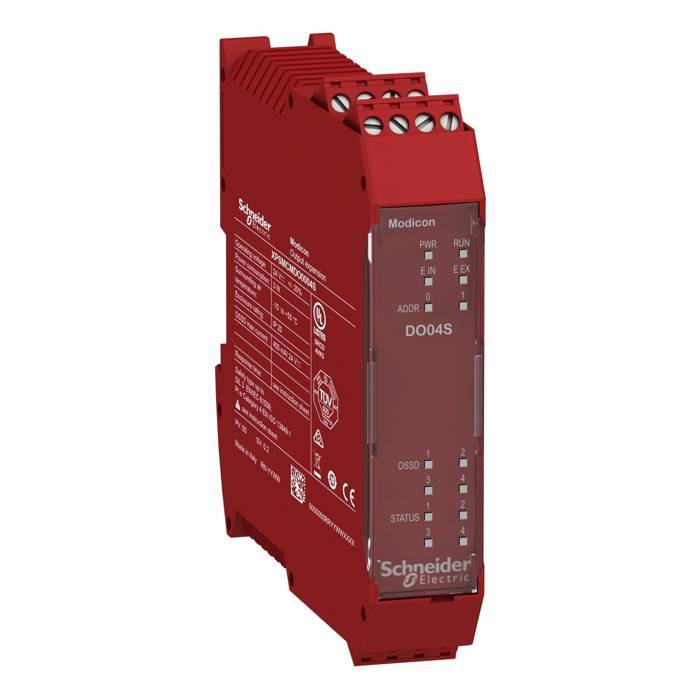

	SCHXPSMCMDO0004S 4OSSD-4sortiesSIL1/PLc-vis 3606481987181		501,8211 € / U HT 602,1853 € / U TTC
