Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

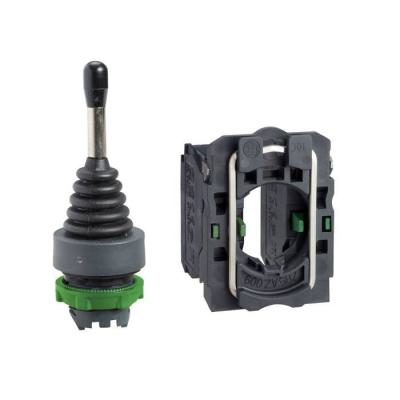

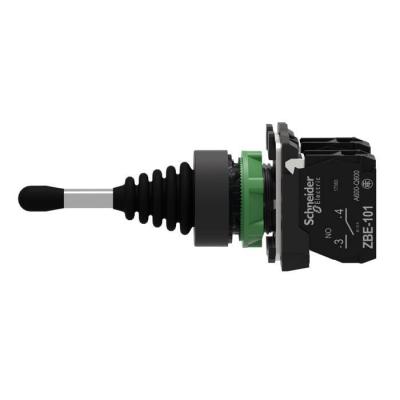

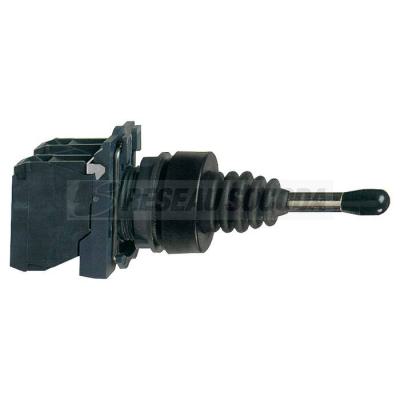

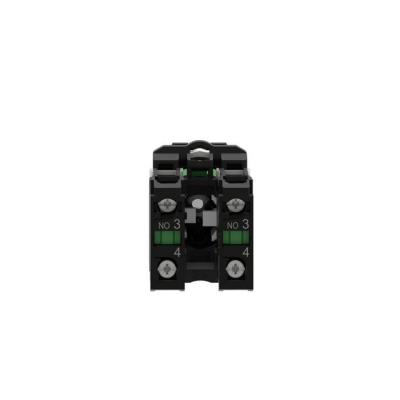

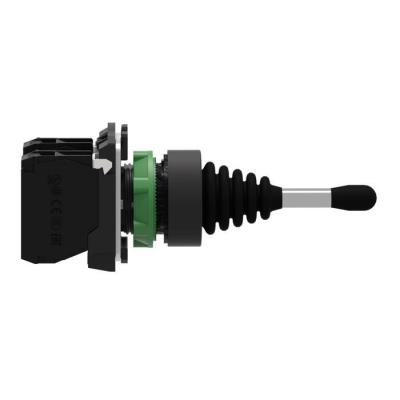

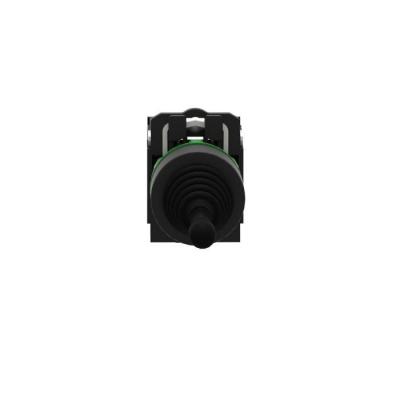

Harmony manipulateur O22 - 2 positions à rappel vers 0 position - 1 F

MANIPULATEUR

Code article : SCHXD5PA22

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	123,7920 € / U


	Prix unitaire net HT
	69,3363 € / U
	soit :
	83,2036 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110904291
Réf. fabricant : XD5PA22

Fabriqué en France

Informations complémentaires :
Harmony - manipulateur O22 - 2 positions à rappel vers 0
position - 1 F - H47mmxL30mmxP108mm - diamètre de fixation
: 22mm - plastique (collerette et embase de fixation) -
IP66 - 2 sens - tige opérationnelle 54 mm longueur

Hauteur :	47 mm

Ip :	IP66 se conformer à CEI 60529

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoide se conformer à CEI 60068-2-2750

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10e

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-é

(ie) courant assigné d'emploi :	0,1 A à 250 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,22 A à 125 V, DC-13, R300 se c

Normes :	EN/IEC 60947-1CSA C22.2 No 14EN/IEC 60947-5-1JIS C8201-5-1EN/IEC 60947-5-4UL 508JIS C8201-

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

Certifications du produit :	DNVRINACSALROS (Lloyds register of shipping)BVGLListé UL

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN 60947-1

Tenue aux vibrations :	5 gn (f= 2 500 Hz) se conformer à CEI 60068-2-6

Profil de l'unité de commande :	tige opérationnelle d'une longueur de 54 mm

Couple de serrage :	0,8 1,2 N.m se conformer à EN 60947-1

Tenue au nettoyage haute pression :	7000000 Pa à 55 °C, distance : 0,1 m

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

Classe de protection contre les chocs électriques :	Classe II se conformer à IEC 60536

Profil environnemental :	Profil environnemental du Produit

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Type d'unité de commande :	A position 0 rappel à ressort

Tenue aux chocs ik :	IK03 se conformer à IEC 50102

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Fonction produit :	Barre de commande

Régulation reach :	Déclaration REACh

Présentation du produit :	Produit complet

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Endurance mécanique :	1000000 cycle

Directive de l'opérateur :	2 directions

Gamme de produits :	Harmony XB5

Positions de l'unité de commande :	3 positions

Matériau de la collerette :	Plastique

Matière de l'embase de fixation :	Plastique

Température ambiante pour le stockage :	-40 70 °C

Température de fonctionnement :	-25 70 °C

Matériau de la bague frontale :	plastique

Utilisation des contacts :	Standard

Garantie :	18 mois

Profondeur :	108 mm

Diamètre de fixation :	22 mm

Largeur :	30 mm

Description des contacts :	1 "F"

Forme de la tête de l'unité de signalisation :	Rond

Courant de fonctionnement nominal à ca-21 (a) :	10,0

Fixation centrale, diamètre du trou (mm) :	22,0

Couleur de bague frontale :	noir

Indice de protection (ip) :	IP66

Longueur du joystick (mm) :	54,0

Nom de l'appareil :	XD5

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de directions d'actionnement :	2,0

Nombre de contacts à fermeture par direction d'actionnement :	1,0

Avec retour automatique à la position 0 :	Oui

Nombre de contacts-inverseurs par direction :	0,0

Avec bague frontale :	Oui

Nombre de contacts à ouverture par direction d'actionnement :	0,0

Traitement de protection :	TH

Qc carton :	40

Qct :	CT

Vente par quantité indivisible :	1

Cran par direction :	1

Qc unité :	1

Mots clés : XD5PA22 PA22 XD5PA22 Harmony manipulateur diam22 2 positions a rappel vers 0 position 1 F XDLPA22 3389110904291 schxd5pa22
