Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

Harmony XB5 - bouton poussoir lum - O22 - col grise - bleu - 1O+1F - 230V

BP lumineux bleu 1O+1F 230V

Code article : SCHXB5AW36M5C0

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	136,7280 € / U


	Prix unitaire net HT
	76,5818 € / U
	soit :
	91,8982 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489760236
Réf. fabricant : XB5AW36M5C0

Fabriqué en France

Informations complémentaires :
Harmony XB5 - bouton poussoir à impulsion lumineux - DEL
intégrée - capsule affleurante lisse - bleu - O22 -
collerette dépassante - plastique gris - 1O+1F - fixation
O22 - raccordement par vis-étrier

Gamme de produits :	Harmony XB5

Fonction produit :	Bouton-poussoir lumineux

Nom de l'appareil :	XB5

Matériau de la collerette :	Plastique gris

Matière de l'embase de fixation :	Plastique

Type de tête :	Standard

Diamètre de fixation :	22 mm

Vente par quantité indivisible :	1

Forme de la tête de l'unité de signalisation :	Rond

Type d'unité de commande :	rappel à ressort

Profil de l'unité de commande :	Bleu affleurant, non marqué

Info supplémentaire de l'unité de commande :	Avec lentille normale

Description des contacts :	1 "O" + 1 "F"

Fonctionnement des contacts :	· action dépendante

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mmy avec embout se conformer à EN/IEC 60947-1Borniers à v

Source lumineuse :	LED protégée

Culot de lampe :	Tout LED

(us) tension d'alimentation :	220 - 240 V CA 50/60 Hz

Hauteur :	42 mm

Largeur :	30 mm

Profondeur :	57 mm

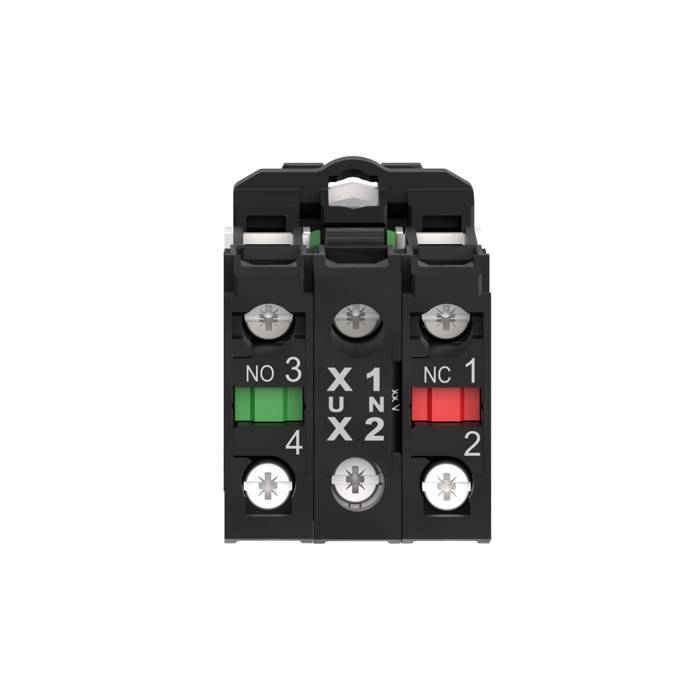

Description des bornes iso no1 :	(13-14)NO(21-22)NC

Poids du produit :	0,056 kg

Tenue au nettoyage haute pression :	7000000 Pa à 55 oC, distance : 0,1 m

Utilisation des contacts :	Contacts standards

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Course d'actionnement :	1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (co

Force d'actionnement :	3,5 N état électrique modifié par "O"3,8 N

Endurance mécanique :	10000000 cycle

Couple de serrage :	0,8 - 1,2 N.m se conformer à EN 60947-1

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips no 1 tournevisTransversal compatible avec p

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

Fiabilité électrique :	? < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp

Type de signalisation :	Fixe

Limites de la tension d'alimentation :	195 - 264 V CA

Consommation électrique :	14 mA

Durée de vie :	100000 H à la tension nominale et à 25 oC

Tenue aux ondes de choc :	1 kV se conformer à CEI 61000-4-5

Présentation du produit :	Produit complet

Traitement de protection :	TH

Température ambiante pour le stockage :	-40 - 70 oC

Température de fonctionnement :	-40 - 70 oC

Catégorie de surtension :	Classe II se conformer à IEC 60536

Degré de protection ip :	IP66 se conformer à CEI 60529IP67

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Tenue aux chocs ik :	IK05 se conformer à IEC 50102

Normes :	JIS C8201-5-1EN/IEC 60947-5-4EN/IEC 60947-5-1CSA C22.2 No 14UL 508EN/IEC 60947-1JIS C8201-

Certifications du produit :	DNVLROS (Lloyds register of shipping)BVGLRINAListé ULCSA

Tenue aux vibrations :	5 gn (f= 2 - 500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Tenue aux transitoires rapides :	2 kV se conformer à CEI 61000-4-4

Tenue aux champs électromagnétiques rayonnés :	10 V/m se conformer à CEI 61000-4-3

Tenue aux décharges électrostatiques :	6 kV sur le contact (parties métalliques) se conformer à CEI 6100-4-118 kV à l'air libre (

Émission électromagnétique :	Classe B se conformer à IEC 55011

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Non applicable, en dehors du scope légal RoHS UE

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Diamètre de trou (mm) :	22,5

Couleur du bouton :	bleu

Adapté à l'éclairage :	Oui

Nombre de postes de commande :	1

· rappel :	Oui

Type de bouton :	plat

Couleur de bague frontale :	noir

Finition du raccordement électrique :	borne à vis

Indice de protection (ip) :	IP66

Matériau de la bague frontale :	plastique

Avec bague frontale :	Oui

Type de lentille :	rond

Tension d'alimentation de la lampe (v) :	240

Nombre de contacts en tant que contacts à ouverture :	1

Nombre de contacts en tant que contacts à fermeture :	1

Hauteur (mm) :	86

Largeur (mm) :	52

Profondeur (mm) :	33

Poids (g) :	55

Mots clés : harmony bouton poussoir lum col grise bleu xb5aw36m5c0 3606489760236 schxb5aw36m5c0
