Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

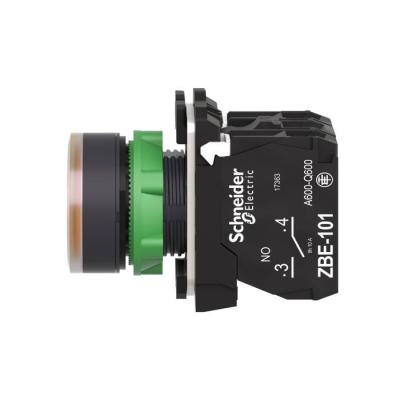

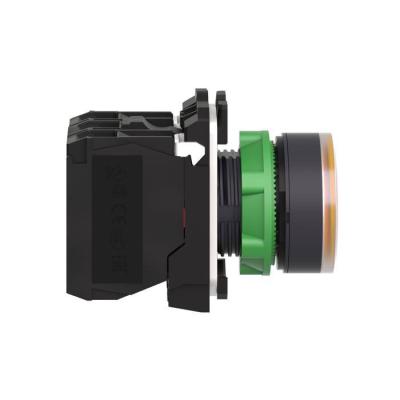

Harmony bt-pous lumineux orange O22 - impulsion - 120V - 1O+1F

BOUTON POUSSOIR LUMINEUX

Code article : SCHXB5AW35G5

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	98,5920 € / U


	Prix unitaire net HT
	55,2217 € / U
	soit :
	66,2660 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110904192
Réf. fabricant : XB5AW35G5

Fabriqué en France

Informations complémentaires :
Harmony - bouton-poussoir lumineux orange O22 - impulsion -
120V - 1O+1F - affleurant - O22 - H42mmxL30mmxP57mm -
fixation O22,5mm - raccordement vis-étrier - LED
universelle - IP66, IP67, IP69, IP69K

Hauteur :	42ámm

Durée de vie électrique :	1000000ácycle, AC-15, 2áA à 230 V, cadence de fonctionnement <3600ácyc/h, facteur de charg

(ie) courant assigné d'emploi :	3áA à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16áA à 120 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18áms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Fiabilité électrique :	? < 10exp(-6) à 5 V, 1ámA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp

Tenue aux décharges électrostatiques :	6ákV sur le contact (parties métalliques) se conformer à CEI 6100-4-118ákV à lÆair libre (

Course d'actionnement :	1,5ámm (état électrique modifié par "O")2,6ámm (état électrique modifié par "F")4,3ámm (co

Normes :	UL 508EN/IEC 60947-5-4JIS C8201-5-1EN/IEC 60947-1EN/IEC 60947-5-1CSA C22.2 No 14JIS C8201-

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Protection contre les courts-circuits :	10áA cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600áV (degré de pollution 3) se conformer à EN/IEC 60947-1

Certifications du produit :	Listé ULRINAGLBVDNVLROS (Lloyds register of shipping)CSA

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Tenue aux vibrations :	5 gn (f= 2à500áHz) se conformer à CEI 60068-2-6

Force d'actionnement :	3,5áN état électrique modifié par "O"3,8áN

Degré de protection ip :	IP66 se conformer à CEI 60529IP69IP69KIP67

Durée de vie :	100000áH à la tension nominale et à 25á°C

Couple de serrage :	0,8à1,2áN.m se conformer à EN 60947-1

Tenue au nettoyage haute pression :	7000000áPa à 55á°C, distance : 0,1 m

(ith) courant thermique conventionnel :	10áA se conformer à EN/IEC 60947-5-1

Tenue aux champs électromagnétiques rayonnés :	10áV/m se conformer à CEI 61000-4-3

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à EN/IEC 60947-1

Catégorie de surtension :	Classe II se conformer à IEC 60536

Tenue aux ondes de choc :	1ákV se conformer à CEI 61000-4-5

Tenue aux transitoires rapides :	2ákV se conformer à CEI 61000-4-4

Emission électromagnétique :	ClasseáB se conformer à IEC 55011

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de l'unité de commande :	Orange affleurant, non marqué

Tenue aux chocs ik :	IK05 se conformer à IEC 50102

Profil de circularité :	Informations de fin de vie

Fonction produit :	Bouton-poussoir lumineux

Matériau des contacts :	Alliage d'argent (Ag/Ni)

(us) tension d'alimentation :	110 à 120 V CA 50/60 Hz

Info supplémentaire de l'unité de commande :	Avec lentille normale

Statut environnemental de l'offre :	Produit Green Premium

Matériau de la collerette :	Plastique gris foncé

Fonctionnement des contacts :	A action dépendante

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Utilisation des contacts :	Contacts standards

Régulation reach :	Déclaration REACh

Type d'unité de commande :	rappel à ressort

Présentation du produit :	Produit complet

Endurance mécanique :	10000000ácycle

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Description des contacts :	1 "O" + 1 "F"

Source lumineuse :	LED protégée

Limites de la tension d'alimentation :	100à132áV CA

Gamme de produits :	Harmony XB5

Finition du raccordement électrique :	borne à vis

Matière de l'embase de fixation :	Plastique

Température ambiante pour le stockage :	-40à70á°C

Température de fonctionnement :	-40à70á°C

Matériau de la bague frontale :	plastique

Type de tête :	Standard

Culot de lampe :	Tout LED

Poids du produit :	0,056ákg

Garantie :	18 mois

Couleur du bouton :	orange

Diamètre de fixation :	22ámm

Largeur :	30ámm

Profondeur :	57ámm

Consommation électrique :	14 mA

Tension d'alimentation de la lampe (v) :	120,0

Forme de la tête de l'unité de signalisation :	Rond

Type de signalisation :	Fixe

Diamètre de trou (mm) :	22,5

Type de bouton :	plat

Couleur de bague frontale :	noir

Indice de protection (ip) :	IP66

Type de lentille :	rond

Nom de l'appareil :	XB5

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Adapté à l'éclairage :	Oui

Nombre de postes de commande :	1,0

A rappel :	Oui

Avec bague frontale :	Oui

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TH

Qc carton :	50

Qct :	CT

Vente par quantité indivisible :	1

Qc unité :	1

Mots clés : XB5AW35G5 AW35G5 XB5AW35G5 Harmony bt-pous lumineux orange diam22 impulsion 120V 1O+1F pous 3389110904192 schxb5aw35g5

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

55,2217 € / U HT
66,2660 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

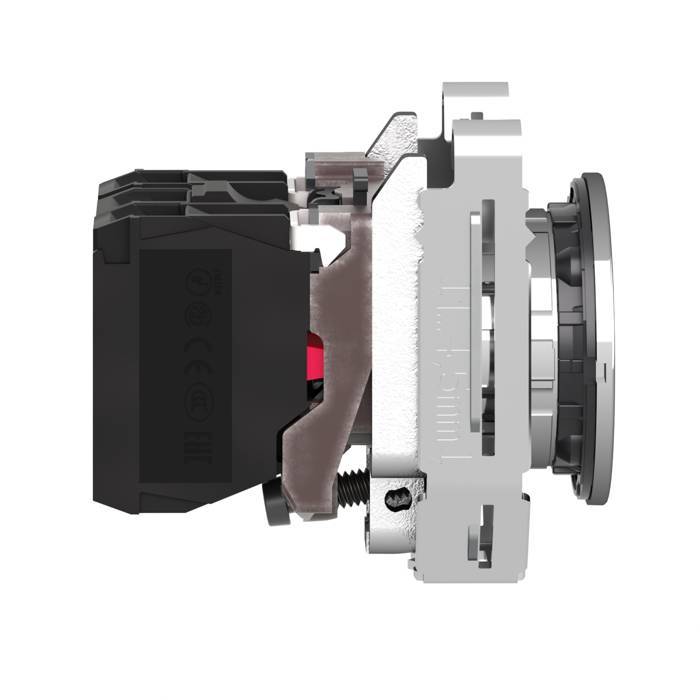

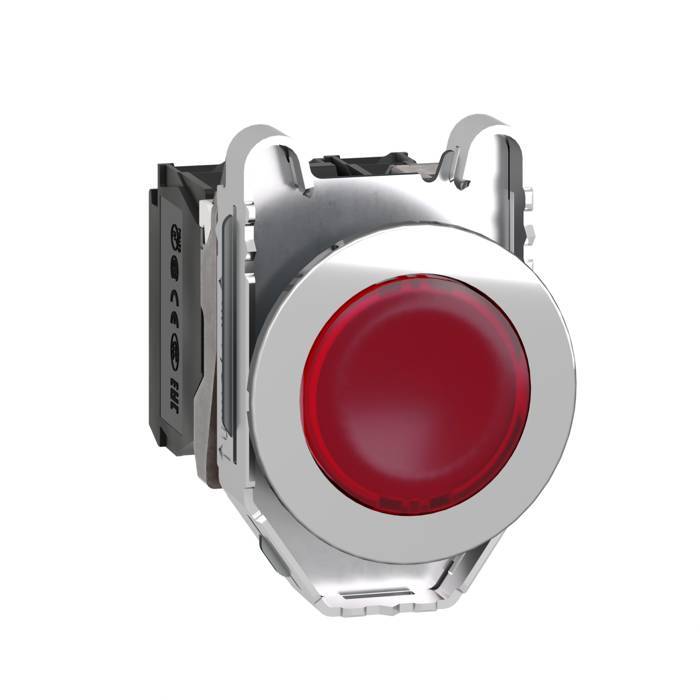

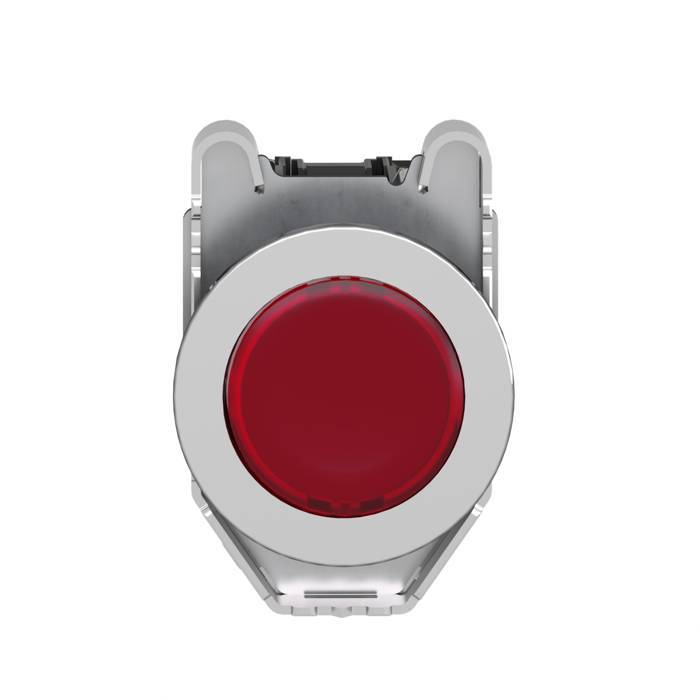

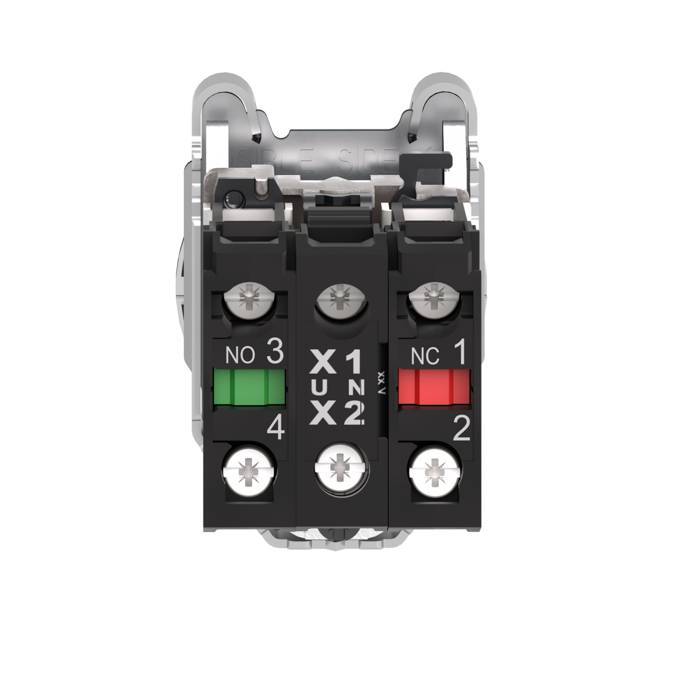

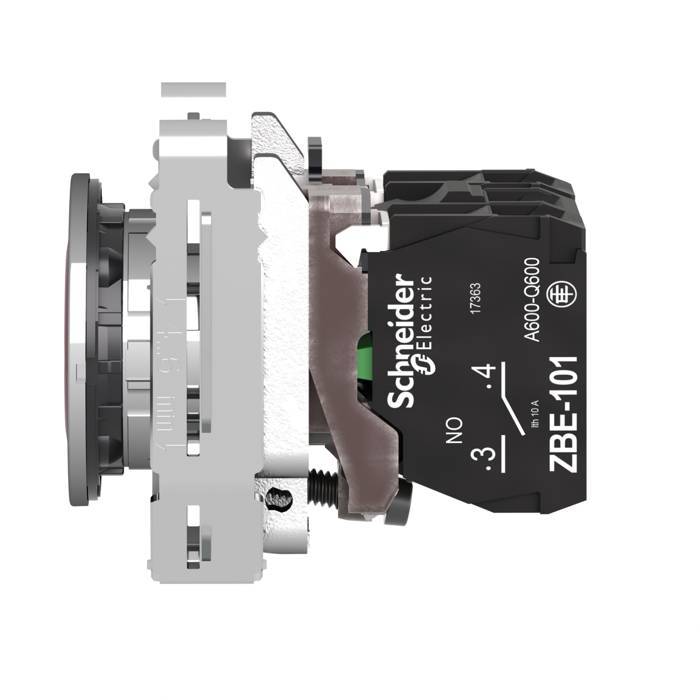

	SCHXB4FW34G5 BP lum flush rouge 1O+1F 110V 3606489580704		54,5967 € / U HT 65,5160 € / U TTC
