Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

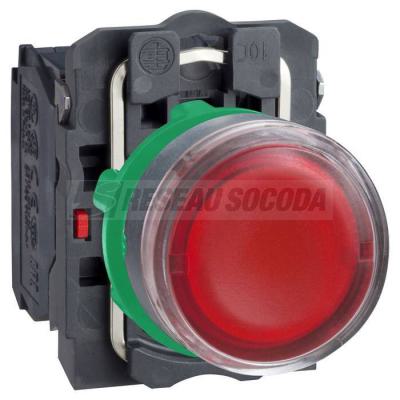

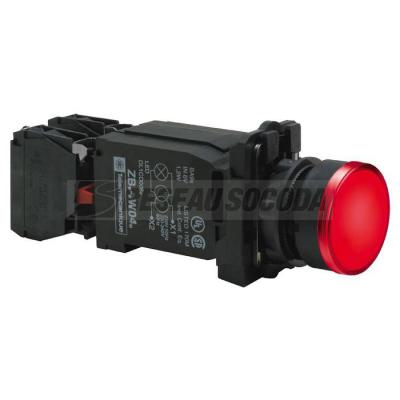

Harmony bt-pous lumineux rouge O22 - impulsion - 230 V - 1O+1F

BOUTON POUSSOIR LUMINEUX

Code article : SCHXB5AW3445

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	128,5920 € / U


	Prix unitaire net HT
	72,0248 € / U
	soit :
	86,4298 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110904161
Réf. fabricant : XB5AW3445

Informations complémentaires :
Harmony bt-pous lumineux rouge O22 - impulsion - 230 V -
1O+1F

Hauteur :	42 mm

Ip :	IP66 se conformer à CEI 60529IP69IP69KIP67

Poids :	0,129 kg

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoide se conformer à CEI 60068-2-2750

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Fiabilité électrique :	? < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp

Course d'actionnement :	1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (co

Normes :	EN/IEC 60947-1UL 508EN/IEC 60947-5-4EN/IEC 60947-5-1JIS C8201-5-1CSA C22.2 No 14JIS C8201-

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

Certifications du produit :	RINALROS (Lloyds register of shipping)DNVListé ULGLCSABV

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Tenue aux vibrations :	5 gn (f= 2 500 Hz) se conformer à CEI 60068-2-6

Force d'actionnement :	3,5 N état électrique modifié par "O"3,8 N

Alimentation du bloc lumineux :	Via transformateur incorporé 1,2 VA 6 V

Couple de serrage :	0,8 1,2 N.m se conformer à EN 60947-1

Tenue au nettoyage haute pression :	7000000 Pa à 55 °C, distance : 0,1 m

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

Catégorie de surtension :	Classe II se conformer à IEC 60536

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Tenue aux chocs ik :	IK05 se conformer à IEC 50102

Profil de l'unité de commande :	Rouge affleurant, non marqué

Profil de circularité :	Informations de fin de vie

Fonction produit :	Bouton-poussoir lumineux

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Info supplémentaire de l'unité de commande :	Avec lentille normale

(us) tension d'alimentation :	220 240 V CA 50/60 Hz

Statut environnemental de l'offre :	Produit Green Premium

Matériau de la collerette :	Plastique gris foncé

Fonctionnement des contacts :	A action dépendante

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Utilisation des contacts :	Contacts standards

Régulation reach :	Déclaration REACh

Type d'unité de commande :	rappel à ressort

Présentation du produit :	Produit complet

Endurance mécanique :	10000000 cycle

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Description des contacts :	1 "O" + 1 "F"

Source lumineuse :	Incandescent

Gamme de produits :	Harmony XB5

Finition du raccordement électrique :	borne à vis

Couleur du bouton :	rouge-vert

Matière de l'embase de fixation :	Plastique

Température ambiante pour le stockage :	-40 70 °C

Température de fonctionnement :	-40 55 °C

Matériau de la bague frontale :	plastique

Type de tête :	Standard

Garantie :	18 mois

Profondeur :	101 mm

Diamètre de fixation :	22 mm

Culot de lampe :	BA 9s

Largeur :	30 mm

Tension d'alimentation de la lampe (v) :	240,0

Forme de la tête de l'unité de signalisation :	Rond

Type de signalisation :	Fixe

Diamètre de trou (mm) :	22,5

Type de bouton :	plat

Couleur de bague frontale :	noir

Indice de protection (ip) :	IP66

Type de lentille :	rond

Nom de l'appareil :	XB5

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Adapté à l'éclairage :	Oui

Nombre de postes de commande :	1,0

A rappel :	Oui

Avec bague frontale :	Oui

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TH

Qct :	EA

Vente par quantité indivisible :	1

Qc unité :	1

Mots clés : XB5AW3445 AW3445 XB5AW3445 Harmony bt-pous lumineux rouge diam22 impulsion 230 V 1O+1F pous 3389110904161 schxb5aw3445
