Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

Harmony XB5 - bouton poussoir lum - O22 - col grise - vert - 1O+1F - 110V

BP lumineux vert 1O+1F 110V

Code article : SCHXB5AW33G5C0

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	91,5360 € / U


	Prix unitaire net HT
	51,2697 € / U
	soit :
	61,5236 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489759933
Réf. fabricant : XB5AW33G5C0

Fabriqué en France

Informations complémentaires :
Harmony XB5 - bouton poussoir à impulsion lumineux - DEL
intégrée - capsule affleurante lisse - vert - O22 -
collerette dépassante - plastique gris - 1O+1F - 110VAC -
fixation O22 - raccordement par vis-étrier

Hauteur :	42 mm

Ip :	IP66 se conformer à CEI 60529IP67

Poids :	0,056 kg

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoide se conformer à CEI 60068-2-2750

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Fiabilité électrique :	? < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp

Tenue aux décharges électrostatiques :	6 kV sur le contact (parties métalliques) se conformer à CEI 6100-4-118 kV à lÆair libre (

Course d'actionnement :	1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (co

Normes :	EN/IEC 60947-5-1EN/IEC 60947-1EN/IEC 60947-5-4UL 508JIS C8201-5-1CSA C22.2 No 14JIS C8201-

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

Certifications du produit :	DNVCSARINAGLLROS (Lloyds register of shipping)Listé ULBV

Directive rohs ue :	Non applicable, en dehors du scope légal RoHS UE

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Tenue aux vibrations :	5 gn (f= 2 500 Hz) se conformer à CEI 60068-2-6

Force d'actionnement :	3,5 N état électrique modifié par "O"3,8 N

Durée de vie :	100000 H à la tension nominale et à 25 °C

Couple de serrage :	0,8 1,2 N.m se conformer à EN 60947-1

Tenue au nettoyage haute pression :	7000000 Pa à 55 °C, distance : 0,1 m

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

Tenue aux champs électromagnétiques rayonnés :	10 V/m se conformer à CEI 61000-4-3

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

Catégorie de surtension :	Classe II se conformer à IEC 60536

Tenue aux ondes de choc :	1 kV se conformer à CEI 61000-4-5

Tenue aux transitoires rapides :	2 kV se conformer à CEI 61000-4-4

Emission électromagnétique :	Classe B se conformer à IEC 55011

Tenue aux chocs ik :	IK05 se conformer à IEC 50102

Profil de l'unité de commande :	Vert affleurant, non marqué

Fonction produit :	Bouton-poussoir lumineux

Matériau des contacts :	Alliage d'argent (Ag/Ni)

(us) tension d'alimentation :	110 à 120 V CA 50/60 Hz

Info supplémentaire de l'unité de commande :	Avec lentille normale

Fonctionnement des contacts :	A action dépendante

Description des bornes iso n°1 :	(13-14)NO(21-22)NC

Utilisation des contacts :	Contacts standards

Régulation reach :	Déclaration REACh

Type d'unité de commande :	rappel à ressort

Présentation du produit :	Produit complet

Matériau de la collerette :	Plastique gris

Endurance mécanique :	10000000 cycle

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Description des contacts :	1 "O" + 1 "F"

Source lumineuse :	LED protégée

Limites de la tension d'alimentation :	100 132 V CA

Gamme de produits :	Harmony XB5

Finition du raccordement électrique :	borne à vis

Matière de l'embase de fixation :	Plastique

Température ambiante pour le stockage :	-40 70 °C

Température de fonctionnement :	-40 70 °C

Matériau de la bague frontale :	plastique

Type de tête :	Standard

Culot de lampe :	Tout LED

Garantie :	18 mois

Diamètre de fixation :	22 mm

Largeur :	30 mm

Profondeur :	57 mm

Consommation électrique :	14 mA

Tension d'alimentation de la lampe (v) :	120,0

Forme de la tête de l'unité de signalisation :	Rond

Type de signalisation :	Fixe

Diamètre de trou (mm) :	22,5

Couleur du bouton :	vert

Type de bouton :	plat

Couleur de bague frontale :	noir

Indice de protection (ip) :	IP66

Type de lentille :	rond

Nom de l'appareil :	XB5

Sans svhc reach :	Oui

Adapté à l'éclairage :	Oui

Nombre de postes de commande :	1,0

A rappel :	Oui

Avec bague frontale :	Oui

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TH

Qct :	EA

Vente par quantité indivisible :	1

Qc unité :	1

Mots clés : harmony bouton poussoir lum col grise vert xb5aw33g5c0 3606489759933 schxb5aw33g5c0

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

51,2697 € / U HT
61,5236 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHXB5AW33B5C0 BP lumineux vert 1O+1F 24V 3606489759919		43,9233 € / U HT 52,7080 € / U TTC

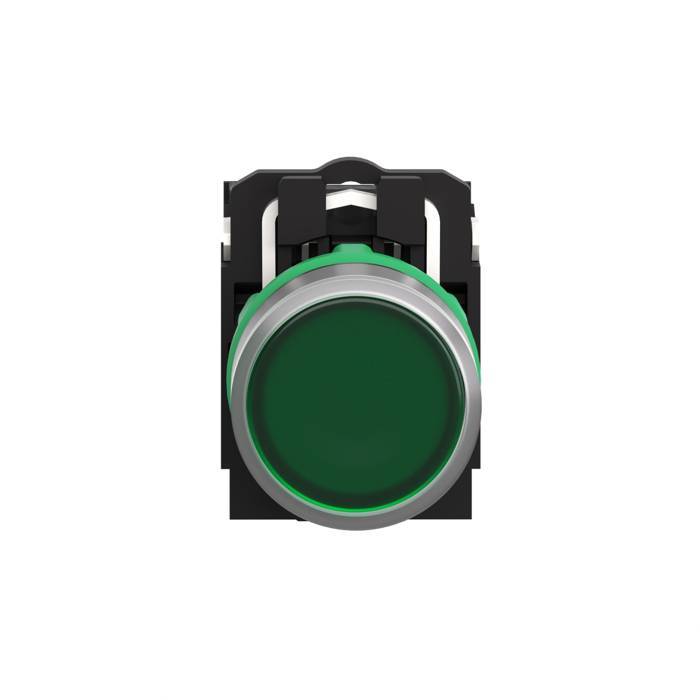

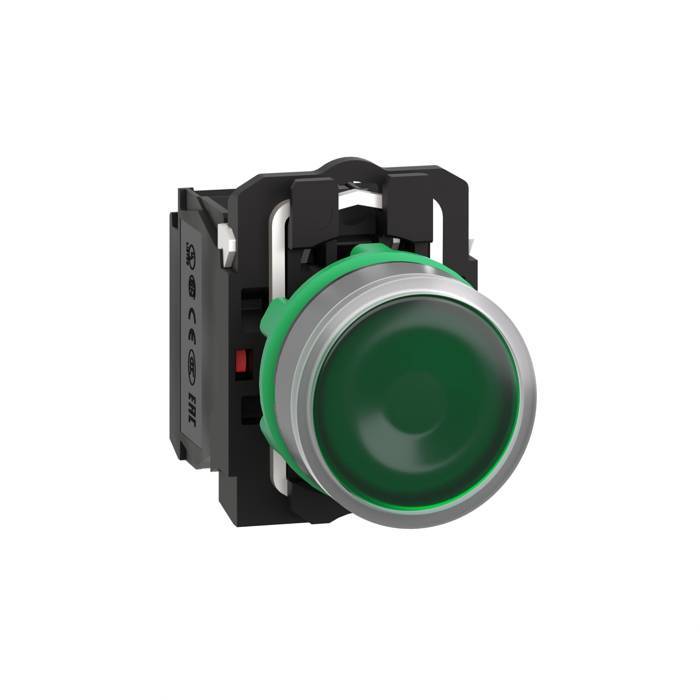

	SCHXB5AW33M5C0 BP lumineux vert 1O+1F 230V 3606489759957		55,8737 € / U HT 67,0484 € / U TTC

	SCHXB5AW34G5C0 BP lumineux rouge 1O+1F 110V 3606489760038		62,7630 € / U HT 75,3156 € / U TTC

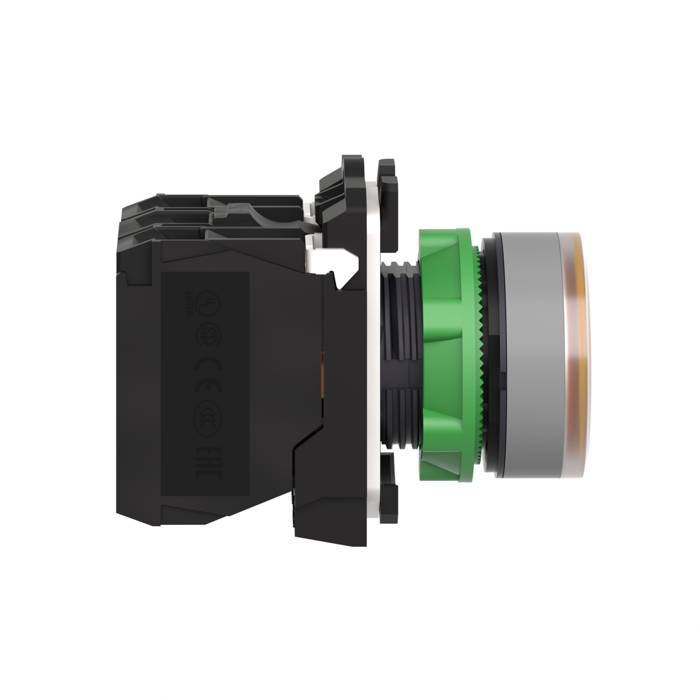

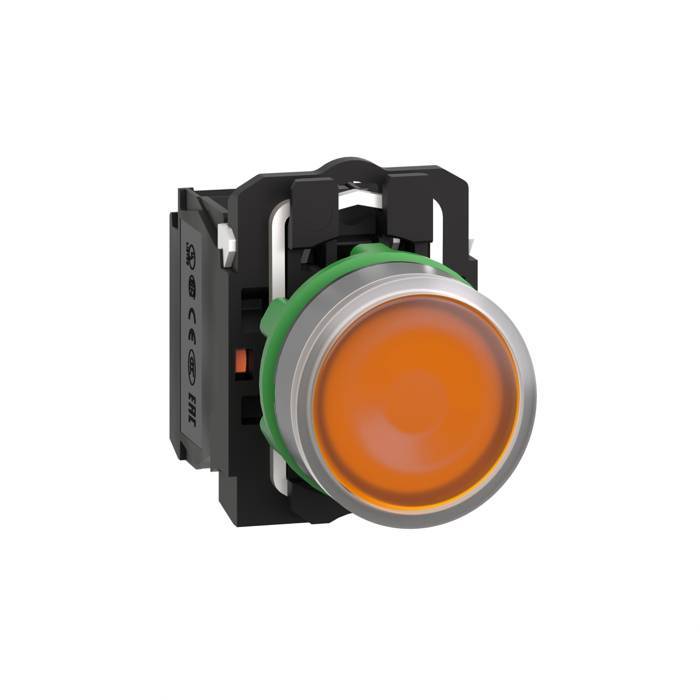

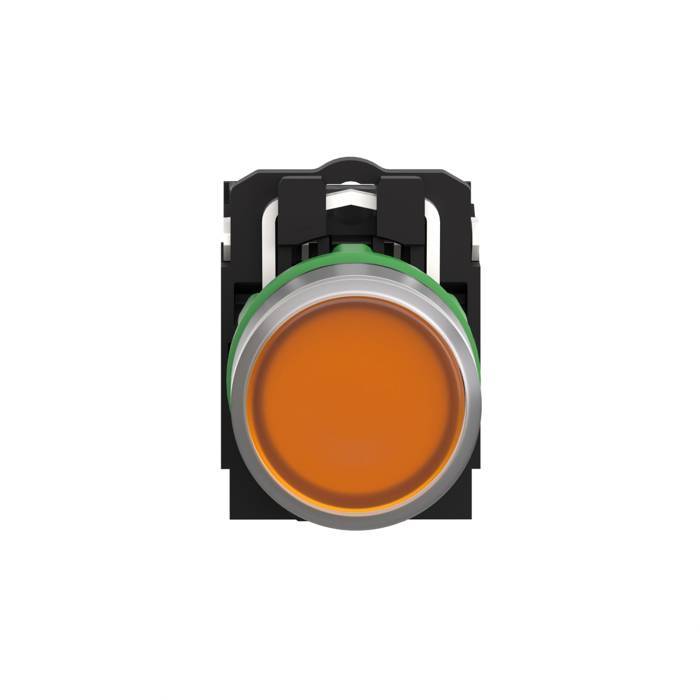

	SCHXB5AW35G5C0 BP lumineux orange 1O+1F 110V 3606489760151		66,9302 € / U HT 80,3162 € / U TTC

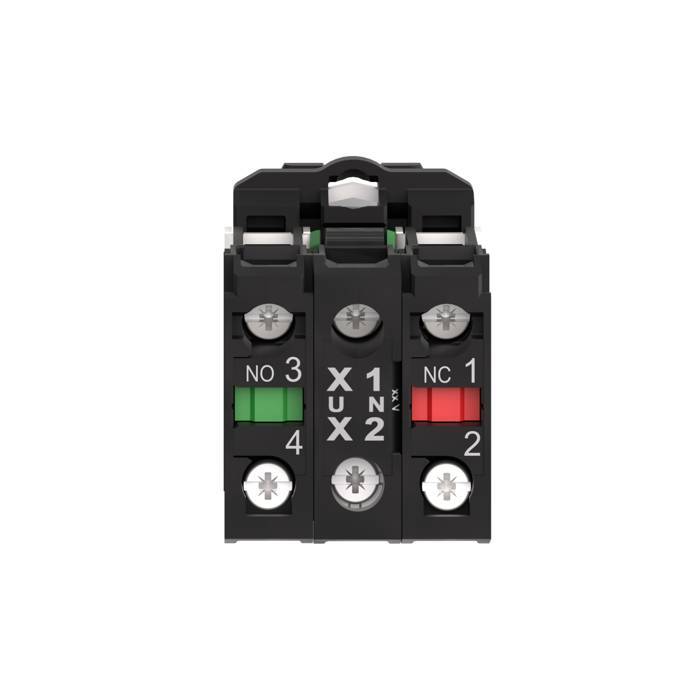

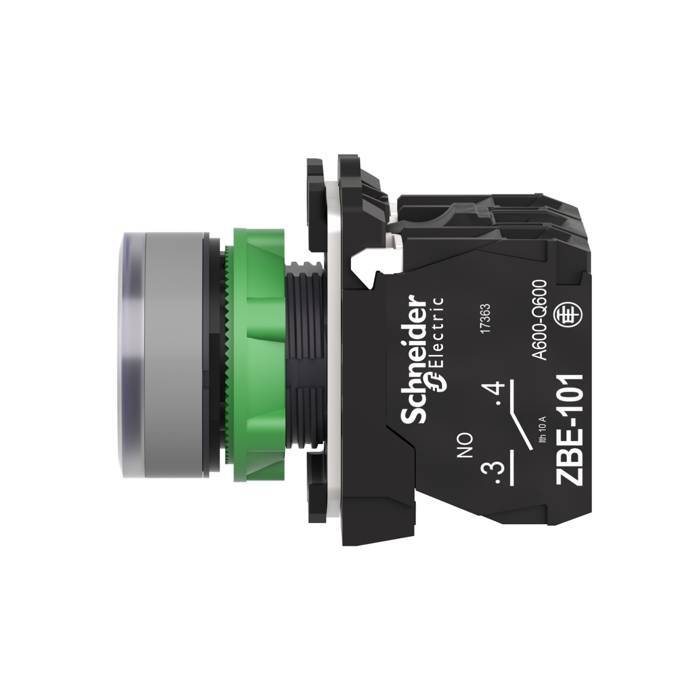

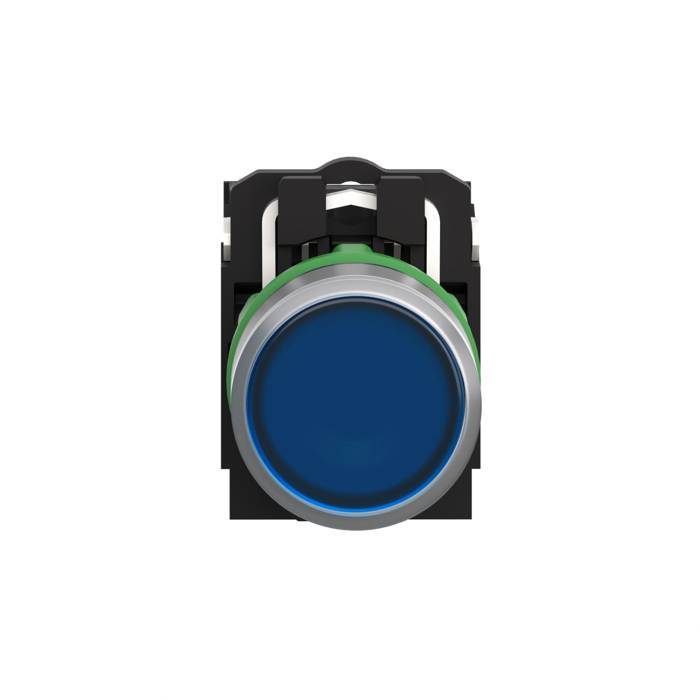

	SCHXB5AW36G5C0 BP lumineux bleu 1O+1F 110V 3606489760212		70,5125 € / U HT 84,6150 € / U TTC

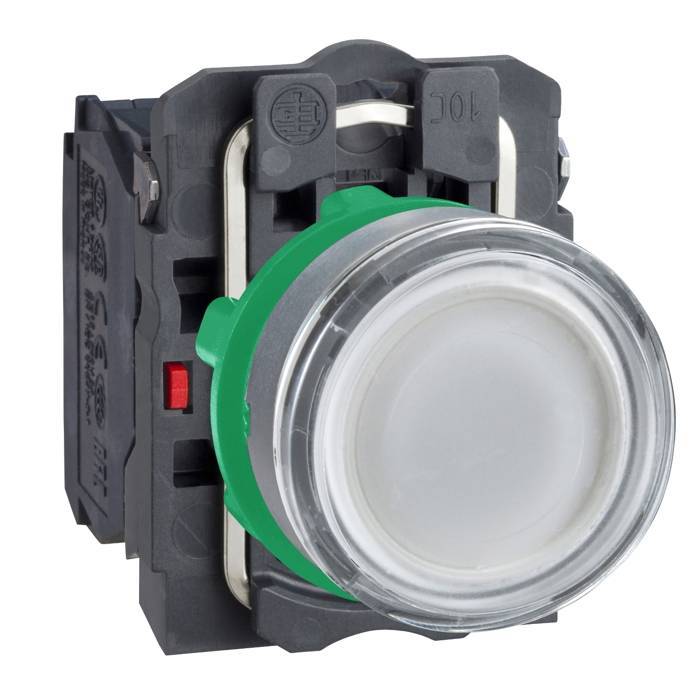

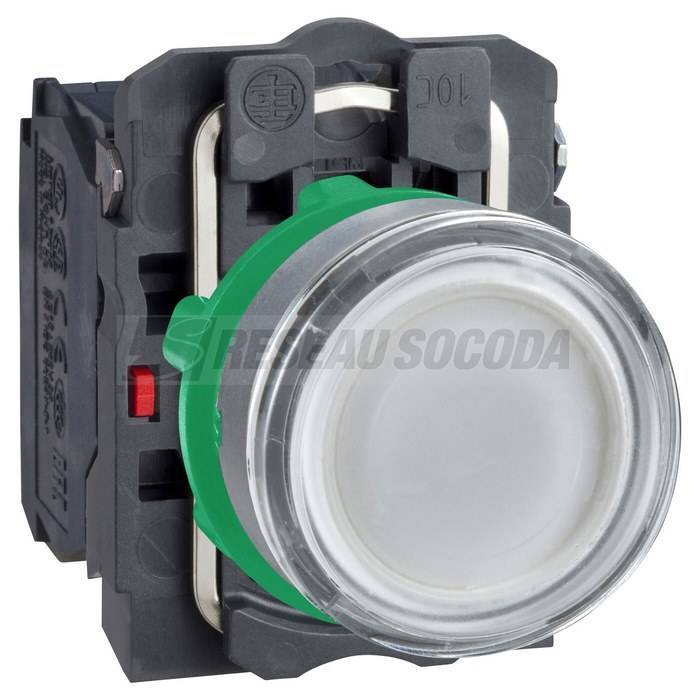

	SCHXB5AWCUST08 Bout pouss lumin personnalisé 3606481821164		48,2921 € / U HT 57,9505 € / U TTC
