Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

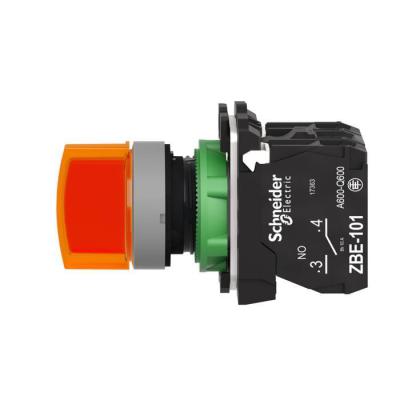

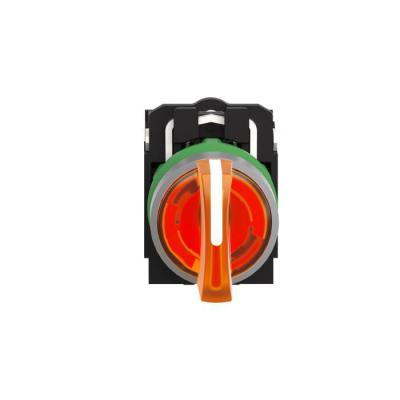

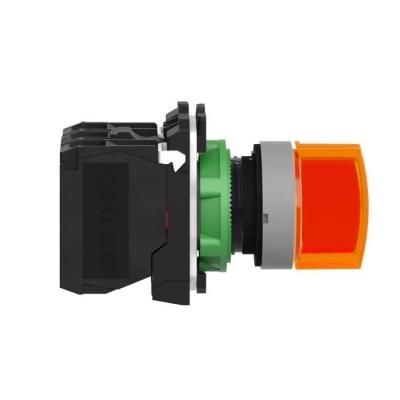

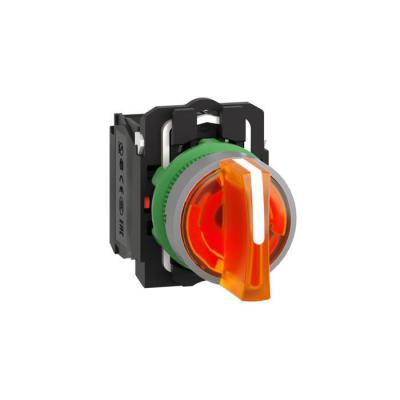

ILLUMINATED SELECTOR SWITCH 3 STAY PUT

ILLUMINATED SELECTOR SWIT

Code article : SCHXB5AK135M5C0

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	178,0920 € / U


	Prix unitaire net HT
	99,7499 € / U
	soit :
	119,6999 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489758813
Réf. fabricant : XB5AK135M5C0

Fabriqué en France

Informations complémentaires :
ILLUMINATED SELECTOR SWITCH 3 STAY PUT

Hauteur :	42 mm

Ip :	IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529

Poids :	0,516 kg

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Fiabilité électrique :	< 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4 < 10exp(

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Tenue aux décharges électrostatiques :	6 kV sur le contact (parties métalliques) se conformer à CEI 6100-4-118 kV à l'air libre (

Normes :	EN/IEC 60947-1EN/IEC 60947-5-4CSA C22.2 No 14UL 508JIS C8201-5-1EN/IEC 60947-5-1JIS C8201-

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN 60947-1

Certifications du produit :	GLULRINABVCSADNVLROS (Lloyds register of shipping)

Directive rohs ue :	Non applicable, en dehors du scope légal RoHS UE

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Tenue aux vibrations :	5 gn (f= 2500 Hz) se conformer à CEI 60068-2-6

Durée de vie :	100000 H à la tension nominale et à 25 °C

Couple de fonctionnement :	0,14 N.m état électrique modifié par "F"

Couple de serrage :	0,81,2 N.m se conformer à EN 60947-1

Tenue au nettoyage haute pression :	7000000 Pa à 55 °C, distance : 0,1 m

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

Tenue aux champs électromagnétiques rayonnés :	10 V/m se conformer à CEI 61000-4-3

Classe de protection contre les chocs électriques :	Classe II se conformer à IEC 60536

Tenue aux ondes de choc :	1 kV se conformer à CEI 61000-4-5

Tenue aux transitoires rapides :	2 kV se conformer à CEI 61000-4-4

Emission électromagnétique :	Classe B se conformer à IEC 55011

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-1

Tenue aux chocs ik :	IK05 se conformer à IEC 50102

(us) tension d'alimentation :	230...240 V CA à 50/60 Hz

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Finition de l'élément d'actionnement :	poignée tournante courte

Profil de l'unité de commande :	Orange manette standard

Positions de l'unité de commande :	3 positions de +/- 45°

Fonctionnement des contacts :	A action dépendante

Type d'unité de commande :	position maintenue

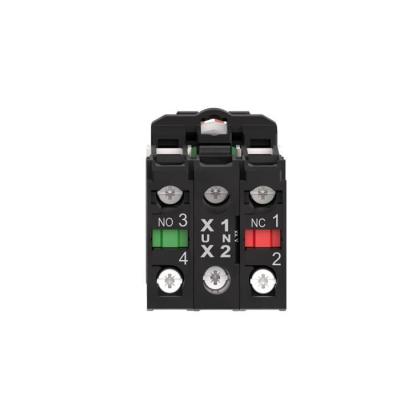

Description des bornes iso n°1 :	(11-12)NC(13-14)NO

Utilisation des contacts :	Contacts standards

Régulation reach :	Déclaration REACh

Fonction produit :	Sélecteur allumé

Présentation du produit :	Produit complet

Matériau de la collerette :	Plastique gris

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Description des contacts :	1 "O" + 1 "F"

Endurance mécanique :	1000000 cycle

Source lumineuse :	LED protégée

Limites de la tension d'alimentation :	195264 V CA

Gamme de produits :	Harmony XB5

Finition du raccordement électrique :	borne à vis

Tension d'alimentation (v) :	230,0 240,0

Température ambiante pour le stockage :	-4070 °C

Température de fonctionnement :	-4070 °C

Matériau de la bague frontale :	plastique

Type de tête :	Standard

Culot de lampe :	Tout LED

Garantie :	18 mois

Couleur du bouton :	orange

Diamètre de fixation :	22 mm

Largeur :	30 mm

Profondeur :	70 mm

Consommation électrique :	14 mA

Forme de la tête de l'unité de signalisation :	Rond

Type de signalisation :	Fixe

Diamètre de trou (mm) :	22,5

Couleur de bague frontale :	noir

Indice de protection (ip) :	IP66

Nom de l'appareil :	XB5

Sans svhc reach :	Oui

Nombre de positions de commutation :	3,0

Adapté à l'éclairage :	Oui

Source lumineuse fournie :	Oui

Avec bague frontale :	Oui

Fonction de commutation encliquetable :	Oui

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TH

Qc carton :	40

Qct :	CT

Degré de protection (nema) :	13

Vente par quantité indivisible :	1

Qc unité :	1

Mots clés : illuminated selector switch stay put xb5ak135m5c0 3606489758813 schxb5ak135m5c0
