Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

Harmony XB5 - bouton tourn lum - O22 - col grise - 2 posit - vert - 1O+1F - 24V

BT lum vert 1O+1F 24V

Code article : SCHXB5AK123B5C0

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	147,9720 € / U


	Prix unitaire net HT
	82,8796 € / U
	soit :
	99,4555 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489758479
Réf. fabricant : XB5AK123B5C0

Fabriqué en France

Informations complémentaires :
Harmony XB5 - bouton tournant lumineux - à manette - DEL
intégrée - vert - O22 - collerette dépassante - plastique
gris - 2 positions - fixes - 1O+1F - 24VACDC - fixation O22
- raccordement par vis-étrier

Hauteur :	42 mm

Ip :	IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529

Poids :	0,516 kg

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Fiabilité électrique :	< 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4 < 10exp(

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Tenue aux décharges électrostatiques :	6 kV sur le contact (parties métalliques) se conformer à CEI 6100-4-118 kV à l'air libre (

Normes :	EN/IEC 60947-5-4UL 508EN/IEC 60947-1EN/IEC 60947-5-1CSA C22.2 No 14JIS C8201-5-1JIS C8201-

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN 60947-1

Certifications du produit :	ULCSALROS (Lloyds register of shipping)BVGLRINADNV

Directive rohs ue :	Non applicable, en dehors du scope légal RoHS UE

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Tenue aux vibrations :	5 gn (f= 2500 Hz) se conformer à CEI 60068-2-6

Durée de vie :	100000 H à la tension nominale et à 25 °C

Couple de fonctionnement :	0,14 N.m état électrique modifié par "F"

Couple de serrage :	0,81,2 N.m se conformer à EN 60947-1

Tenue au nettoyage haute pression :	7000000 Pa à 55 °C, distance : 0,1 m

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

Tenue aux champs électromagnétiques rayonnés :	10 V/m se conformer à CEI 61000-4-3

Classe de protection contre les chocs électriques :	Classe II se conformer à IEC 60536

Tenue aux ondes de choc :	1 kV se conformer à CEI 61000-4-5

Tenue aux transitoires rapides :	2 kV se conformer à CEI 61000-4-4

Emission électromagnétique :	Classe B se conformer à IEC 55011

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-1

Tenue aux chocs ik :	IK06 se conformer à IEC 50102

Limites de la tension d'alimentation :	19,230 V CC21,626,4 V CA

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Finition de l'élément d'actionnement :	poignée tournante courte

Profil de l'unité de commande :	Vert manette standard

(us) tension d'alimentation :	24 V CA/CC à 50/60 Hz

Fonctionnement des contacts :	A action dépendante

Type d'unité de commande :	position maintenue

Description des bornes iso n°1 :	(11-12)NC(13-14)NO

Utilisation des contacts :	Contacts standards

Régulation reach :	Déclaration REACh

Fonction produit :	Sélecteur allumé

Présentation du produit :	Produit complet

Matériau de la collerette :	Plastique gris

Positions de l'unité de commande :	2 position 90°

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Description des contacts :	1 "O" + 1 "F"

Endurance mécanique :	1000000 cycle

Source lumineuse :	LED protégée

Gamme de produits :	Harmony XB5

Finition du raccordement électrique :	borne à vis

Température ambiante pour le stockage :	-4070 °C

Température de fonctionnement :	-4070 °C

Tension d'alimentation (v) :	24,0 24,0

Matériau de la bague frontale :	plastique

Type de tête :	Standard

Culot de lampe :	Tout LED

Garantie :	18 mois

Diamètre de fixation :	22 mm

Largeur :	30 mm

Profondeur :	70 mm

Consommation électrique :	18 mA

Forme de la tête de l'unité de signalisation :	Rond

Type de signalisation :	Fixe

Diamètre de trou (mm) :	22,5

Couleur du bouton :	vert

Couleur de bague frontale :	noir

Indice de protection (ip) :	IP66

Nom de l'appareil :	XB5

Sans svhc reach :	Oui

Nombre de positions de commutation :	2,0

Adapté à l'éclairage :	Oui

Source lumineuse fournie :	Oui

Avec bague frontale :	Oui

Fonction de commutation encliquetable :	Oui

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TH

Qct :	EA

Degré de protection (nema) :	13

Vente par quantité indivisible :	1

Qc unité :	1

Mots clés : harmony bouton tourn lum col grise posit vert xb5ak123b5c0 3606489758479 schxb5ak123b5c0

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

82,8796 € / U HT
99,4555 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHZB5AK1233C0 tête BT lumin 2 pos fix vert 3606489767204		29,0963 € / U HT 34,9156 € / U TTC

	SCHZB5AK1743C0 tête BT lumin 3 pos rap rouge 3606489767709		36,1400 € / U HT 43,3680 € / U TTC

	SCHZB5AK1733C0 tête BT lumin 3 pos rap vert 3606489767686		37,8137 € / U HT 45,3764 € / U TTC

	SCHZB5AK1533C0 tête BT lumin 3 pos rap vert 3606489767563		31,7176 € / U HT 38,0611 € / U TTC

	SCHZB5AK1513C0 tête BT lumin 3 pos rap blanc 3606489767549		58,3068 € / U HT 69,9682 € / U TTC

	SCHZB5AK1463C0 tête BT lumin 2 pos rap bleu 3606489767501		52,2443 € / U HT 62,6932 € / U TTC

	SCHZB5AK1453C0 tête BT lumin 2 pos rap orange 3606489767488		31,5360 € / U HT 37,8432 € / U TTC

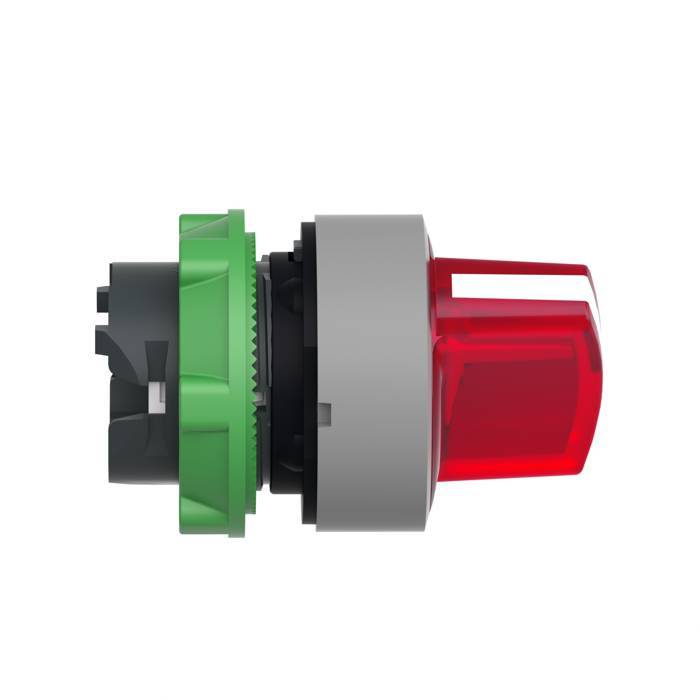

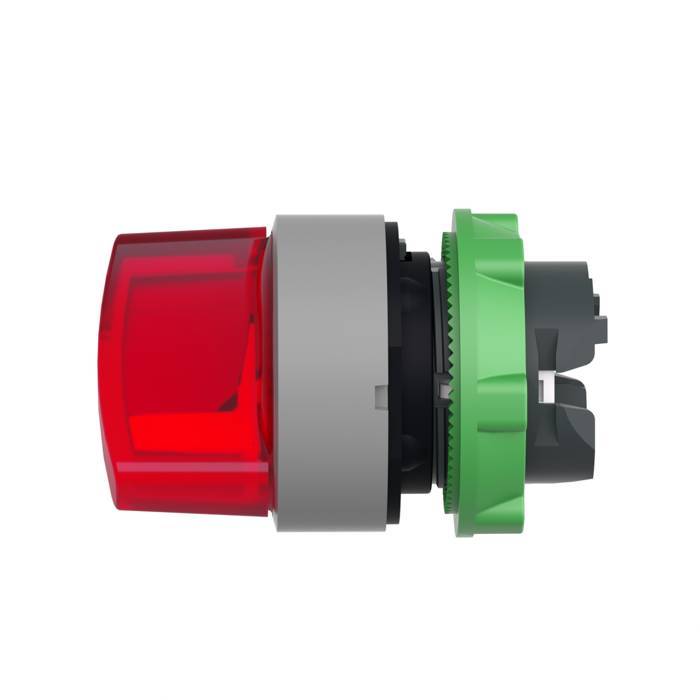

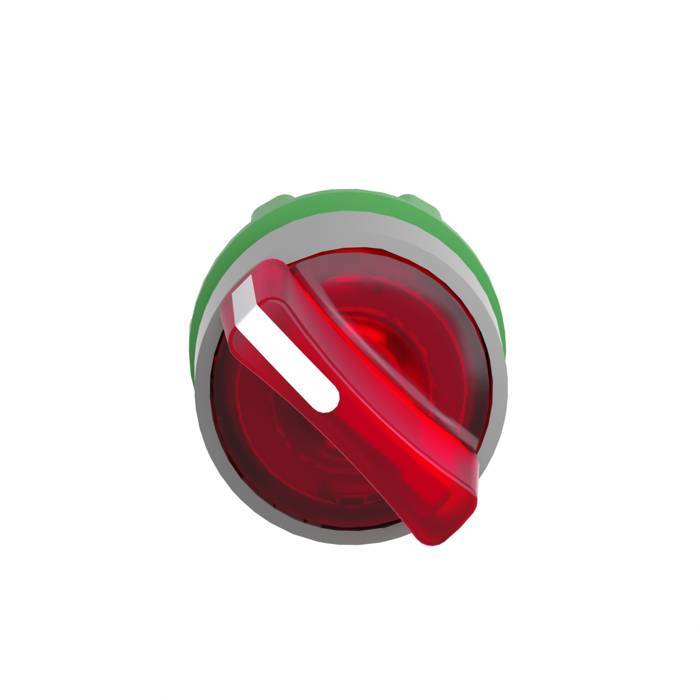

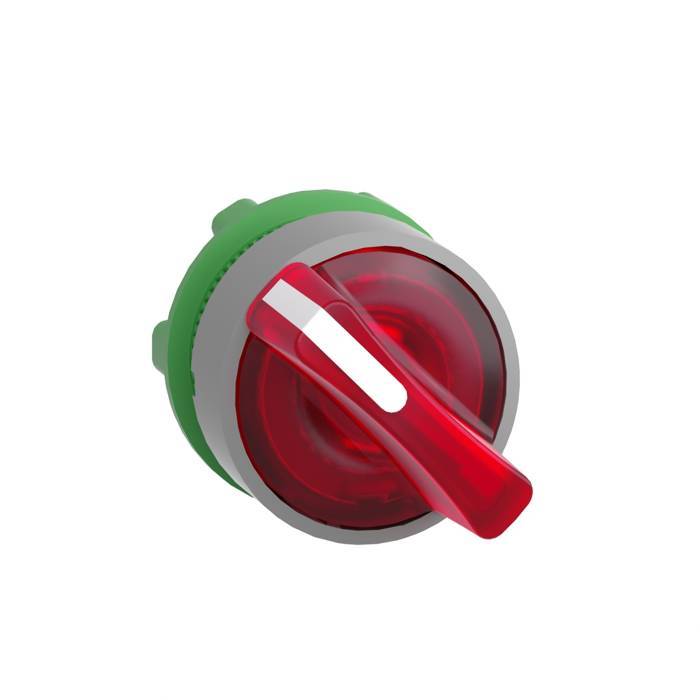

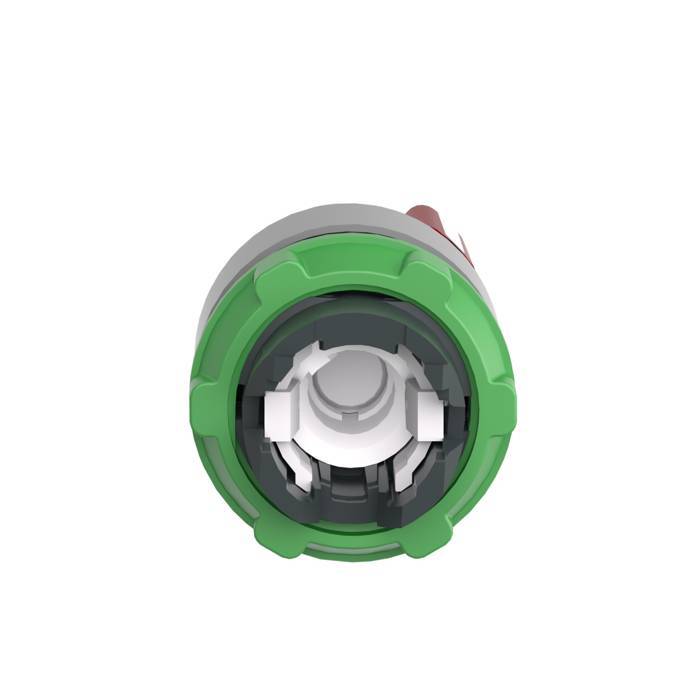

	SCHZB5AK1443C0 tête BT lumin 2 pos rap rouge 3606489767464		44,3938 € / U HT 53,2726 € / U TTC
