Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

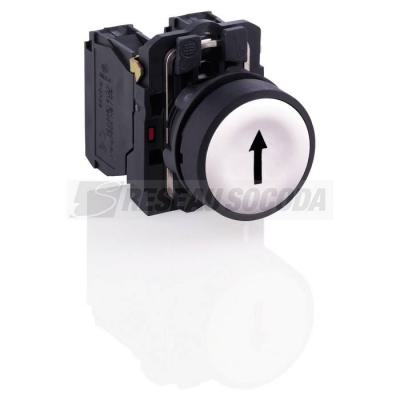

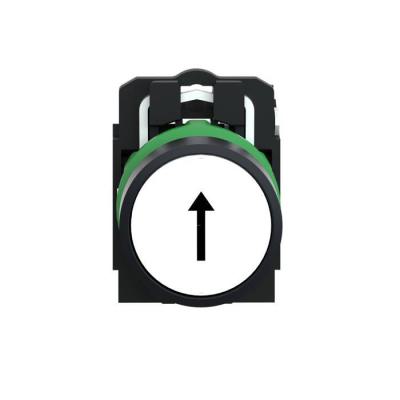

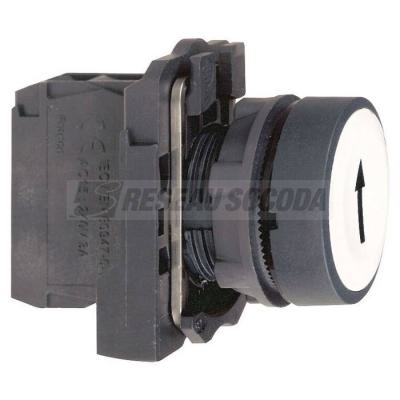

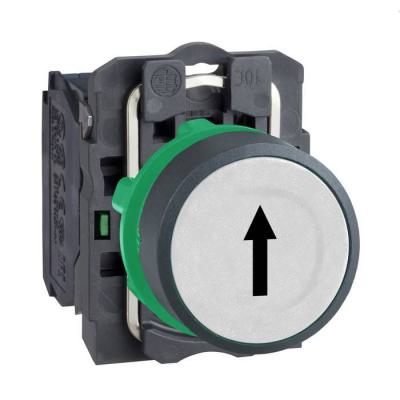

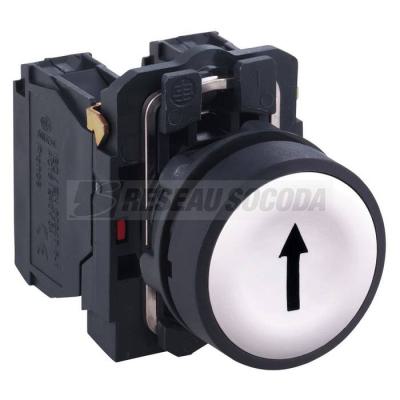

Harmony XB5 - bouton poussoir impulsion - O22 - marqué - blanc - 1F - vis étrier

BOUTON POUSSOIR

Code article : SCHXB5AA3341

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	25,0800 € / U


	Prix unitaire net HT
	14,0474 € / U
	soit :
	16,8569 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110134421
Réf. fabricant : XB5AA3341

Fabriqué en France

Informations complémentaires :
Harmony XB5 - bouton poussoir - à impulsion - poussoir
affleurant - vert - avec marquage - O22 - collerette
dépassante - plastique noir - 1F - fixation O22 -
raccordement par vis-étrier

Hauteur :	42 mm

Ip :	IP66 se conformer à CEI 60529IP67IP69IP69K

Poids :	0,037 kg

Durée de vie électrique :	1000000 cycle AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoide se conformer à CEI 60068-2-2750

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10e

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Normes :	JIS C8201-5-1UL 508EN/IEC 60947-5-1CSA C22.2 No 14EN/IEC 60947-5-4EN/IEC 60947-1JIS C8201-

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Course d'actionnement :	2,6 mm (état électrique modifié par "F")4,3 mm (course totale)

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

Certifications du produit :	CSARINAGLLROS (Lloyds register of shipping)BVDNVListé UL

Tenue aux vibrations :	5 gn (f= 2 500 Hz) se conformer à CEI 60068-2-6

Force d'actionnement :	3,8 N état électrique modifié par "F"

Couple de serrage :	0,8 1,2 N.m se conformer à EN 60947-1

Profil de l'unité de commande :	Blanc affleurant, flèche haut (noir)

Tenue au nettoyage haute pression :	7000000 Pa à 55 °C, distance : 0,1 m

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

Catégorie de surtension :	Classe II se conformer à IEC 60536

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Matériau de la collerette :	PlastiquePlastique gris foncé

Tenue aux chocs ik :	IK03 se conformer à IEC 50102

Profil de circularité :	Informations de fin de vie

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Utilisation des contacts :	Contacts standards

Régulation reach :	Déclaration REACh

Type d'unité de commande :	rappel à ressort

Fonction produit :	Bouton-poussoir

Présentation du produit :	Produit complet

Endurance mécanique :	10000000 cycle

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Gamme de produits :	Harmony XB5

Finition du raccordement électrique :	borne à vis

Matière de l'embase de fixation :	Plastique

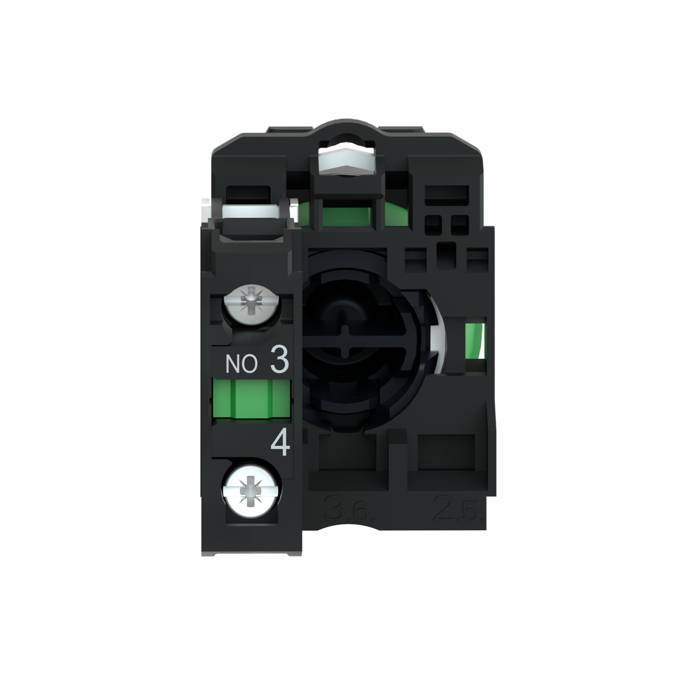

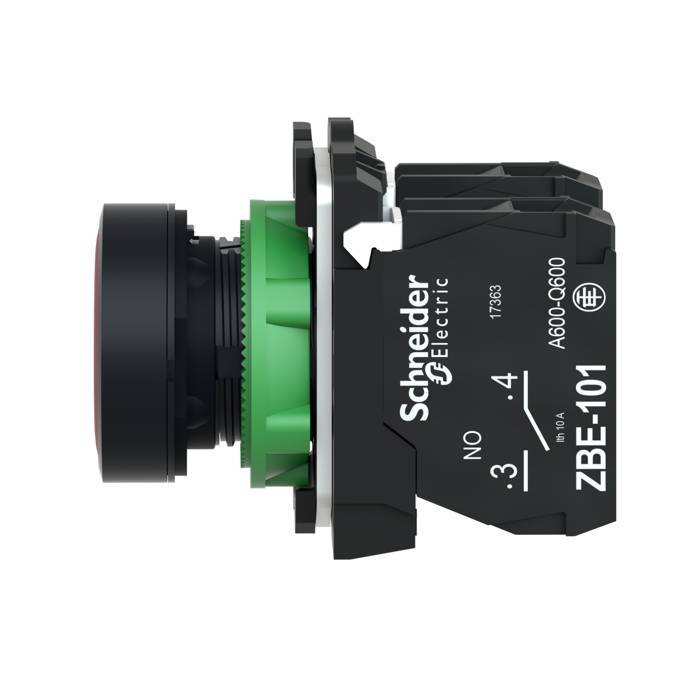

Description des bornes iso n°1 :	(13-14)NO

Température ambiante pour le stockage :	-40 70 °C

Température de fonctionnement :	-40 70 °C

Matériau de la bague frontale :	plastique

Type de tête :	Standard

Garantie :	18 mois

Diamètre de fixation :	22 mm

Description des contacts :	1 "F"

Largeur :	30 mm

Profondeur :	52 mm

Couleur du bouton :	blanc

Forme de la tête de l'unité de signalisation :	Rond

Diamètre de trou (mm) :	22,5

Type de bouton :	plat

Couleur de bague frontale :	noir

Indice de protection (ip) :	IP66

Type de lentille :	rond

Nom de l'appareil :	XB5

Code de comptabilité :	XB5

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de postes de commande :	1,0

A rappel :	Oui

Avec bague frontale :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Qc carton :	150

Traitement de protection :	TH

Degré de protection (nema) :	4X

Qct :	PF

Vente par quantité indivisible :	1

Qc unité :	1

Qc boite :	5

Mots clés : XB5AA3341 AA3341 XB5AA3341 Harmony bouton-poussoir blanc diam22 retour ressort encastre fleche haut bouton poussoir impulsion marqué vis etrier 3389110134421 schxb5aa3341
