Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

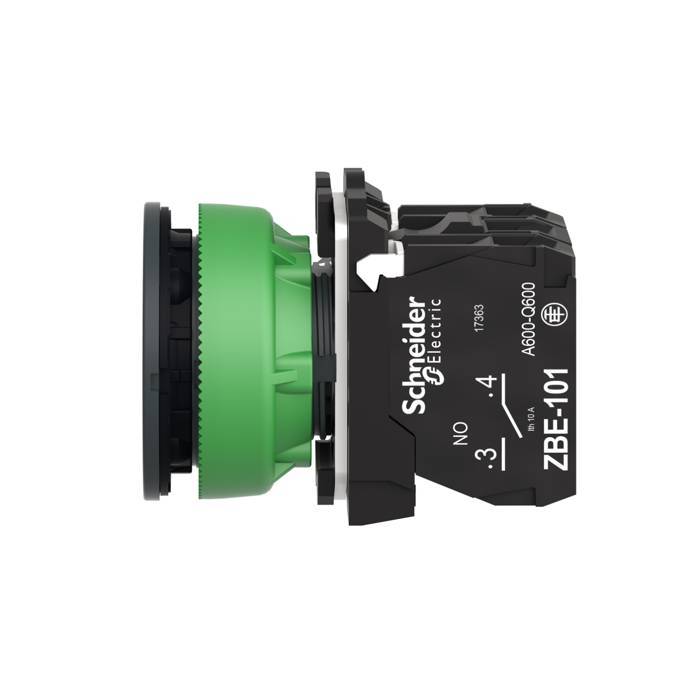

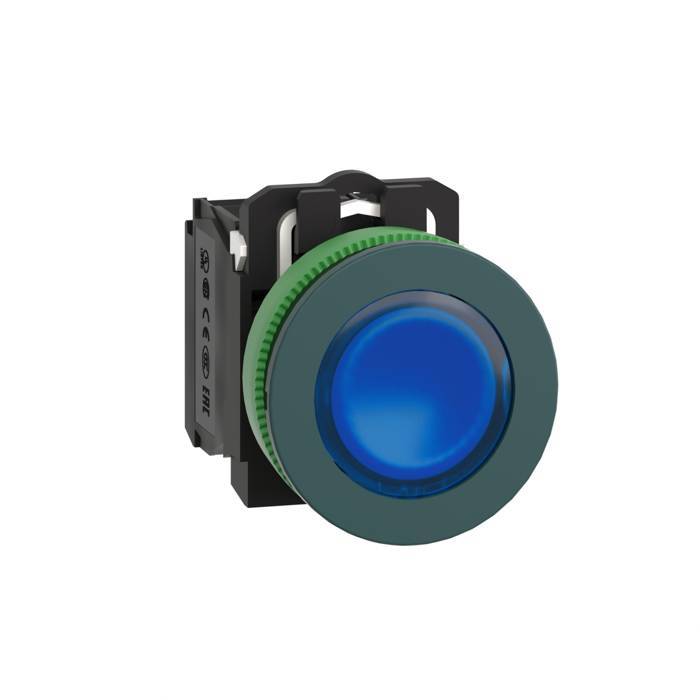

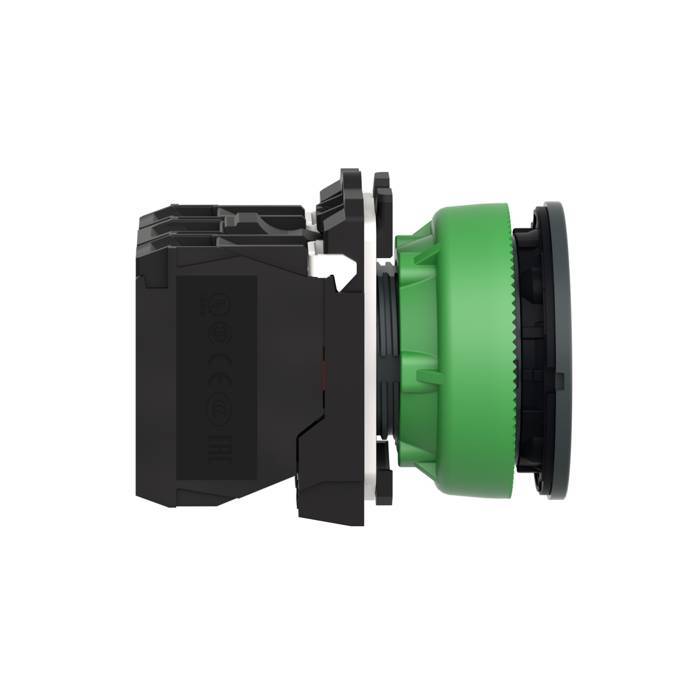

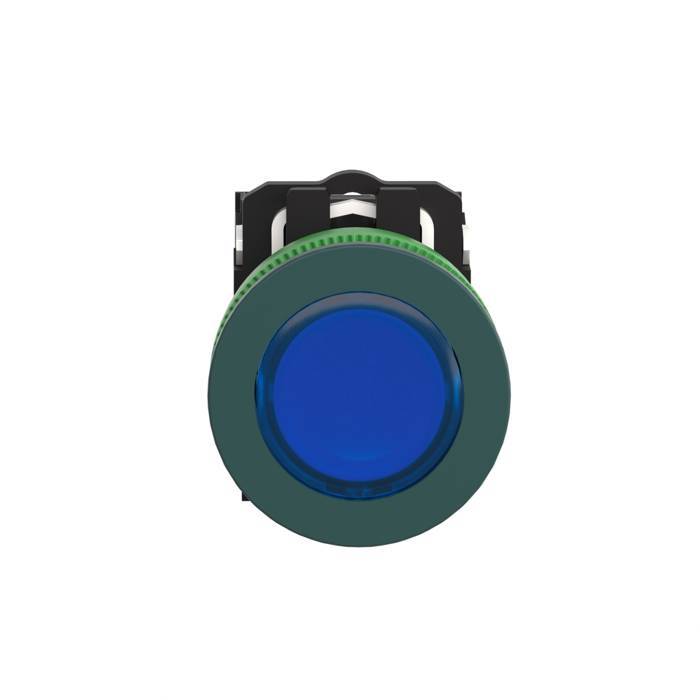

Harmony XB4 - BP lumineux DEL - flush - bleu - 1O+1F - 230V - vis étrier

BP lum flush bleu 1O+1F 230V

Code article : SCHXB4FW36M5

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	173,0160 € / U


	Prix unitaire net HT
	96,9069 € / U
	soit :
	116,2883 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489580773
Réf. fabricant : XB4FW36M5

Fabriqué en France

Informations complémentaires :
Harmony XB4 - bouton poussoir - à impulsion - lumineux -
DEL intégrée - capsule affleurante lisse - bleu - O22 -
collerette affleurante - métal chromé - 1O+1F - fixation
O30 - raccordement vis-étrier

Hauteur :	47 mm

Ip :	IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529IP69 se conformer à CEI 60529IP6

Poids :	0,132 kg

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Fiabilité électrique :	< 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4 < 10exp(

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Tenue aux décharges électrostatiques :	6 kV sur le contact (parties métalliques) se conformer à CEI 6100-4-118 kV à l'air libre (

Tenue aux vibrations :	5 gn (f= 10500 Hz) se conformer à CEI 60068-2-62 mm crête-à-crête (f= 210 Hz) se conformer

Course d'actionnement :	1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (co

Normes :	CSA C22.2 No 14EN/IEC 60947-5-1EN/IEC 60947-5-4UL 508EN/IEC 60947-1JIS C8201-5-1CEJIS C820

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Force d'actionnement :	3,5 N état électrique modifié par "O"3,8 N

Durée de vie :	100000 H à la tension nominale et à 25 °C

Couple de serrage :	0,81,2 N.m se conformer à EN 60947-1

Tenue au nettoyage haute pression :	7000000 Pa à 55 °C, distance : 0,1 m

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

Tenue aux champs électromagnétiques rayonnés :	10 V/m se conformer à CEI 61000-4-3

Mode de fixation :	Par vis couple recommandé: 0,8 N.m

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

Tenue aux ondes de choc :	1 kV se conformer à CEI 61000-4-5

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 60536

Tenue aux transitoires rapides :	2 kV se conformer à CEI 61000-4-4

Emission électromagnétique :	Classe B se conformer à IEC 55011

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Tenue aux chocs ik :	IK06 se conformer à IEC 50102

Profil de circularité :	Informations de fin de vie

(us) tension d'alimentation :	230...240 V CA à 50/60 Hz

Fonction produit :	Bouton-poussoir lumineux

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Type de tête :	Collerette affleurante

Info supplémentaire de l'unité de commande :	Avec lentille normale

Statut environnemental de l'offre :	Produit Green Premium

Matériau de la collerette :	Métal plaqué chrome

Fonctionnement des contacts :	A action dépendante

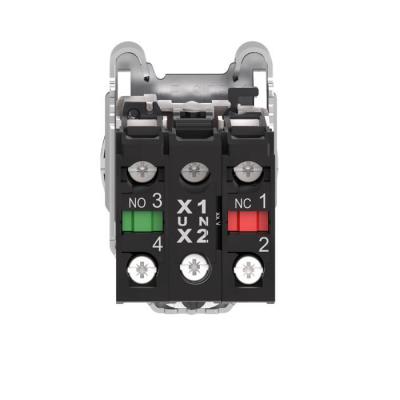

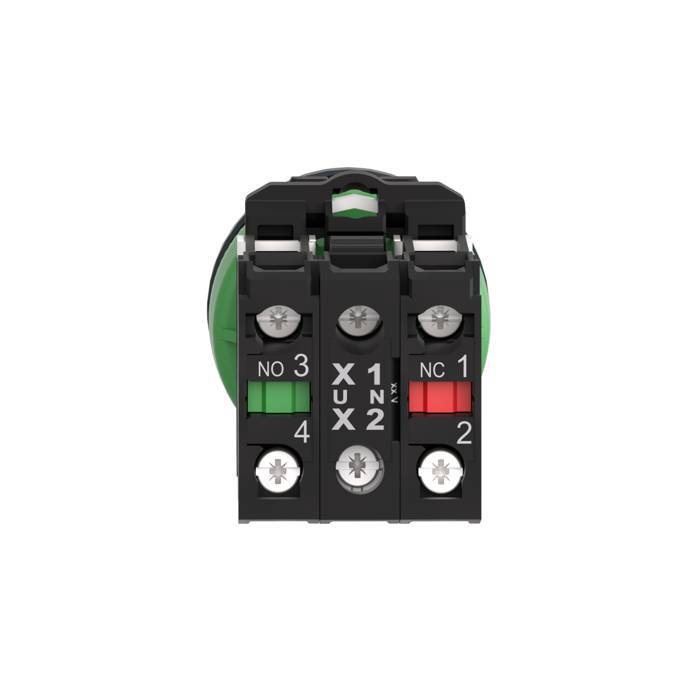

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Utilisation des contacts :	Contacts standards

Certifications du produit :	Listé ULCSACCCEAC

Régulation reach :	Déclaration REACh

Type d'unité de commande :	rappel à ressort

Profil de l'unité de commande :	Bleu affleurant

Présentation du produit :	Produit complet

Endurance mécanique :	10000000 cycle

Description des contacts :	1 "O" + 1 "F"

Source lumineuse :	LED protégée

Limites de la tension d'alimentation :	195264 V CA

Gamme de produits :	Harmony XB4

Finition du raccordement électrique :	borne à vis

Température ambiante pour le stockage :	-4070 °C

Température de fonctionnement :	-4070 °C

Culot de lampe :	Tout LED

Montage de l'appareil :	Built-in

Diamètre de fixation :	30,5 mm

Largeur :	36,6 mm

Garantie :	18 mois

Couleur de bague frontale :	chrome

Matière de l'embase de fixation :	Zamak

Profondeur :	55 mm

Consommation électrique :	14 mA

Matériau de la bague frontale :	métal

Tension d'alimentation de la lampe (v) :	230,0

Nom de l'appareil :	XB4F

Forme de la tête de l'unité de signalisation :	Rond

Type de signalisation :	Fixe

Diamètre de trou (mm) :	30,5

Couleur du bouton :	bleu

Type de bouton :	plat

Indice de protection (ip) :	IP66

Type de lentille :	rond

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Adapté à l'éclairage :	Oui

Nombre de postes de commande :	1,0

A rappel :	Oui

Avec bague frontale :	Oui

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TH

Qct :	EA

Degré de protection (nema) :	13

Vente par quantité indivisible :	1

Qc unité :	1

Mots clés : harmony lumineux del flush bleu vis etrier xb4fw36m5 3606489580773 schxb4fw36m5
