Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

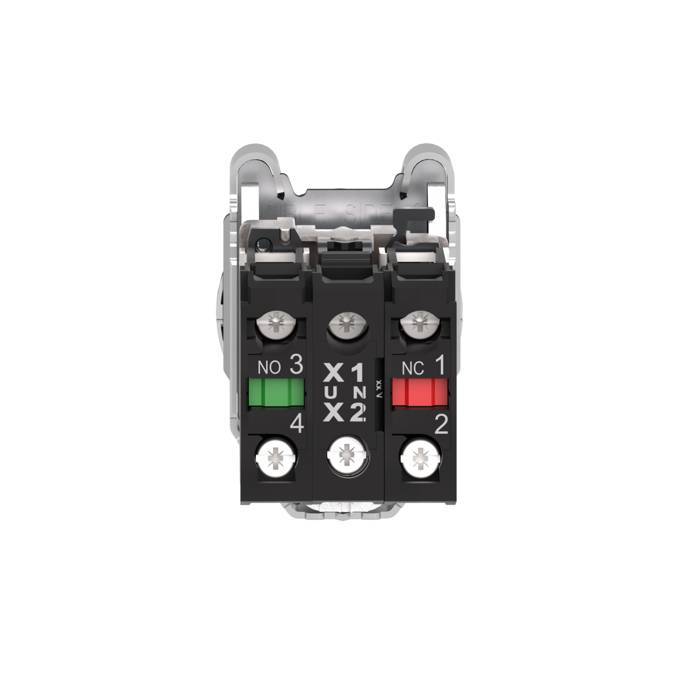

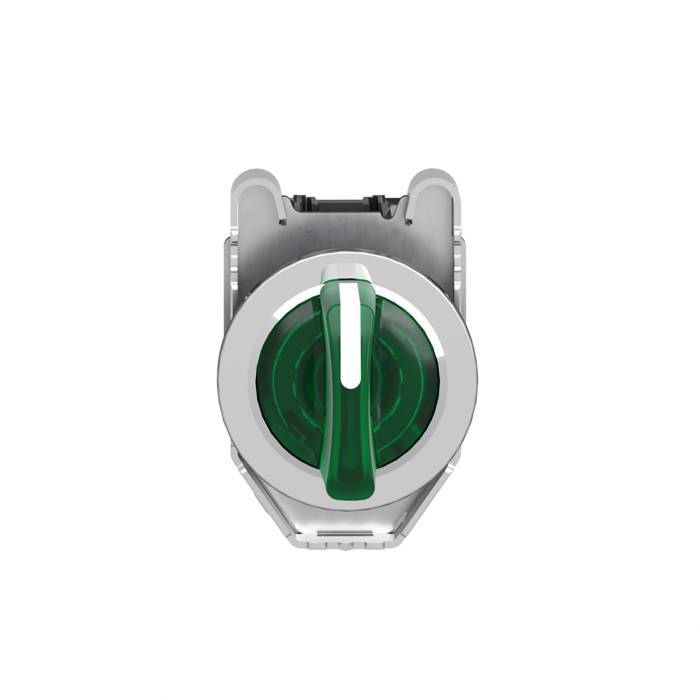

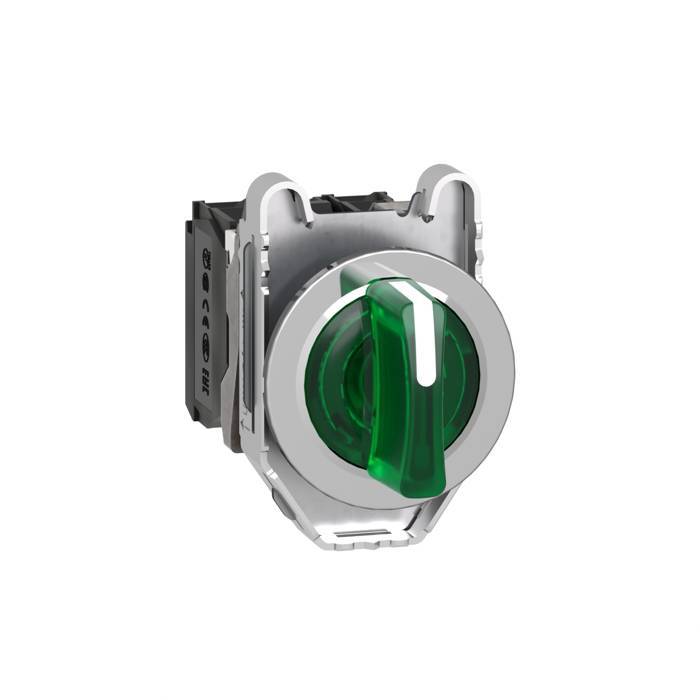

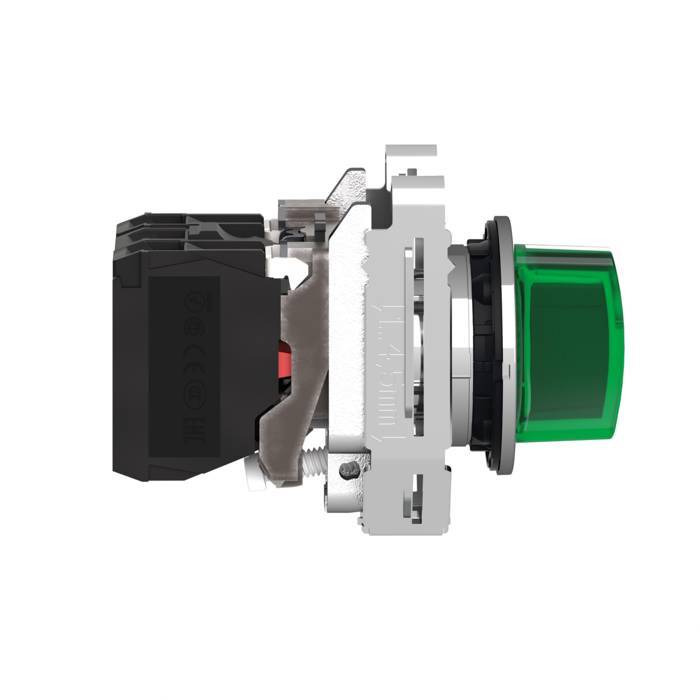

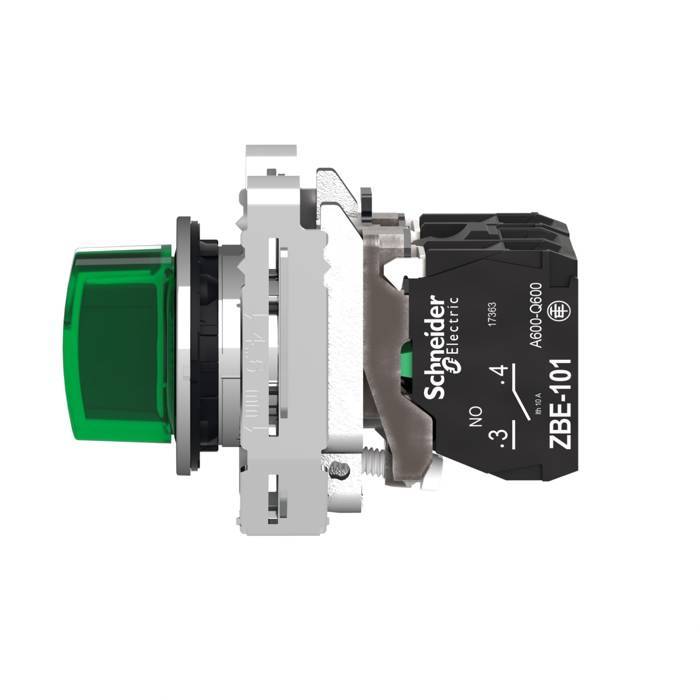

Harmony XB4 - bouton à man lumin - flush - 3 pos fix - vert - 1O+1F - 24V

BT lum flush vert 1O+1F 24V

Code article : SCHXB4FK133B5

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	179,7960 € / U


	Prix unitaire net HT
	100,7044 € / U
	soit :
	120,8453 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489580377
Réf. fabricant : XB4FK133B5

Fabriqué en France

Informations complémentaires :
Harmony XB4 - bouton tournant - à manette - lumineux - DEL
intégrée - vert - O22 - collerette affleurante - métal
chromé - 3 positions - fixes - 1O+1F - 24VACDC - fixation
O30 - raccordement vis-étrier

Hauteur :	53ámm

Ip :	IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529IP69 se conformer à CEI 60529IP6

Poids :	0,151ákg

Durée de vie électrique :	1000000ácycle, AC-15, 2áA à 230 V, cadence de fonctionnement <3600ácyc/h, facteur de charg

(ie) courant assigné d'emploi :	3áA à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16áA à 120 V, AC-15, A600 se confor

Tenue aux chocs mécaniques :	30 gn (durée = 18áms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1ámA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10e

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Tenue aux décharges électrostatiques :	6ákV sur le contact (parties métalliques) se conformer à CEI 6100-4-118ákV à lÆair libre (

Tenue aux vibrations :	5 gn (f= 10à500áHz) se conformer à CEI 60068-2-62 mm crête-à-crête (f= 2à10áHz) se conform

Normes :	CSA C22.2 No 14EN/IEC 60947-5-1EN/IEC 60947-5-4UL 508EN/IEC 60947-1JIS C8201-5-1CEJIS C820

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Protection contre les courts-circuits :	10áA cartouche fusible type gG se conformer à EN/IEC 60947-5-1

Ouverture positive :	Avec contact "O" se conformer à EN/CEI 60947-5-1 appendix K

(ui) tension d'isolement :	600áV (degré de pollution 3) se conformer à EN 60947-1

Mode de fixation :	Par vis couple recommandé: 0,8áN.m (0,8...1,2 Nm)

Montage de l'appareil :	Built-in - (diamètre: 30,75ámm +/- 0,25 mm

Durée de vie :	100000áH à la tension nominale et à 25á°C

Couple de fonctionnement :	0,14áN.m état électrique modifié par "F"

Couple de serrage :	0,8à1,2áN.m se conformer à EN 60947-1

Tenue au nettoyage haute pression :	7000000áPa à 55á°C, distance : 0,1 m

(ith) courant thermique conventionnel :	10áA se conformer à EN/IEC 60947-5-1

Tenue aux champs électromagnétiques rayonnés :	10áV/m se conformer à CEI 61000-4-3

Tenue aux ondes de choc :	1ákV se conformer à CEI 61000-4-5

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 60536

Tenue aux transitoires rapides :	2ákV se conformer à CEI 61000-4-4

Emission électromagnétique :	ClasseáB se conformer à IEC 55011

Profil environnemental :	Profil environnemental du Produit

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à EN 60947-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Tenue aux chocs ik :	IK06 se conformer à IEC 50102

Limites de la tension d'alimentation :	19,2à30áV CC21,6à26,4áV CA

Profil de circularité :	Informations de fin de vie

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Type de tête :	Collerette affleurante

Positions de l'unité de commande :	3ápositions de +/-á45°

Profil de l'unité de commande :	Vert manette standard

(us) tension d'alimentation :	24 V CA/CC à 50/60 Hz

Statut environnemental de l'offre :	Produit Green Premium

Matériau de la collerette :	Métal plaqué chrome

Fonctionnement des contacts :	A action dépendante

Type d'unité de commande :	position maintenue

Description des bornes iso n°1 :	(13-14)NO(21-22)NC

Utilisation des contacts :	Contacts standards

Certifications du produit :	Listé ULCSACCCEAC

Régulation reach :	Déclaration REACh

Fonction produit :	Sélecteur allumé

Présentation du produit :	Produit complet

Description des contacts :	1 "O" + 1 "F"

Endurance mécanique :	1000000ácycle

Source lumineuse :	LED protégée

Gamme de produits :	Harmony XB4

Température ambiante pour le stockage :	-40à70á°C

Température de fonctionnement :	-40à70á°C

Culot de lampe :	Tout LED

Diamètre de fixation :	30,5ámm

Largeur :	36,6ámm

Profondeur :	69,5ámm

Garantie :	18 mois

Matière de l'embase de fixation :	Zamak

Consommation électrique :	18 mA

Nom de l'appareil :	XB4F

Forme de la tête de l'unité de signalisation :	Rond

Type de signalisation :	Fixe

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Traitement de protection :	TH

Qct :	EA

Vente par quantité indivisible :	1

Qc unité :	1

Mots clés : harmony bouton man lumin flush pos fix vert xb4fk133b5 3606489580377 schxb4fk133b5
