Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

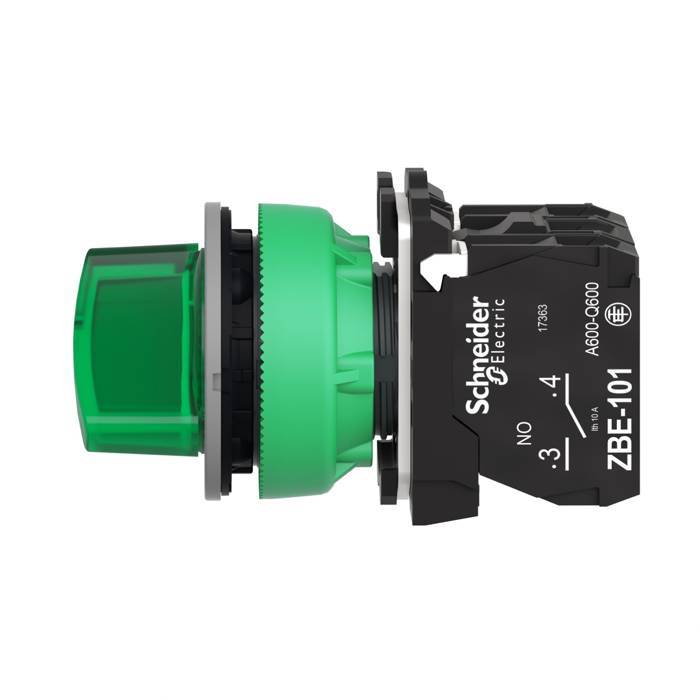

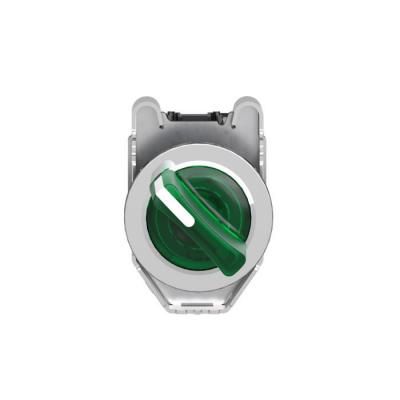

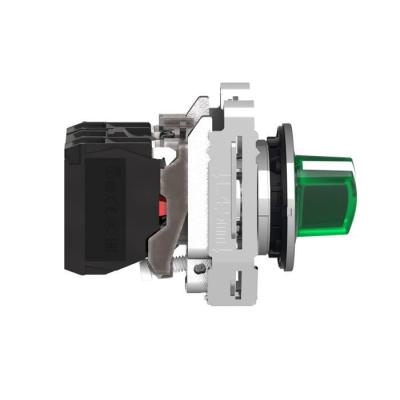

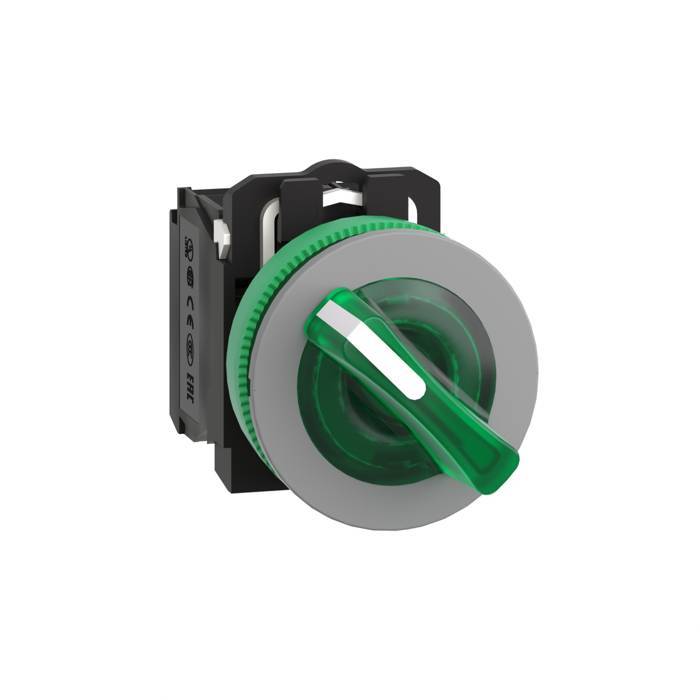

Harmony XB4 - bouton à man lumin - flush - 2 pos fix - vert - 1O+1F - 230V

BT lum flush vert 1O+1F 230V

Code article : SCHXB4FK123M5

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	155,9280 € / U


	Prix unitaire net HT
	87,3358 € / U
	soit :
	104,8030 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489580308
Réf. fabricant : XB4FK123M5

Fabriqué en France

Informations complémentaires :
Harmony XB4 - bouton tournant - à manette - lumineux - DEL
intégrée - vert - O22 - collerette affleurante - métal
chromé - 2 positions - fixes - 1O+1F - 230/240VAC -
fixation O30 - raccordement vis-étrier

Gamme de produits :	Harmony XB4

Fonction produit :	Sélecteur allumé

Nom de l'appareil :	XB4F

Matériau de la collerette :	Métal plaqué chrome

Matière de l'embase de fixation :	Zamak

Type de tête :	Collerette affleurante

Diamètre de fixation :	30,5ámm

Vente par quantité indivisible :	1

Forme de la tête de l'unité de signalisation :	Rond

Type d'unité de commande :	position maintenue

Profil de l'unité de commande :	Vert manette standard

Positions de l'unité de commande :	2 position 90°

Description des contacts :	1 "O" + 1 "F"

Fonctionnement des contacts :	A action dépendante

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Source lumineuse :	LED protégée

Culot de lampe :	Tout LED

(us) tension d'alimentation :	230...240 V CA à 50/60 Hz

Hauteur :	53ámm

Largeur :	36,6ámm

Profondeur :	69,5ámm

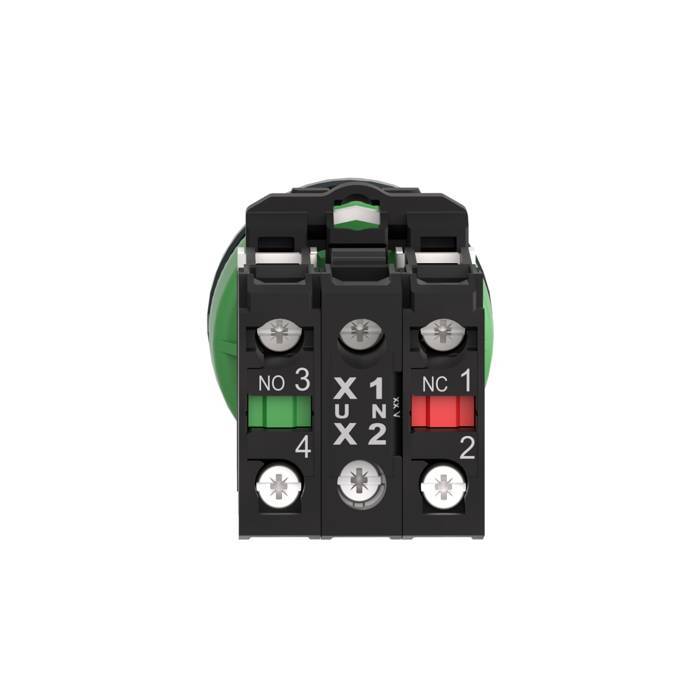

Description des bornes iso n°1 :	(13-14)NO(21-22)NC

Poids du produit :	0,151ákg

Tenue au nettoyage haute pression :	7000000áPa à 55á°C, distance : 0,1 m

Montage de l'appareil :	Built-in - (diamètre: 30,75ámm +/- 0,25 mm

Mode de fixation :	Par vis couple recommandé: 0,8áN.m (0,8...1,2 Nm)

Utilisation des contacts :	Contacts standards

Ouverture positive :	Avec contact "O" se conformer à EN/CEI 60947-5-1 appendix K

Couple de fonctionnement :	0,14áN.m état électrique modifié par "F"

Endurance mécanique :	1000000ácycle

Couple de serrage :	0,8à1,2áN.m se conformer à EN 60947-1

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Protection contre les courts-circuits :	10áA cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ith) courant thermique conventionnel :	10áA se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600áV (degré de pollution 3) se conformer à EN 60947-1

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à EN 60947-1

(ie) courant assigné d'emploi :	3áA à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16áA à 120 V, AC-15, A600 se confor

Durée de vie électrique :	1000000ácycle, AC-15, 2áA à 230 V, cadence de fonctionnement <3600ácyc/h, facteur de charg

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1ámA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10e

Type de signalisation :	Fixe

Limites de la tension d'alimentation :	195à264áV CA

Consommation électrique :	14 mA

Durée de vie :	100000áH à la tension nominale et à 25á°C

Tenue aux ondes de choc :	1ákV se conformer à CEI 61000-4-5

Présentation du produit :	Produit complet

Traitement de protection :	TH

Température ambiante pour le stockage :	-40à70á°C

Température de fonctionnement :	-40à70á°C

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 60536

Degré de protection ip :	IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529IP69 se conformer à CEI 60529IP6

Tenue aux chocs ik :	IK06 se conformer à IEC 50102

Normes :	CSA C22.2 No 14EN/IEC 60947-5-1EN/IEC 60947-5-4UL 508EN/IEC 60947-1JIS C8201-5-1CEJIS C820

Certifications du produit :	Listé ULCSACCCEAC

Tenue aux vibrations :	5 gn (f= 10à500áHz) se conformer à CEI 60068-2-62 mm crête-à-crête (f= 2à10áHz) se conform

Tenue aux chocs mécaniques :	30 gn (durée = 18áms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Tenue aux transitoires rapides :	2ákV se conformer à CEI 61000-4-4

Tenue aux champs électromagnétiques rayonnés :	10áV/m se conformer à CEI 61000-4-3

Tenue aux décharges électrostatiques :	6ákV sur le contact (parties métalliques) se conformer à CEI 6100-4-118ákV à lÆair libre (

Emission électromagnétique :	ClasseáB se conformer à IEC 55011

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Hauteur (mm) :	300

Largeur (mm) :	400

Profondeur (mm) :	300

Poids (g) :	11482

Ean :	23606489580302

Mots clés : harmony bouton man lumin flush pos fix vert xb4fk123m5 3606489580308 schxb4fk123m5

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

87,3358 € / U HT
104,8030 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHXB4BK123M5 BOUTON TOURNANT LUMINEUX VERT 3389110892253		52,7079 € / U HT 63,2495 € / U TTC	U	Ajouter

	SCHXB4FK123B5 BT lum flush vert 1O+1F 24V 3606489580285		51,1150 € / U HT 61,3380 € / U TTC

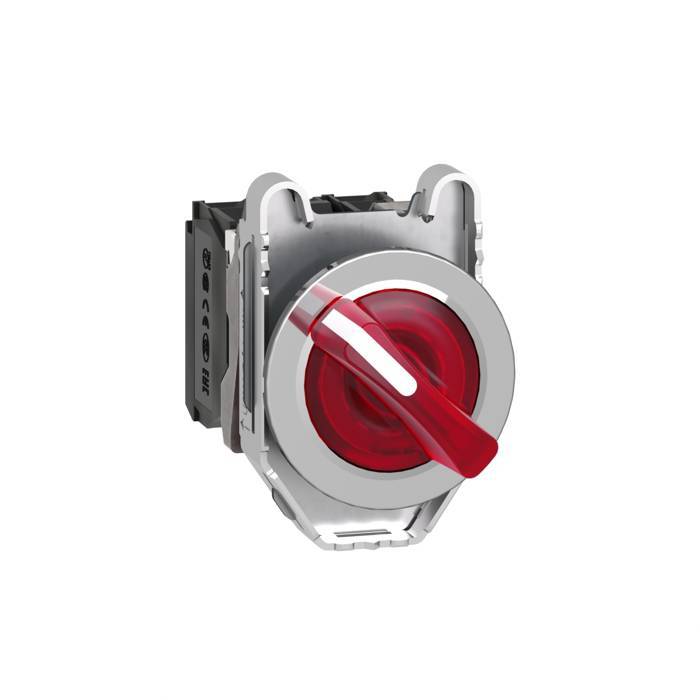

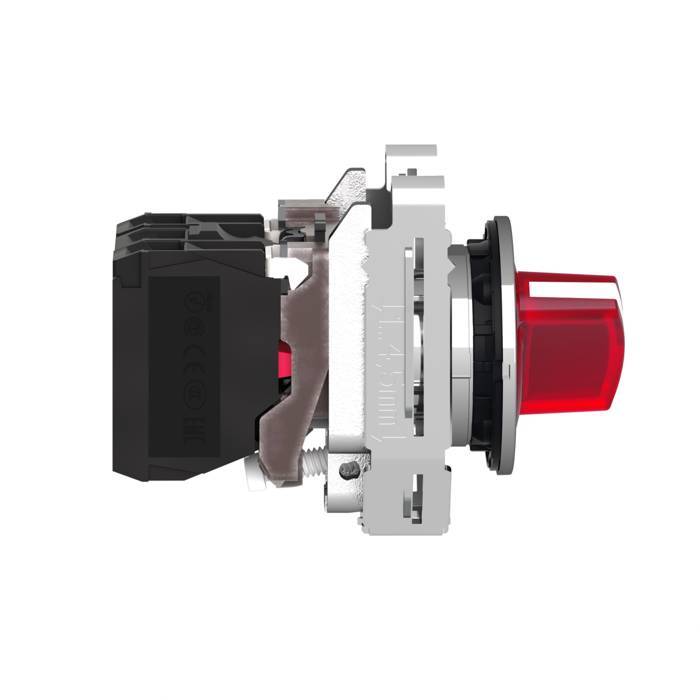

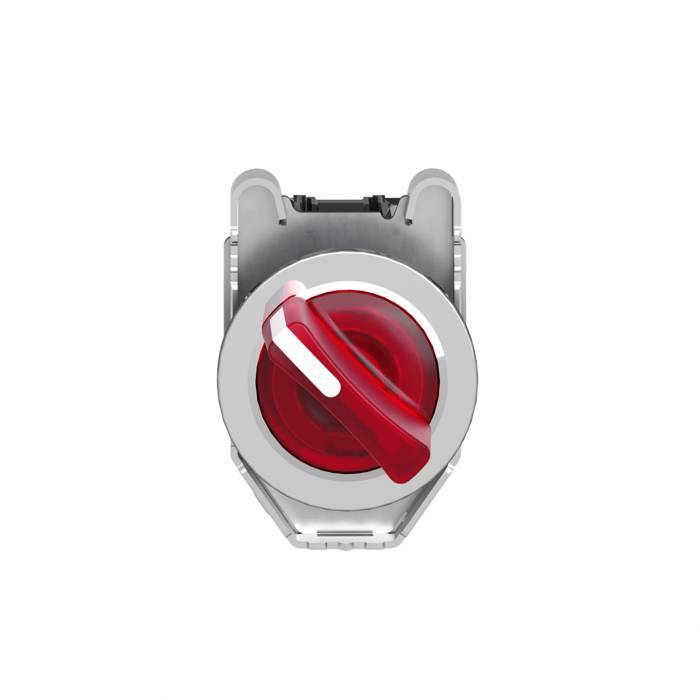

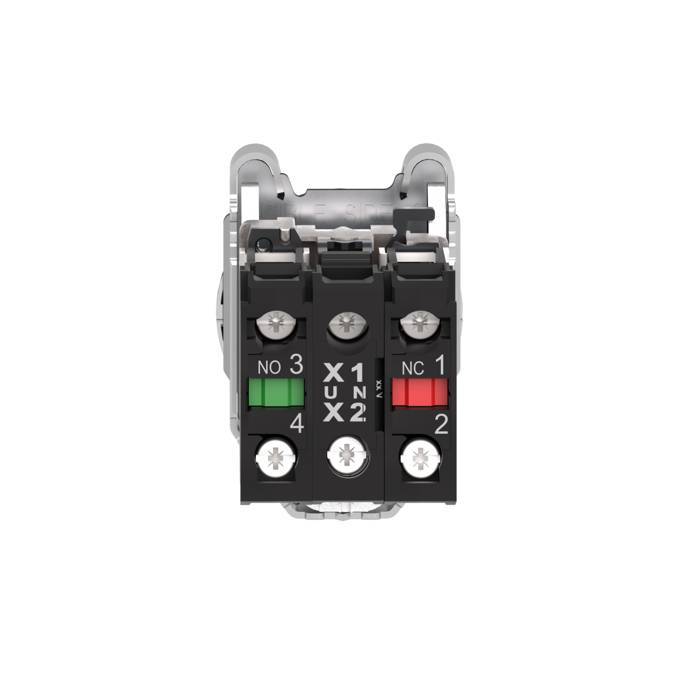

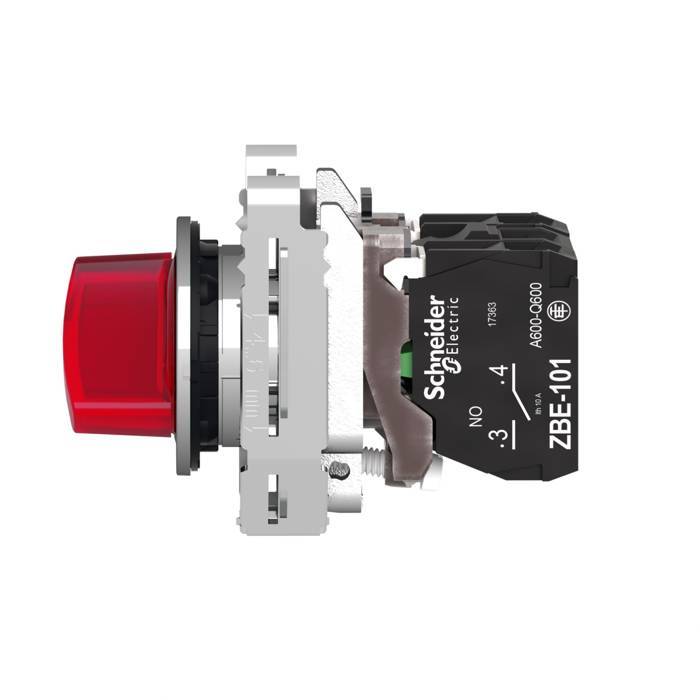

	SCHXB4FK124M5 BT lum flush rouge 1O+1F 230V 3606489580339		99,7096 € / U HT 119,6515 € / U TTC

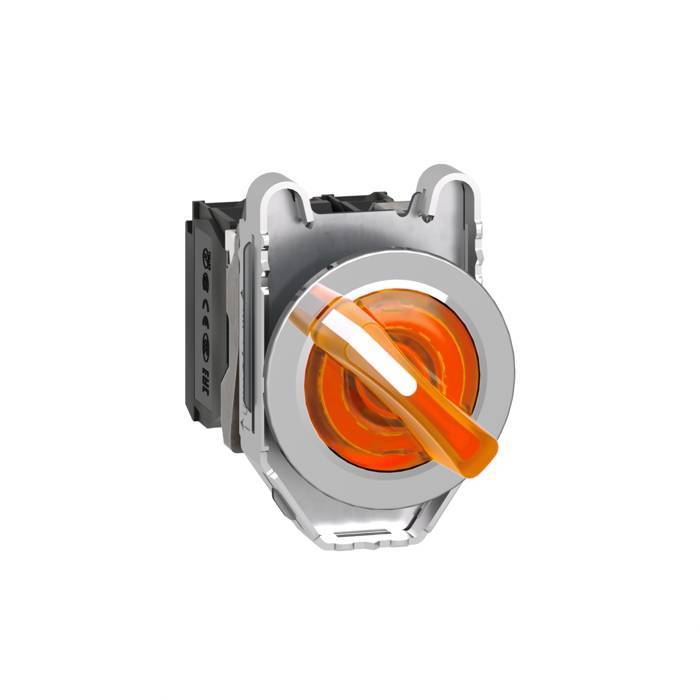

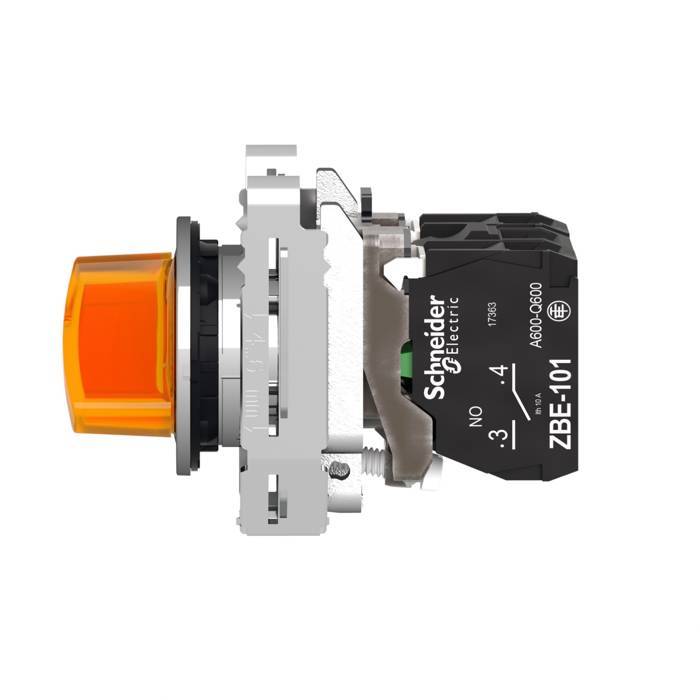

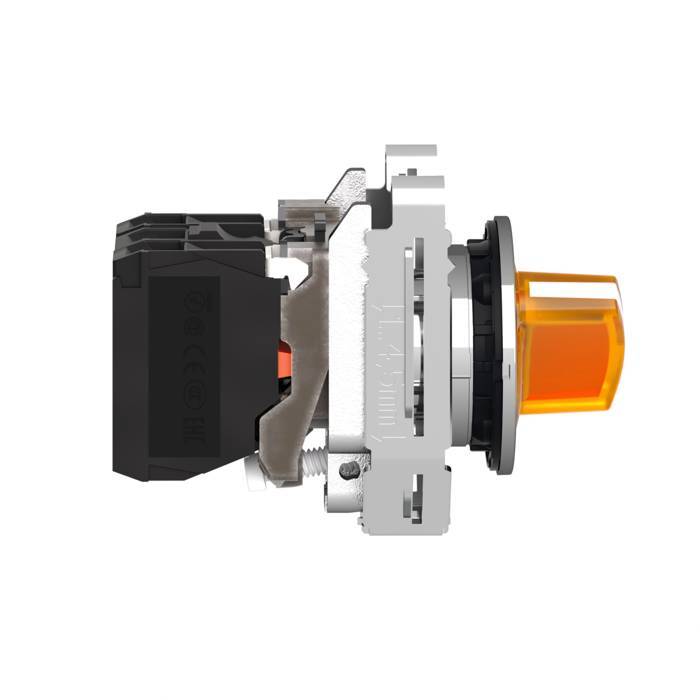

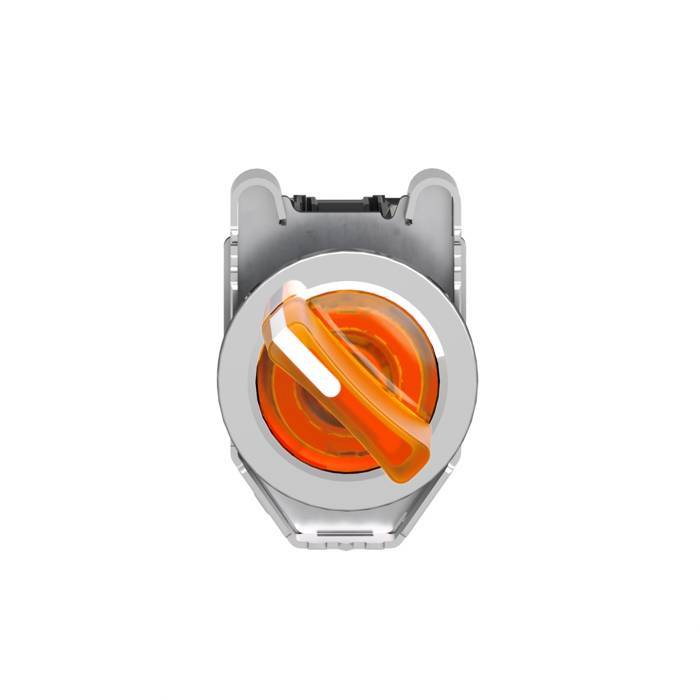

	SCHXB4FK125M5 BT lum flush orange 1O+1F 230V 3606489580360		90,8578 € / U HT 109,0294 € / U TTC
