Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

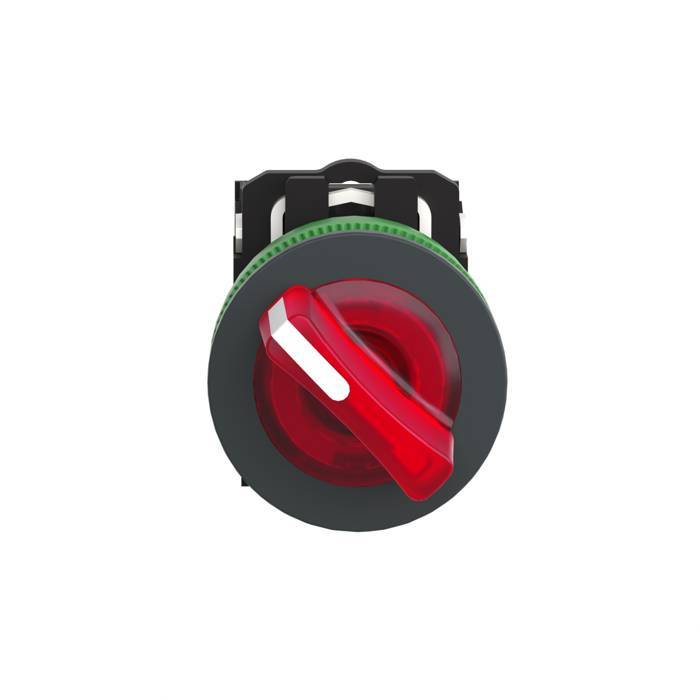

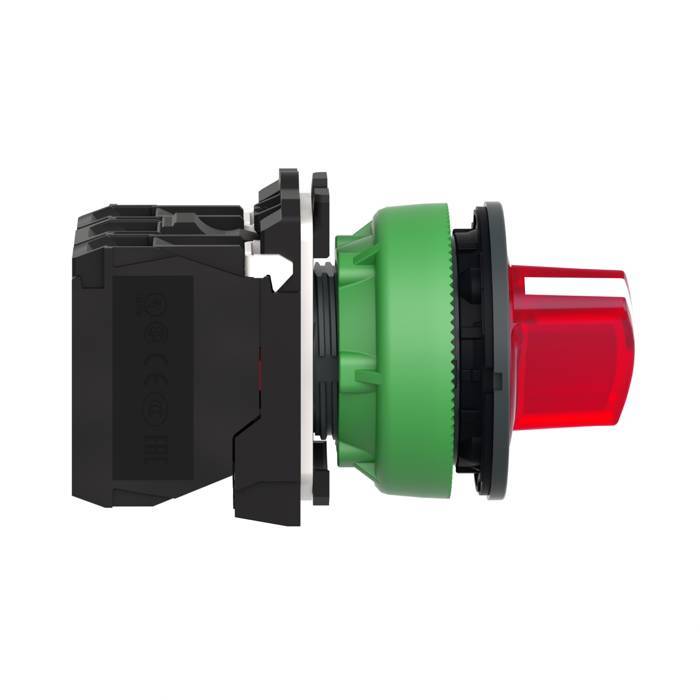

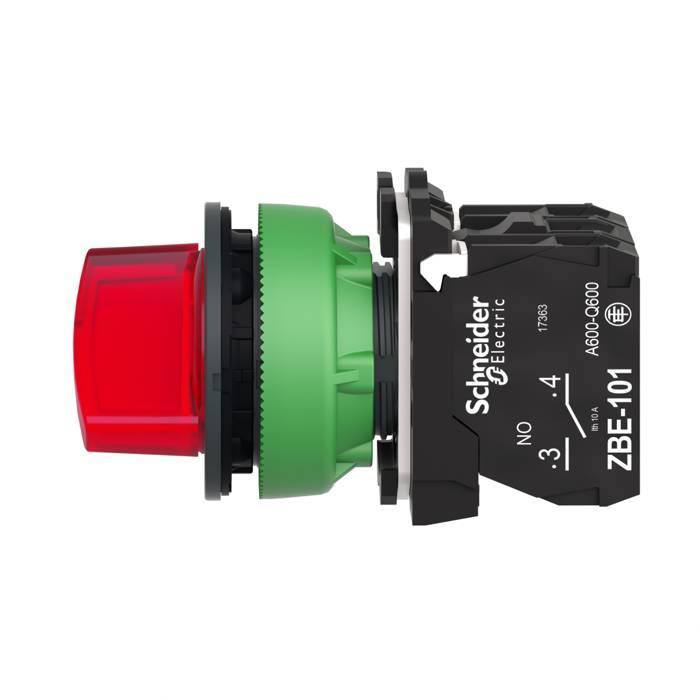

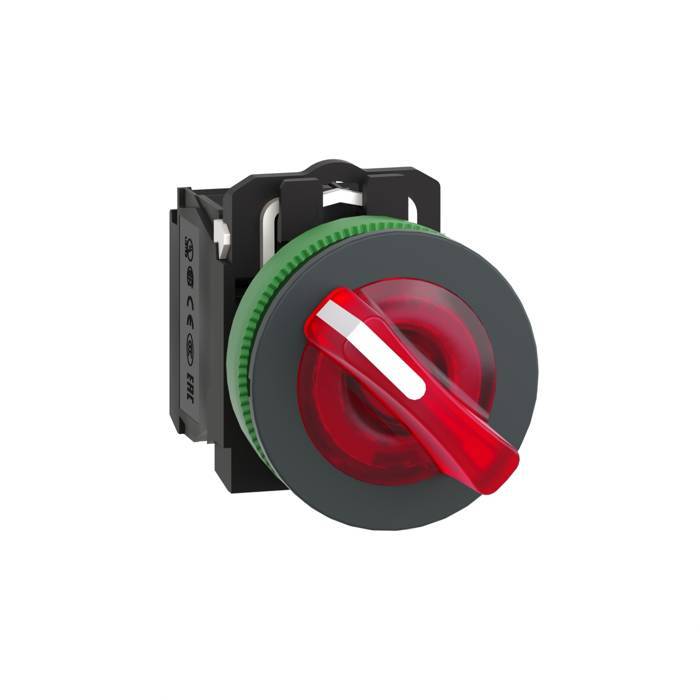

Harmony XB4 - bouton à manette lumin - O22 - 2 pos fix - rouge - 1O+1F - 24V

BOUTON TOURNANT LUMINEUX ROUGE

Code article : SCHXB4BK124B5

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	75,9120 € / U


	Prix unitaire net HT
	42,5185 € / U
	soit :
	51,0222 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110892208
Réf. fabricant : XB4BK124B5

Fabriqué en France

Informations complémentaires :
Harmony XB4 - bouton tournant - à manette - lumineux - DEL
intégrée - rouge - O22 - collerette dépassante - métal
chromé - 2 positions - fixes - 1O+1F - 24VACDC - fixation
O22 - raccordement par vis-étrier

Gamme de produits :	Harmony XB4

Fonction produit :	Sélecteur allumé

Nom de l'appareil :	XB4

Matériau de la collerette :	Métal plaqué chrome

Matière de l'embase de fixation :	Zamak

Type de tête :	Standard

Diamètre de fixation :	22ámm

Vente par quantité indivisible :	1

Forme de la tête de l'unité de signalisation :	Rond

Type d'unité de commande :	position maintenue

Profil de l'unité de commande :	Rouge manette standard

Positions de l'unité de commande :	2 position 90°

Description des contacts :	1 "O" + 1 "F"

Fonctionnement des contacts :	A action dépendante

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Source lumineuse :	LED protégée

Culot de lampe :	Tout LED

(us) tension d'alimentation :	24 V CA/CC à 50/60 Hz

Hauteur :	47ámm

Largeur :	30ámm

Profondeur :	68ámm

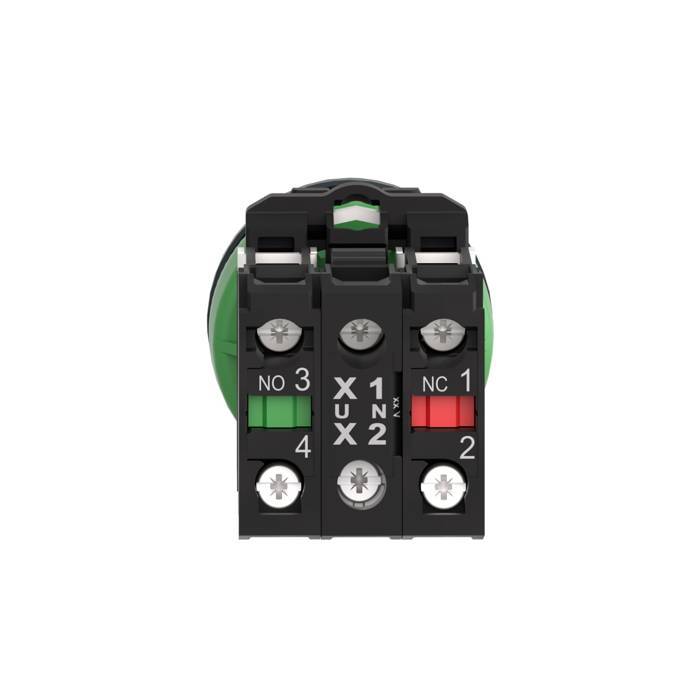

Description des bornes iso n°1 :	(13-14)NO(21-22)NC

Poids du produit :	0,111ákg

Tenue au nettoyage haute pression :	7000000áPa à 55á°C, distance : 0,1 m

Utilisation des contacts :	Contacts standards

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Couple de fonctionnement :	0,14áN.m état électrique modifié par "F"

Endurance mécanique :	1000000ácycle

Couple de serrage :	0,8à1,2áN.m se conformer à EN 60947-1

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Protection contre les courts-circuits :	10áA cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ith) courant thermique conventionnel :	10áA se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600áV (degré de pollution 3) se conformer à EN 60947-1

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à EN 60947-1

(ie) courant assigné d'emploi :	3áA à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16áA à 120 V, AC-15, A600 se confor

Durée de vie électrique :	1000000ácycle, AC-15, 2áA à 230 V, cadence de fonctionnement <3600ácyc/h, facteur de charg

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1ámA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10e

Type de signalisation :	Fixe

Limites de la tension d'alimentation :	19,2à30áV CC21,6à26,4áV CA

Consommation électrique :	18 mA

Durée de vie :	100000áH à la tension nominale et à 25á°C

Tenue aux ondes de choc :	1ákV se conformer à CEI 61000-4-5

Présentation du produit :	Produit complet

Traitement de protection :	TH

Température ambiante pour le stockage :	-40à70á°C

Température de fonctionnement :	-40à70á°C

Classe de protection contre les chocs électriques :	Classe I se conformer à IEC 60536

Degré de protection ip :	IP66 se conformer à CEI 60529IP67IP69IP69K

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Tenue aux chocs ik :	IK06 se conformer à IEC 50102

Normes :	EN/IEC 60947-5-1JIS C8201-5-1EN/IEC 60947-5-4CSA C22.2 No 14UL 508EN/IEC 60947-5-5EN/IEC 6

Certifications du produit :	LROS (Lloyds register of shipping)ULCSAGLRINADNVBV

Tenue aux vibrations :	5 gn (f= 2à500áHz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	30 gn (durée = 18áms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Tenue aux transitoires rapides :	2ákV se conformer à CEI 61000-4-4

Tenue aux champs électromagnétiques rayonnés :	10áV/m se conformer à CEI 61000-4-3

Tenue aux décharges électrostatiques :	6ákV sur le contact (parties métalliques) se conformer à CEI 6100-4-118ákV à lÆair libre (

Emission électromagnétique :	ClasseáB se conformer à IEC 55011

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Hauteur (mm) :	36

Largeur (mm) :	91

Profondeur (mm) :	54

Poids (g) :	111

Mots clés : XB4BK124B5 BK124B5 XB4BK124B5 Harmony bouton tournant lumineux rouge diam22 a manette 2 positions 24 lumin pos fix 3389110892208 schxb4bk124b5
