Dialogue Homme-Machine » Schneider Electric » Boîtes A Boutons

Information(s) non contractuelle(s)

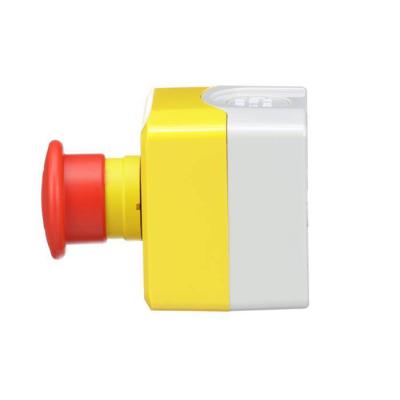

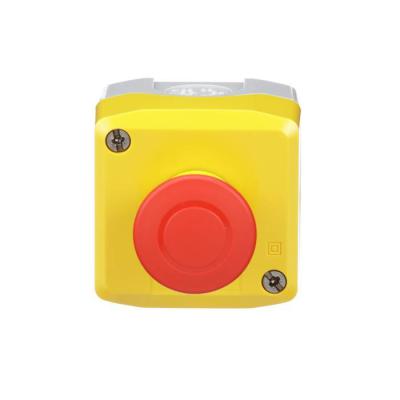

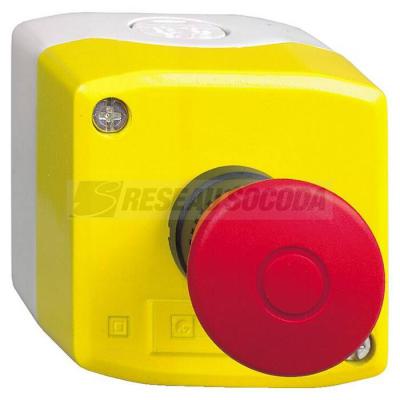

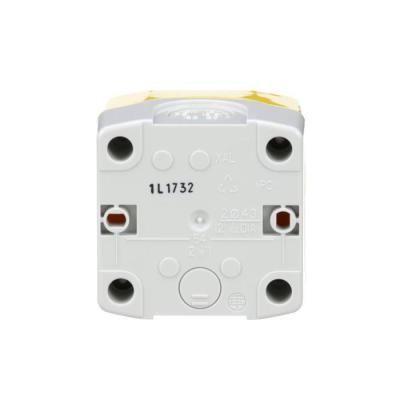

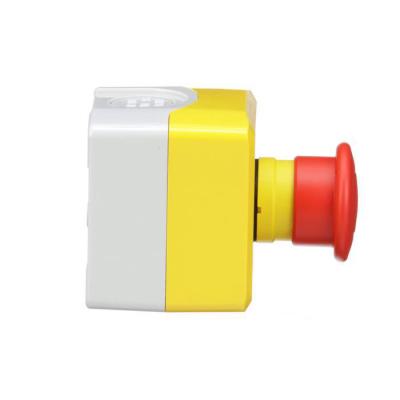

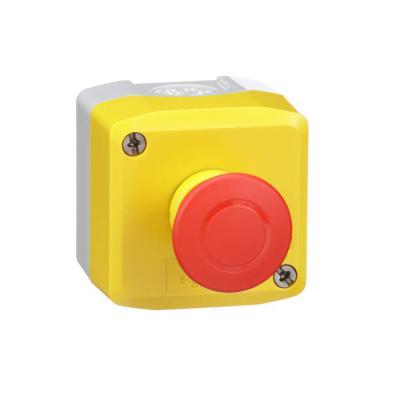

Harmony - Boite arret d urgence

BOITE ARRET D URGENCE

Code article : SCHXALK198H7

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	70,4520 € / U


	Prix unitaire net HT
	39,4604 € / U
	soit :
	47,3525 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480669033
Réf. fabricant : XALK198H7

Informations complémentaires :
Harmony - boîte équipée XALK jaune - plastique - 1
bouton-poussoir O40mm coup de poing rouge - 1O sans
marquage - pousser-tirer - 1 entrée de câble <= 14mm | 2
préperçages Pg 13 et ISO M20 <= 12mm - IP66 - norme UL

Ip :	IP66 se conformer à CEI 60529IP67IP69IP69K

Matière :	Polycarbonate

Poids :	0,183 kg

Type :	Poste de commande complet

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Entrée de câble :	1 masque pour entrée de câble 014 mm2 préperçages pour presse-étoupe de câble Pg 13 et ISO

Fiabilité électrique :	< 10exp(-6) à 5 V, 1 mA se conformer à EN/IEC 60947-5-4 < 10exp(-8) à 17 V, 5 mA se confor

Normes :	EN/IEC 60947-5-1CSA C22.2 No 14UL 508IEC 60364-5-53EN/IEC 60947-1JIS C 4520EN/IEC 60947-5-

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Composition de la boite de commande :	1 bouton-poussoir O 40 mm coup de poing, rouge 1 "O" non marqué marquage

Course d'actionnement :	1,5 mm (état électrique modifié par "O")4,3 mm (course totale)

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

Destination du produit :	Pour unités de commande et signalisation XB5 O 22 mm

Application de la boîte pendante :	Fonction d'arrêt d'urgenceFonction coupure d'urgence

Tenue aux vibrations :	5 gn (f= 12500 Hz) se conformer à CEI 60068-2-6

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Couple de serrage :	0,81,2 N.m se conformer à EN/IEC 60947-1

Description des opérateurs :	Rouge, sans marquage 'O', 1 contact 'O'

Tenue au nettoyage haute pression :	7000000 Pa à 55 °C, distance : 0,1 m

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

Catégorie de surtension :	Classe II se conformer à IEC 60536

Profil environnemental :	Profil environnemental du Produit

Profil du dispositif de commande :	1 bouton-poussoir coup de poing

Régulation rohs chine :	Déclaration RoHS pour la Chine

Tenue aux chocs ik :	IK03 se conformer à EN 50102

Type de déverrouillage :	déverrouillage par traction

Profil de circularité :	Informations de fin de vie

Matière des contacts :	Alliage d'argent (Ag/Ni)

Couleur de la base du boîtier :	Gris clair (RAL 7035)

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Mode de pose :	montage en saillie

Régulation reach :	Déclaration REACh

Couleur du capot :	Jaune (RAL 1021)

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Remise à zéro :	Pousser-tirer

Gamme de produits :	Harmony XALK

Endurance mécanique :	300000 cycle

Certifications du produit :	CSAlisté UL

Type de raccordement du circuit auxiliaire :	borne à vis

Température ambiante de stockage :	-4070 °C

Température de l'air ambiant en fonctionnement :	-4070 °C

Garantie :	18 mois

Hauteur de l'emballage 1 :	9,8 cm

Largeur de l'emballage 1 :	7,4 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Nom de l'appareil :	XALK

Force d'actionnement :	50 N

Longueur de l'emballage 1 :	7 cm

Diamètre de trou (mm) :	22,5

Diamètre du bouchon (mm) :	40,0

Indice de protection (ip) :	IP67

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Traitement de protection :	TH

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : XALK198H7 K198H7 XALK198H7 BOITE ARRET D URGENCE XALK194H7 harmony xalk 3606480669033 schxalk198h7
