Contrôle, Commande, Relayage » Schneider Electric » Zelio Relay Relais Statiques

Information(s) non contractuelle(s)

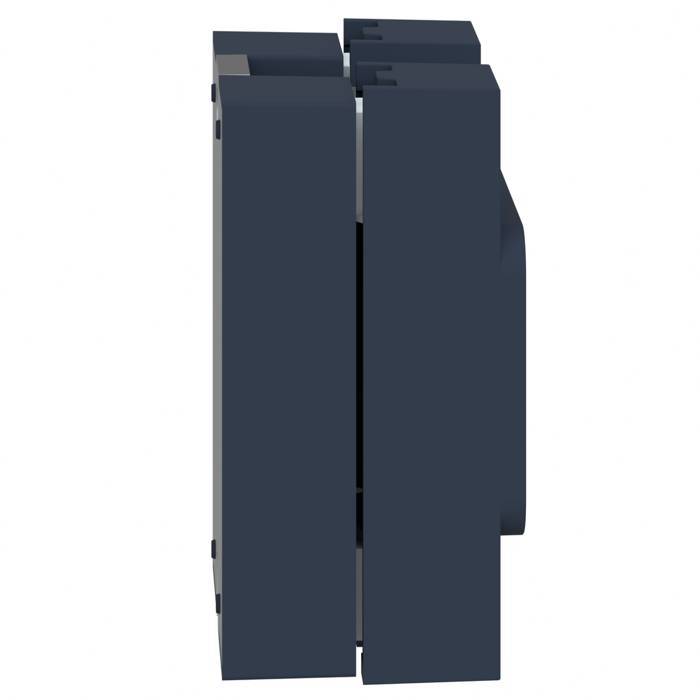

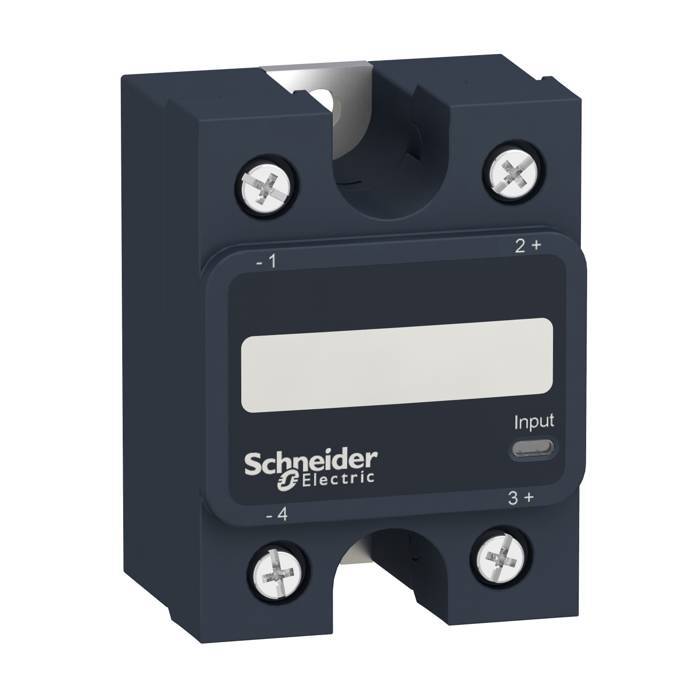

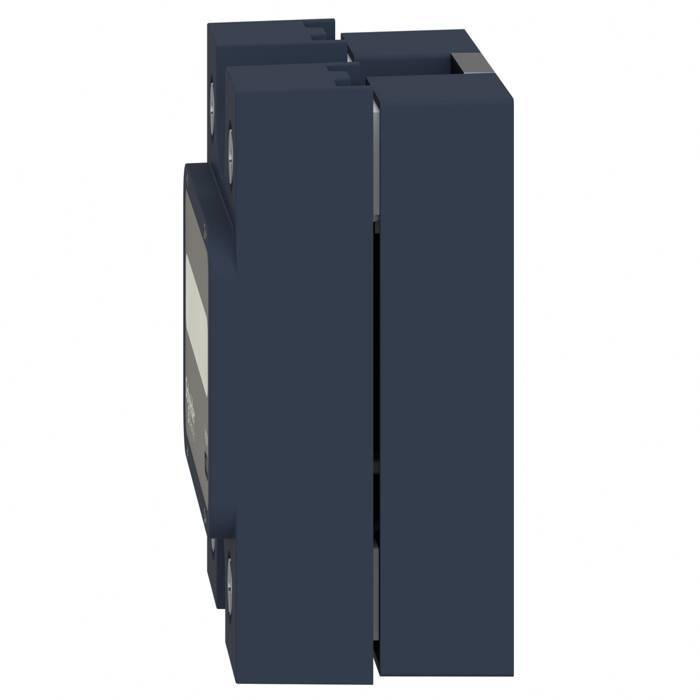

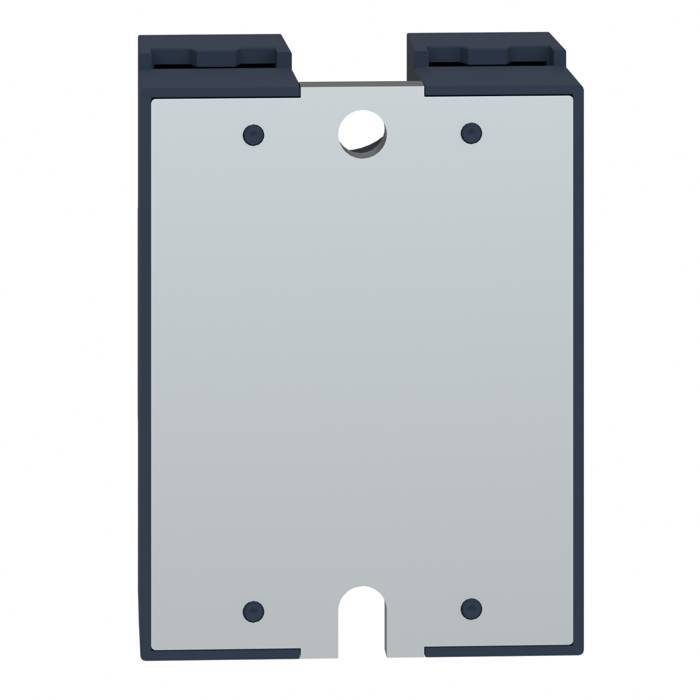

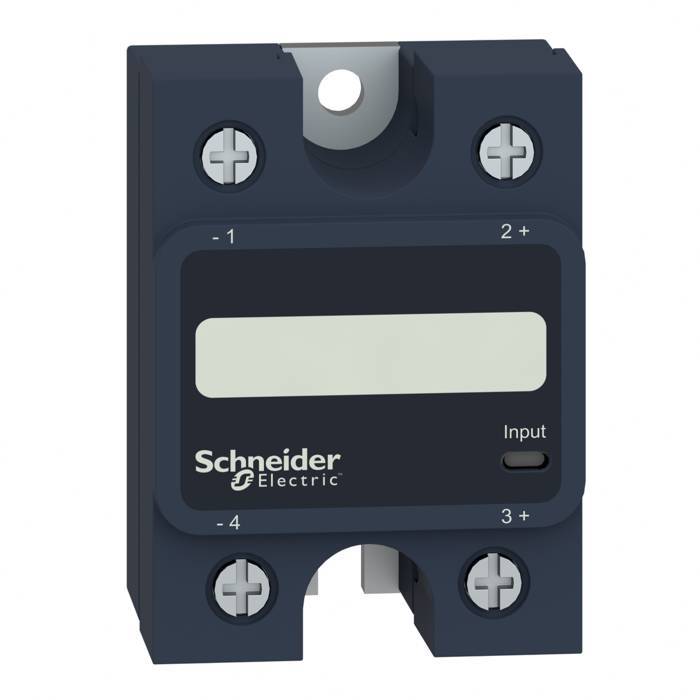

Harmony - relais statique - panneau - cde 4-32Vcc - 48-660Vca - 90A

Harmony SSP - 660Vca - 75A

Code article : SCHSSP1A490BDT

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	273,8880 € / U


	Prix unitaire net HT
	145,5996 € / U
	soit :
	174,7195 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606485442099
Réf. fabricant : SSP1A490BDT

Informations complémentaires :
Harmony - relais statique - panneau - entrée 4-32Vcc/sortie
48-660Vca - 90A - monophasé - sortie SCR, commutation
tension nulle - avec conducteur thermique - IP20

Ip :	IP20

Poids :	3,274 kg

Type :	Relais statique jusqu'à 125 A

Mode de raccordement :	Bornes à vis: 0,2 à 3,3 mm², (AWG 24 à AWG 12) avec embout pour entréeBornes à vis: 0,5 à

Co-ordination type :	Type 1 - 63 A disjoncteur miniature (MCB) - courbe BType 2 - 50 A disjoncteur miniature (M

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Maximum i²t pour la fusion :	5976 A².s pour 8,33 ms à 60 Hz demi-cycle 6560 A².s pour 10 ms à 50 Hz demi-cycle

Tenue diélectrique :	4 kV CA pour entrée/sortie4 kV CA pour entrée ou sortie du boitier

Normes :	CSA C22.2 No 14-13EN/IEC 60950-1UL 508EN/CEI 62314

Couple de serrage :	1,5...1,7 N.m pour entrée2...2,2 N.m pour sortie

(uimp) tension assignée de tenue aux chocs :	6 kV sortie vers coffret6 kV entrée à sortie

Motor controller rating :	1,5 hp 120 V AC3 hp 240 V AC7,5 hp 480 V AC

Type de sortie statique :	Commutation tension nulleSortie SCR

Temps de réponse :	0,5 cycle (marche)0,5 cycle (arrêt)

Données de fiabilité de la sécurité :	MTTFd = 1875,9 annéesB10d = 1731395

Dv/dt :	500 V/µs arrêt à tension maximale

Profil environnemental :	Profil environnemental du Produit

Thermal resistance :	0,27 °C/W jonction vers coffret

Régulation rohs chine :	Déclaration RoHS pour la Chine

Power factor :	0,5 (avec charge maximale)

Profil de circularité :	Informations de fin de vie

Mode de commutation de sortie :	Commutation tension nulle

Thermal pad impedance :	0,48 °C-in²/W à 25 kg/cm3

Gamme de produits :	Relais statique Harmony

Maximum capacitance :	8 pF pour entrée/sortie

Led indicator :	LED, vert pour entrée

Statut environnemental de l'offre :	Produit Green Premium

Accessoire fournis :	Conducteur thermique

Courant de pointe :	1200 A pour 16,6 ms

Résistance d'isolement :	1000 M? à 500 V CC

Chute de tension maximale :	<1,15 V en marche

Régulation reach :	Déclaration REACh

Présentation du produit :	Produit complet

Tension de commutation minimale :	4 V CC marche

Tension de coupure maximale :	1 V CC arrêt

Tension de sortie :	48 660 V AC

Courant de fuite maximum :	1 mA arrêt

Température ambiante de stockage :	-40 125 °C

Certifications du produit :	ULCSACEEAC

Marquage :	EACULCECSA

Number of phases :	Monophasé

(uc) tension circuit de commande :	4 32 V CC

Courant de charge :	0,15 90 A

Température de l'air ambiant en fonctionnement :	-40 80 °C

Support de montage :	Panneau

Input current :	7 12 mA

Garantie :	18 mois

Transient overvoltage :	1200 V

Hauteur de l'emballage 1 :	3,8 cm

Largeur de l'emballage 1 :	4,8 cm

Longueur de l'emballage 1 :	6,5 cm

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	15 cm

Longueur de l'emballage 2 :	40 cm

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	660,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	660,0

Tension de fonctionnement (v) :	660,0

Type de tension d'actionnement :	AC/DC

Nom de l'appareil :	SSP1

Courant nominal (in) :	90 A

Courant de fonctionnement nominal à ca-1 (a) :	90,0

Courant de fonctionnement nominal à ca-3 (a) :	90,0

Courant de fonctionnement nominal à ca-51 (a) :	90,0

Courant de fonctionnement nominal à ca-53a (a) :	90,0

Courant de fonctionnement nominal à ca-53b (a) :	90,0

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S01

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de phases :	1,0

Tension d'alimentation de courant nominal us cc (v) :	4,0

Nb produits dans l'emballage 2 :	30

Qc carton :	30

Qct :	CT

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : SSP1A490BDT Zelio relais statique panneau entree 4-32Vcc/sortie 48-660Vca 90A harmony entrée vcc sortie vca 3606485442099 schssp1a490bdt
