Contrôle, Commande, Relayage » Schneider Electric » Zelio Relay Relais Statiques

Information(s) non contractuelle(s)

Harmony Relay - Relais statique - panneau - cde 90-280Vca - 24-300Vca - 50A

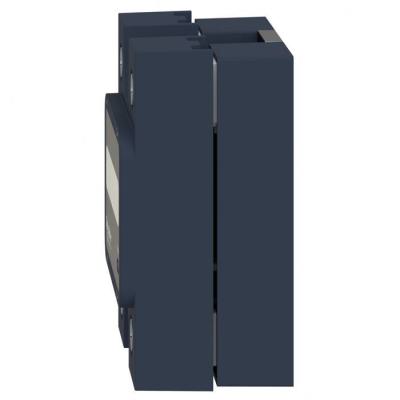

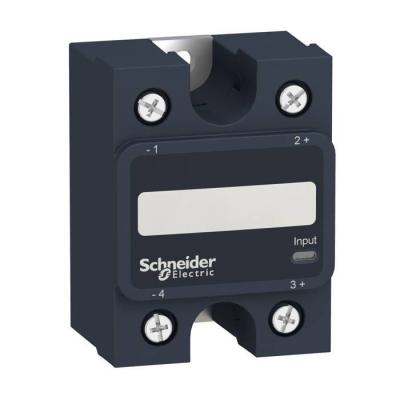

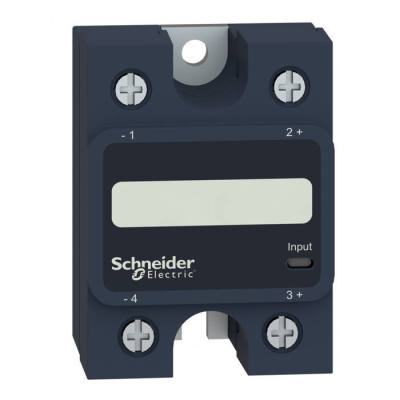

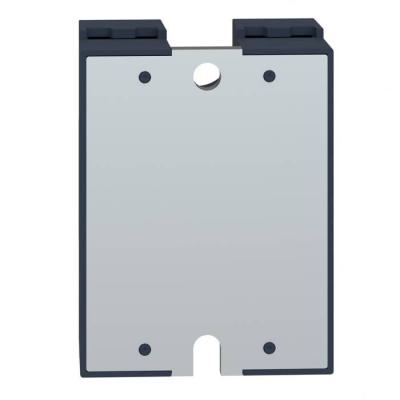

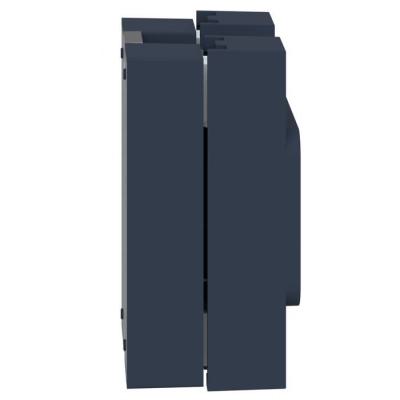

Harmony SSP - 300Vca - 25A

Code article : SCHSSP1A150M7T

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	227,8680 € / U


	Prix unitaire net HT
	121,1352 € / U
	soit :
	145,3622 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606485442136
Réf. fabricant : SSP1A150M7T

Informations complémentaires :
Harmony Relay - relais statique - panneau - entrée
90-280Vca/sortie 24-300Vca - 50A - monophasé - sortie SCR,
commutation tension nulle - avec conducteur thermique - IP20

Ip :	IP20

Poids :	3,346 kg

Type :	Relais statique jusqu'à 50 A

Mode de raccordement :	Bornes à vis: 0,2 à 3,3 mm², (AWG 24 à AWG 12) avec embout pour entréeBornes à vis: 0,5 à

Co-ordination type :	Type 1 - 40 A disjoncteur miniature (MCB) - courbe BType 2 - 32 A disjoncteur miniature (M

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Maximum i²t pour la fusion :	1621 A².s pour 8,33 ms à 60 Hz demi-cycle 1770 A².s pour 10 ms à 50 Hz demi-cycle

Tenue diélectrique :	4 kV CA pour entrée/sortie4 kV CA pour entrée ou sortie du boitier

Normes :	UL 508CSA C22.2 No 14-13EN/IEC 60950-1EN/CEI 62314

Couple de serrage :	1,5...1,7 N.m pour entrée2...2,2 N.m pour sortie

(uimp) tension assignée de tenue aux chocs :	6 kV sortie vers coffret6 kV entrée à sortie

Type de sortie statique :	Commutation tension nulleSortie SCR

Données de fiabilité de la sécurité :	MTTFd = 1875,9 annéesB10d = 1731395

Dv/dt :	500 V/µs arrêt à tension maximale

Profil environnemental :	Profil environnemental du Produit

Thermal resistance :	0,45 °C/W jonction vers coffret

Régulation rohs chine :	Déclaration RoHS pour la Chine

Motor controller rating :	0,75 hp 120 V AC2 hp 240 V AC

Temps de réponse :	30 ms (arrêt)25 ms (marche)

Power factor :	0,5 (avec charge maximale)

Profil de circularité :	Informations de fin de vie

Mode de commutation de sortie :	Commutation tension nulle

Thermal pad impedance :	0,48 °C-in²/W à 25 kg/cm3

Gamme de produits :	Relais statique Harmony

Maximum capacitance :	8 pF pour entrée/sortie

Led indicator :	LED, vert pour entrée

Statut environnemental de l'offre :	Produit Green Premium

Accessoire fournis :	Conducteur thermique

Courant de pointe :	625 A pour 16,6 ms

Résistance d'isolement :	1000 M? à 500 V CC

Chute de tension maximale :	<1,15 V en marche

Régulation reach :	Déclaration REACh

Présentation du produit :	Produit complet

Tension de commutation minimale :	90 V CA marche

Tension de coupure maximale :	10 V CA arrêt

Tension de sortie :	24 à 300 V AC

(uc) tension circuit de commande :	90 280 V CA

Courant de fuite maximum :	1 mA arrêt

Température ambiante de stockage :	-40 125 °C

Certifications du produit :	ULCSACEEAC

Marquage :	CEULCSAEAC

Number of phases :	Monophasé

Courant de charge :	0,15 50 A

Température de l'air ambiant en fonctionnement :	-40 80 °C

Input current :	5 10 mA

Garantie :	18 mois

Hauteur de l'emballage 1 :	3,8 cm

Largeur de l'emballage 1 :	4,8 cm

Longueur de l'emballage 1 :	6,5 cm

Transient overvoltage :	600 V

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	15 cm

Longueur de l'emballage 2 :	40 cm

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	280,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	280,0

Tension de fonctionnement (v) :	300,0

Nom de l'appareil :	SSP1

Courant nominal (in) :	50 A

Courant de fonctionnement nominal à ca-1 (a) :	50,0

Courant de fonctionnement nominal à ca-3 (a) :	50,0

Courant de fonctionnement nominal à ca-51 (a) :	50,0

Courant de fonctionnement nominal à ca-53a (a) :	50,0

Courant de fonctionnement nominal à ca-53b (a) :	50,0

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S01

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de phases :	1,0

Nb produits dans l'emballage 2 :	30

Type de tension d'actionnement :	AC

Qc carton :	30

Qct :	CT

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : SSP1A150M7T Zelio relais statique panneau entree 90-280Vca/sortie 24-300Vca 50A harmony entrée vca sortie 3606485442136 schssp1a150m7t
