Contrôle, Commande, Relayage » Schneider Electric » Zelio Relay Relais Statiques

Information(s) non contractuelle(s)

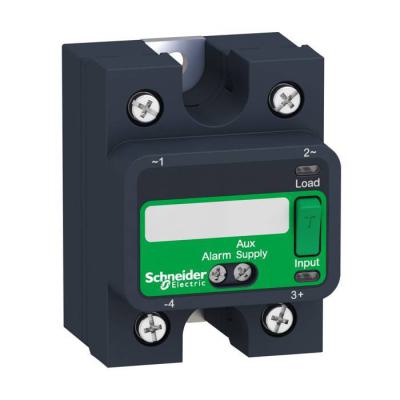

Harmony - relais statique - panneau - cde 4-32 Vcc - 24-300 Vca - 25A

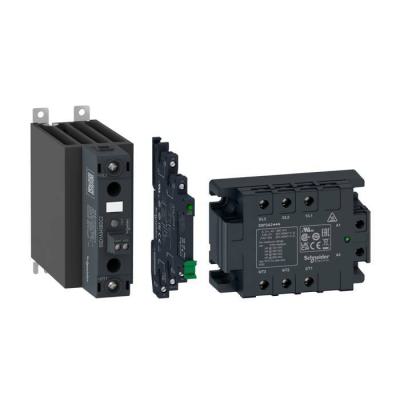

Harmony SSP - 300Vca - 75A

Code article : SCHSSP1A125BDS

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	249,6000 € / U


	Prix unitaire net HT
	132,6880 € / U
	soit :
	159,2256 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606485442228
Réf. fabricant : SSP1A125BDS

Informations complémentaires :
Harmony - relais statique - panneau - cde 4-32 Vcc - 24-300
Vca - 25A

Ip :	IP20

Poids :	3,408 kg

Type :	Relais statique jusqu'à 30 A

Compatibilité électromagnétique :	Décharge électrostatique 6 kV critère A décharge par contact se conformer à CEI 6100-4-11D

Mode de raccordement :	Bornes à vis: 0,2 à 3,3 mm², (AWG 24 à AWG 12) avec embout pour entréeBornes à vis: 0,5 à

Led indicator :	LED, fixe, vert pour état ON pour Entrée commande / Bouton test ActionnéLED, fixe, jaune p

Couple de serrage :	1,5...1,7 N.m pour entrée2...2,2 N.m pour sortie17.7...19.47 lb.in pour sortie13.27...15.0

Auxiliary/alarm connection terminal :	Connecteur du type à vis, 0,51,5 mm² (4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²) avec perforé

Co-ordination type :	Type 1 - 25 A disjoncteur miniature (MCB) - courbe BType 2 - 20 A disjoncteur miniature (M

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Maximum i²t pour la fusion :	259 A².s pour 8,33 ms à 60 Hz demi-cycle 258 A².s pour 10 ms à 50 Hz demi-cycle

Tenue diélectrique :	4 kV CA pour entrée/sortie4 kV CA pour entrée ou sortie du boîtier

Normes :	UL 508EN/CEI 62314CSA C22.2 No 14-13EN/IEC 60950-1

(uimp) tension assignée de tenue aux chocs :	6 kV sortie vers coffret6 kV entrée à sortie

Type de sortie statique :	Sortie SCRCommutation tension nulle

Temps de réponse :	0,5 cycle (marche)0,5 cycle (arrêt)

Données de fiabilité de la sécurité :	B10d = 1731395MTTFd = 1875,9 années

Dv/dt :	500 V/µs arrêt à tension maximale

Profil environnemental :	Profil environnemental du Produit

Thermal resistance :	0,8 °C/W jonction vers coffret

Régulation rohs chine :	Déclaration RoHS pour la Chine

Motor controller rating :	0,5 hp 120 V AC1 hp 240 V AC

Power factor :	0,5 (avec charge maximale)

Profil de circularité :	Informations de fin de vie

Mode de commutation de sortie :	Commutation tension nulle

Maximum capacitance :	10 pF pour entrée/sortie

Gamme de produits :	Relais statique Harmony

Statut environnemental de l'offre :	Produit Green Premium

Accessoire fournis :	Conducteur thermique

Courant de pointe :	250 A pour 16,6 ms

Résistance d'isolement :	1000 M à 500 V CC

Chute de tension maximale :	<1,15 V en marche

Régulation reach :	Déclaration REACh

Input current :	10 mA à 12 V CC

Maximum alarm output current :	30 mA à 32 V CC

Présentation du produit :	Produit complet

Tension de commutation minimale :	4 V CC marche

Tension de sortie :	24 à 300 V AC

Tension de coupure maximale :	1 V CC arrêt

Courant de fuite maximum :	1 mA arrêt

Température ambiante de stockage :	-40125 °C

Certifications du produit :	EACCSAULCE

Marquage :	EACULCSACE

Number of phases :	Monophasé

(uc) tension circuit de commande :	432 V CC

Courant de charge :	0,1525 A

Température de l'air ambiant en fonctionnement :	-4080 °C

Tension d'alimentation de courant nominal us cc (v) :	3,0 32,0

Support de montage :	Panneau

Garantie :	18 mois

Minimum load current :	150 mA

Hauteur de l'emballage 1 :	4,8 cm

Largeur de l'emballage 1 :	4,7 cm

Longueur de l'emballage 1 :	6,5 cm

Transient overvoltage :	600 V

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	15 cm

Longueur de l'emballage 2 :	40 cm

Nom de l'appareil :	SSP1

Courant nominal (in) :	25 A

Courant de fonctionnement nominal à ca-1 (a) :	25,0

Courant de fonctionnement nominal à ca-51 (a) :	25,0

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S01

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de phases :	1,0

Commutation au passage à zéro :	Oui

Nb produits dans l'emballage 2 :	28

Qc carton :	28

Qct :	CT

Type de tension d'actionnement :	DC

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : schneider electric zelio relay automatisme industriel controle transformateur alimentation raccordem harmony relais statique panneau entrée vcc sortie vca ssp1a125bds 3606485442228 schssp1a125bds
