Contrôle, Commande, Relayage » Schneider Electric » Zelio Relay Relais Statiques

Information(s) non contractuelle(s)

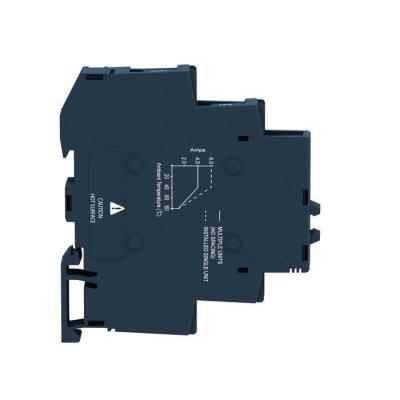

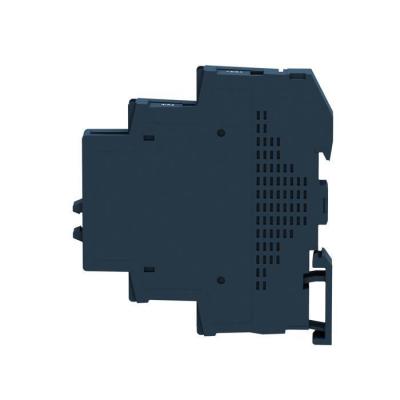

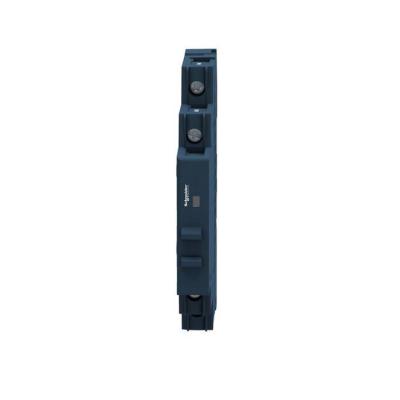

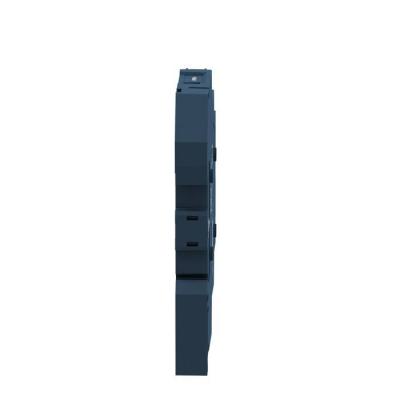

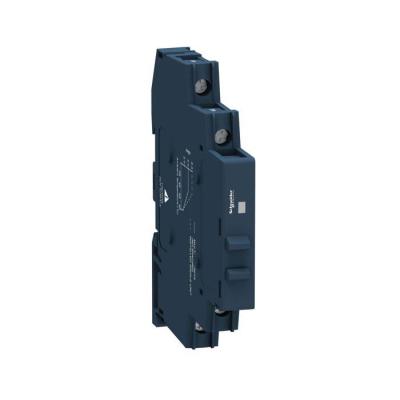

Harmony Relais - 1 phase SSRelais - 280Vca - 6A - 24Vcc

Harmony SSM Relais - 1Ph - 6A

Code article : SCHSSM1A16BD

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	92,7000 € / U


	Prix unitaire net HT
	49,2795 € / U
	soit :
	59,1354 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480579363
Réf. fabricant : SSM1A16BD

Informations complémentaires :
Harmony Relay - relais statique - 1 phase sans relais -
280Vca - 6A - 24Vcc - H90,3mmxL11mxP83,7mm - courant
nominal : 12 A - montage : rail DIN symétrique - IP20

Ip :	IP20

Poids :	6,797 kg

Type :	Solid state relay up to 10 A

Mode de raccordement :	Bornes à vis: 1 x 0,3 à 1 x 1,5 mm², (AWG 22 à AWG 16) pour entréeBornes à vis: 1 x 0,3 à

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Maximum i²t pour la fusion :	410 A².s pour 10 ms à 50 Hz demi-cycle 375 A².s pour 8,33 ms à 60 Hz demi-cycle

Tenue diélectrique :	4 kV CA pour entrée/sortie4 kV CA pour entrée ou sortie du boîtier

Couple de serrage :	0,5...0,8 N.m pour entrée0,5...0,8 N.m pour sortie

Type de sortie statique :	Commutation tension nulleSortie SCR

Temps de réponse :	0,5 cycle (marche)0,5 cycle (arrêt)

Courant de pointe :	285 A pour 16,6 ms300 A pour 20 ms

Profil environnemental :	Profil environnemental du Produit

Dv/dt :	500 V/µs arrêt à tension maximum

Régulation rohs chine :	Déclaration RoHS pour la Chine

Normes :	CEI 62314IEC 61000CEI 60950-1

Signalisation locale :	pourétat d'entrée LED (vert)

Gamme de produits :	Harmony Solid State Relays

Power factor :	0,5 (avec charge maximale)

Profil de circularité :	Informations de fin de vie

Output switching mode :	Commutation tension nulle

Puissance moteur hp :	0,16 hp à <40 °C 240 V AC

Maximum capacitance :	10 pF pour entrée/sortie

Tenue au feu :	V0 se conformer à UL 94

Statut environnemental de l'offre :	Produit Green Premium

Support de montage :	Rail DIN symétrique

Résistance d'isolement :	1000 M à 500 V CC

Régulation reach :	Déclaration REACh

Chute de tension maximale :	<1,3 V en marche

Tension de commutation minimale :	4 V CC marche

Tension de coupure maximale :	1 V CC arrêt

Courant de fuite maximum :	0,1 mA arrêt

Tension de sortie :	24280 V AC

Température ambiante de stockage :	-30100 °C

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	24,0 280,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	24,0 280,0

Number of phases :	Monophasé

Tension circuit de commande :	432 V CC

Température de l'air ambiant en fonctionnement :	-3080 °C

Courant de charge :	0,156 A

Tension d'alimentation de courant nominal us cc (v) :	4,0 32,0

Input current :	811 mA

Hauteur :	90,3 mm

Profondeur :	83,7 mm

Garantie :	18 mois

Transient overvoltage :	600 V

Largeur :	11 mm

Certifications du produit :	CSAUL

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type de tension d'actionnement :	AC/DC

Hauteur de l'emballage 1 :	2 cm

Largeur de l'emballage 1 :	9 cm

Longueur de l'emballage 1 :	9 cm

Nom de l'appareil :	SSM

Courant nominal (in) :	6 A

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de phases :	1,0

Adapté à un montage sur rail :	Oui

Marquage :	CE

Nb produits dans l'emballage 2 :	96

Qc carton :	96

Qct :	CT

Nombre de canaux :	1

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : SSM1A16BD 1A16BD SSM1A16BD 1 PHASE SSRELAIS 280 VAC 6A 24 VDC harmony relay vca vcc 3606480579363 schssm1a16bd
