Contrôle, Commande, Relayage » Schneider Electric » Zelio Relay Relais Statiques

Information(s) non contractuelle(s)

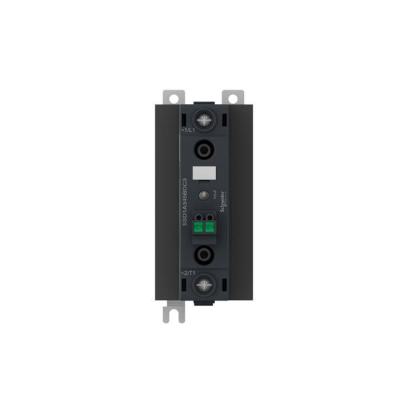

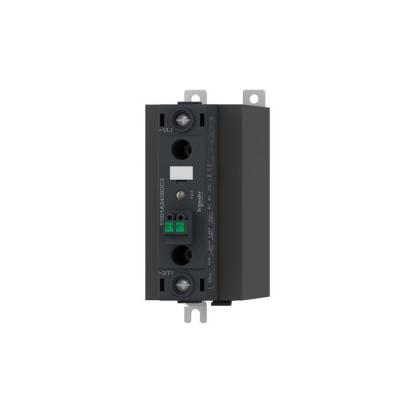

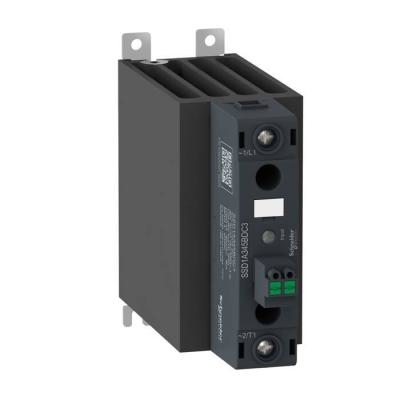

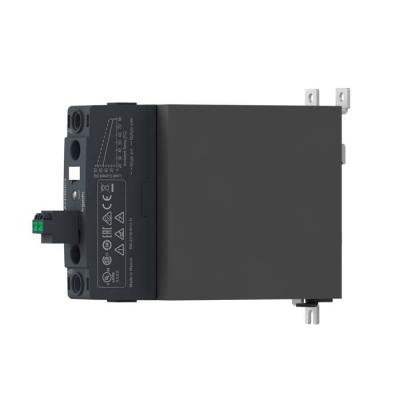

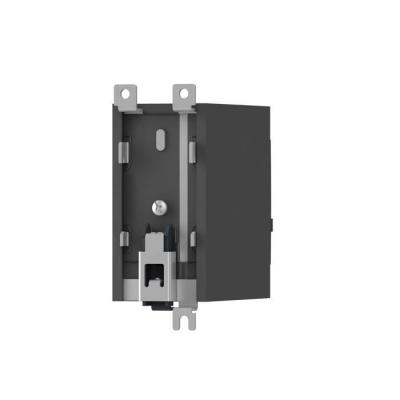

Harmony relais SSD Stat - DIN rail - 1 Ph - Cde 4 32Vdc - 48 600Vac - 45A

Harmony relais SSD 4 32V - 48

Code article : SCHSSD1A345BDC3

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	288,2160 € / U


	Prix unitaire net HT
	153,2163 € / U
	soit :
	183,8596 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489808037
Réf. fabricant : SSD1A345BDC3

Informations complémentaires :
Harmony Relay - relais statique - rail DIN, 1 phase, simple
phase - monophasé - H111,5mmxL45mxP154,4mm - 45 A - IP20 -
montage : rail DIN symétrique 35 mm - configuration avec
entrée à ressort enfichable - commutation tension nulle

Ip :	IP20

Poids :	0,507 kg

Type :	Relais statique jusqu'à 50 A

Compatibilité électromagnétique :	Décharge électrostatique 6 kV critère A décharge par contact se conformer à CEI 6100-4-11D

Tenue aux chocs mécaniques :	peak acceleration se conformer à EN/IEC 60068-2-27 peak acceleration se conformer à EN/IEC

Normes :	IEC 61373:classe B: catégorie 1IEC 60947-4-3CEI 62314CEI 60950-1CSA C22.2 No 14-13UL 508

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Tenue diélectrique :	4 kV CA pour circuit d'entrée/de sortie4 kV CA pour entrée ou sortie du boîtier

Rated impulse withstand voltage :	6 kVpourcircuit d'entrée/de sortie6 kVpourentrée ou sortie du boîtier

Motor controller rating :	0,75 kW/1 hp à 120 V CA2,24 kW/3 hp à 240 V CA3,73 kW/5 hp à 480 V CA

Type de configuration produit :	Configuration du contacteur avec entrée à ressort enfichable

Couple de serrage :	2...2,2 N.m pour load output18...20 lb.in pour load output

Tenue aux vibrations :	0,35 mm (f = 10150 Hz) se conformer à EN/IEC 60068-2-6

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Mode de raccordement :	Entrée: bornes à ressortSortie: connexion par borne

Maximum i²t pour la fusion :	2563 A².s pour 10 ms2343 A².s pour 8,33 ms

Dv/dt :	500 V/µs arrêt at maximum rated voltage

Temps de réponse :	0,5 cycle (marche)0,5 cycle (arrêt)

Profil environnemental :	Profil environnemental du Produit

Signalisation locale :	pourcontrol voltage LED (vert)

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

Mode de commutation de sortie :	Commutation tension nulle

Solid state switching type :	Commutation tension nulle

Facteur de puissance :	avec avec charge maximale

Flammability rating :	V-0 se conformer à UL 94

Gamme de produits :	Relais statique Harmony

Statut environnemental de l'offre :	Produit Green Premium

Résistance d'isolement :	1000 M à 500 V CC

Chute de tension maximale :	<1,25 V en marche

Régulation reach :	Déclaration REACh

Présentation du produit :	Produit complet

Tension de sortie :	48 à 600 V AC

Pick-up voltage :	4 V CC marche

Service assigné :	Ininterrompu

Drop-out voltage :	1 V CC arrêt

Short circuit protection coordination :	Type 1Type 2

Fréquence de fonctionnement :	47...440 Hz

Courant de fuite maximum :	1 mA arrêt

Température ambiante de stockage :	-40100 °C

Number of phases :	Monophasé

Control circuit voltage :	432 V CC

Température de l'air ambiant en fonctionnement :	-4080 °C

Input current range :	1015 mA

Courant de charge :	0,145 A

Hauteur :	111,5 mm

Profondeur :	154,4 mm

Hauteur de l'emballage 1 :	11,15 cm

Largeur de l'emballage 1 :	15,44 cm

Tension d'alimentation de courant nominal us cc (v) :	4,0 32,0

Garantie :	18 mois

Transient overvoltage :	1200 V

Device form designation :	Form 5

Longueur de l'emballage 1 :	4,5 cm

Courant à l'appel :	750 A

Largeur :	45 mm

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Nom de l'appareil :	SSD1

Courant nominal :	45 A

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de phases :	1,0

Adapté à un montage sur rail :	Oui

Courant de fonctionnement nominal à ca-1 (a) :	0,0

Courant de fonctionnement nominal à ca-3 (a) :	0,0

Courant de fonctionnement nominal à ca-51 (a) :	0,0

Courant de fonctionnement nominal à ca-53a (a) :	0,0

Courant de fonctionnement nominal à ca-53b (a) :	0,0

Commutation au passage à zéro :	Oui

Nb produits dans l'emballage 2 :	10

Qc carton :	10

Qct :	CT

Type de tension d'actionnement :	DC

Nombre de canaux :	1

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : relais statique rail din phase simple ssd1a345bdc3 3606489808037 schssd1a345bdc3
