Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

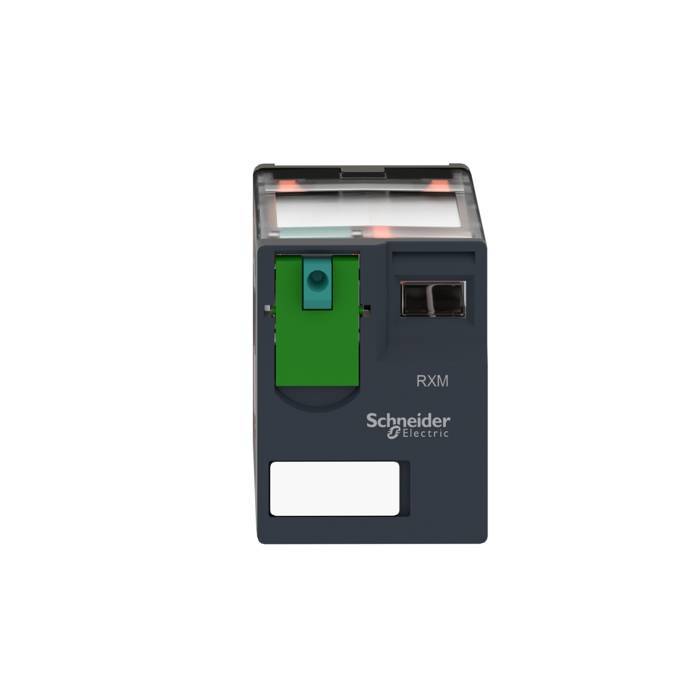

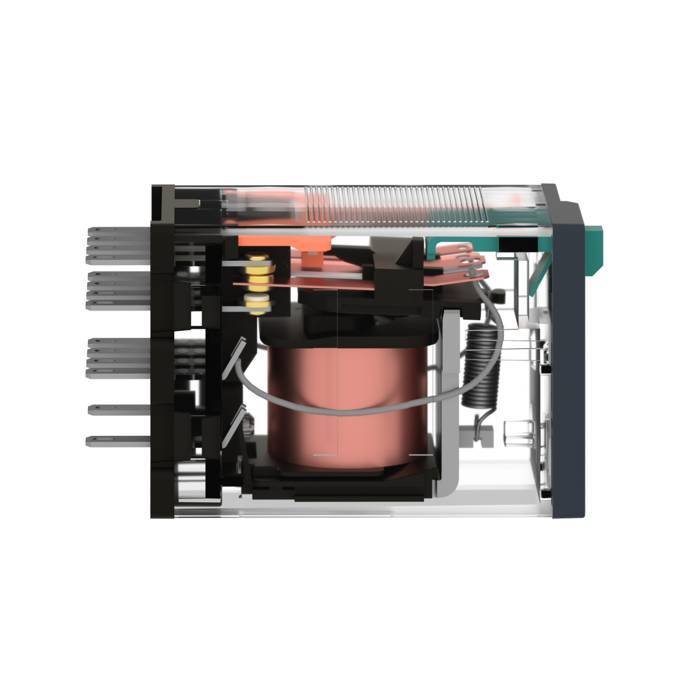

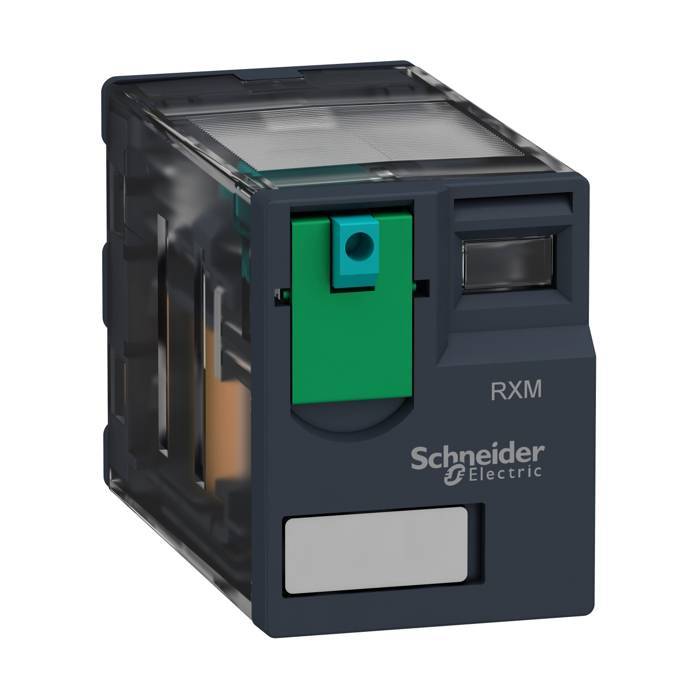

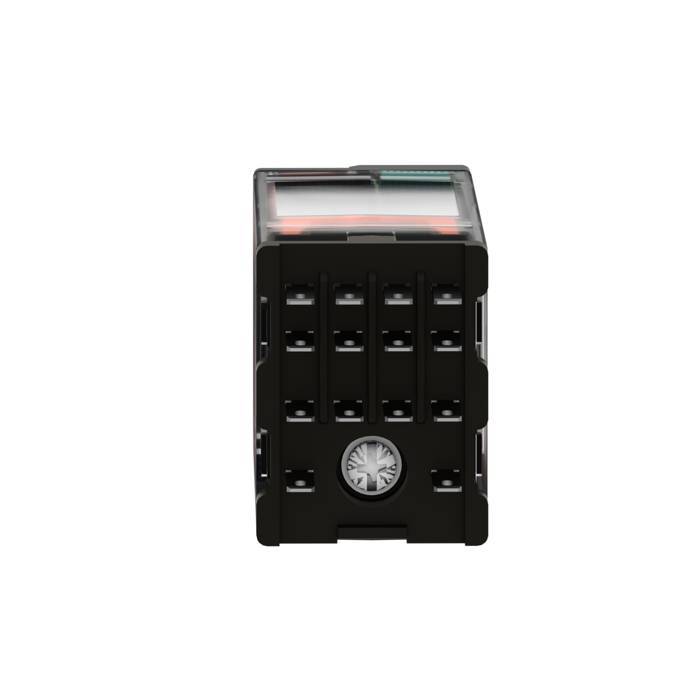

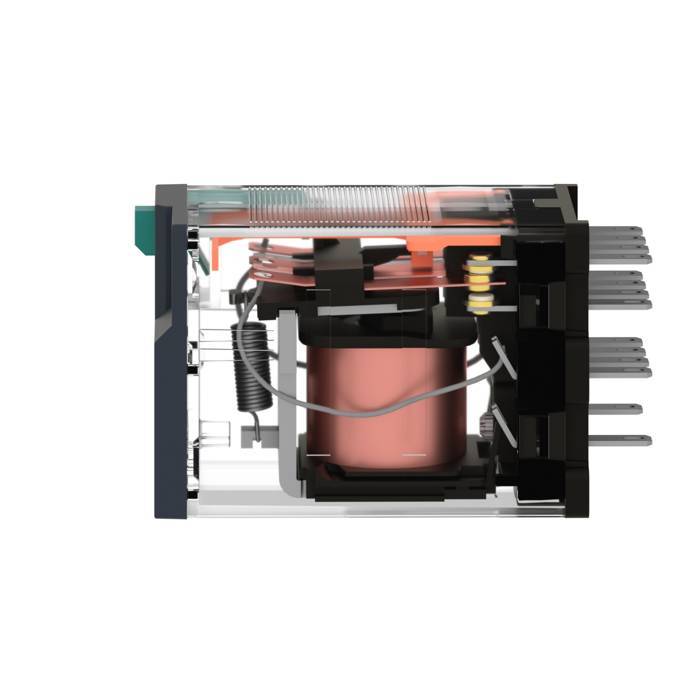

Harmony RXM - relais miniature - embroch - test - 4OF bas niv - 3A - 120VAC

relais RXM 4OF 3A 120VAC

Code article : SCHRXM4GB1F7

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	44,3640 € / U


	Prix unitaire net HT
	23,5840 € / U
	soit :
	28,3008 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119403931
Réf. fabricant : RXM4GB1F7

Informations complémentaires :
Harmony Relay RXG - relais miniature électromécanique -
broches plates type Faston - embrochable - visu mécanique -
avec bouton test - sans DEL - 4OF bas niveau - 3A - 120VAC

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,037 kg

Type :	Relais enfichable

(ie) courant assigné d'emploi :	2 A à 28 V (DC) "F" se conformer à CEI2 A à 250 V (AC) "F" se conformer à CEI1 A à 28 V (D

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10150 Hz)5 cycles en fonctionnement5 gn, amplitude = +/- 1

Tenue diélectrique :	1300 V CA entre contacts avec microcoupure isolation: 2000 V CA entre bobine et contact200

Durée de vie électrique :	100000 cycle pour résistive charge en fonction de la position de montage et de l'environne

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension d'isolement :	250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	10 gn pour en marche30 gn pour non fonctionnant

Normes :	EN/IEC 61810-1CSA C22.2 No 14UL 508

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Régulation rohs chine :	Déclaration RoHS pour la Chine

Type de commande :	Bouton de test verrouillable

Resistive rated load :	3 A à 250 V CA3 A à 28 V CC

Average coil resistance :	3630 Ohm à 20 °C +/- 15 %

(uimp) tension assignée de tenue aux chocs :	2,5 kV pendant 1,2/50 µs

Tension de coupure maximale :	250 V se conformer à CEI

Statut environnemental de l'offre :	Produit Green Premium

Certifications du produit :	GOSTLloyd'sULCECSA

Tension circuit de commande :	120 V CA 50/60 Hz

Capacité de commutation minimum :	15 mW à 3 mA, 5 V

Régulation reach :	Déclaration REACh

Matière des contacts :	Argent plaqué or

Position de montage :	Toutes positions

(ithe) courant thermique d'emploi sous enveloppe :	3 A à -4055 °C

Présentation du produit :	Produit complet

Endurance mécanique :	10000000 cycle

Consommation moyenne en va :	1,2 VA à 60 Hz

Limites de la tension assignée d'emploi :	96...132 V CA

Entraînement, polarité :	non polarisé

Pouvoir de commutation maximum :	750 VA/84 W

Average coil consumption in va :	1,2 à 60 Hz

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	120,0 120,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	120,0 120,0

Seuil de tension de retombée :	>= 0,15 Uc

Comportement de commutation de l'entraînement :	monostable

Nom de gamme :	Miniature

Température ambiante de stockage :	-4085 °C

Température de fonctionnement :	-4055 °C

Niveaux de test :	Niveau A

Poids de l'emballage 3 :	4,857 kg

Largeur de l'emballage 2 :	11,5 cm

Garantie :	18 mois

Description des contacts :	4 F/O

Operate time :	20 ms

Release time :	20 ms

Hauteur de l'emballage 1 :	41 mm

Largeur de l'emballage 1 :	28 mm

Longueur de l'emballage 1 :	21 mm

Longueur de l'emballage 2 :	10 cm

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	15 cm

Longueur de l'emballage 3 :	40 cm

Finition du raccordement électrique :	fiche

Coefficient d'utilisation :	20 %

Forme des broches :	Plat

Catégorie de protection :	RT I

Hauteur de l'emballage 2 :	3 cm

Largeur (mm) :	21,0

Hauteur (mm) :	27,0

Profondeur (mm) :	55,0

Indice de protection (ip) :	IP40

Nom de l'appareil :	RXM

Type d'emballage 1 :	PCE

Type d'emballage 2 :	CAR

Type d'emballage 3 :	S01

Nb produits dans l'emballage 3 :	120

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	120

Courant nominal (a) :	3,0

Avec pinces amovibles :	Oui

Avec contacts à guidage forcé :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	4,0

Nb produits dans l'emballage 2 :	10

Qc boite :	10

Qct :	CT

Type de tension d'actionnement :	AC

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RXM4GB1F7 4GB1F7 RXM4GB1F7 Zelio Relay RXM relais embrochable 4 OF bas niveau test 110VAC harmony miniature embroch niv vac 3389119403931 schrxm4gb1f7
