Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

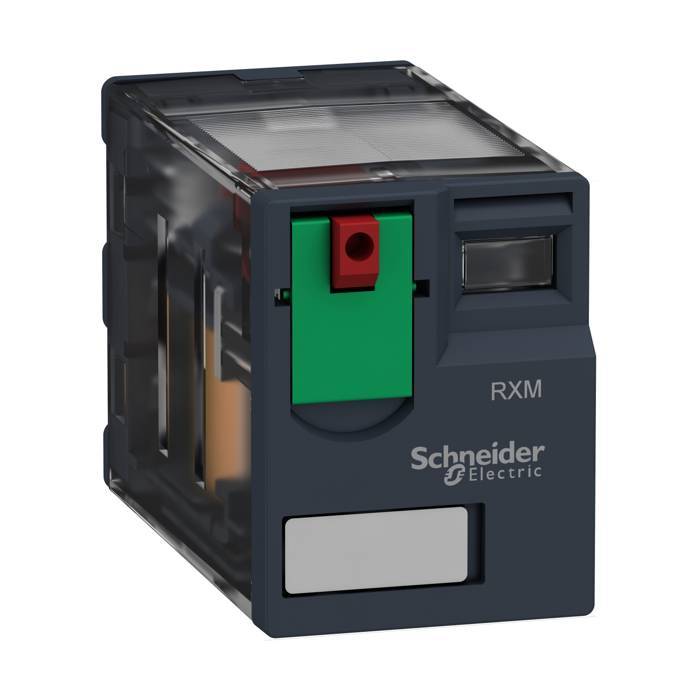

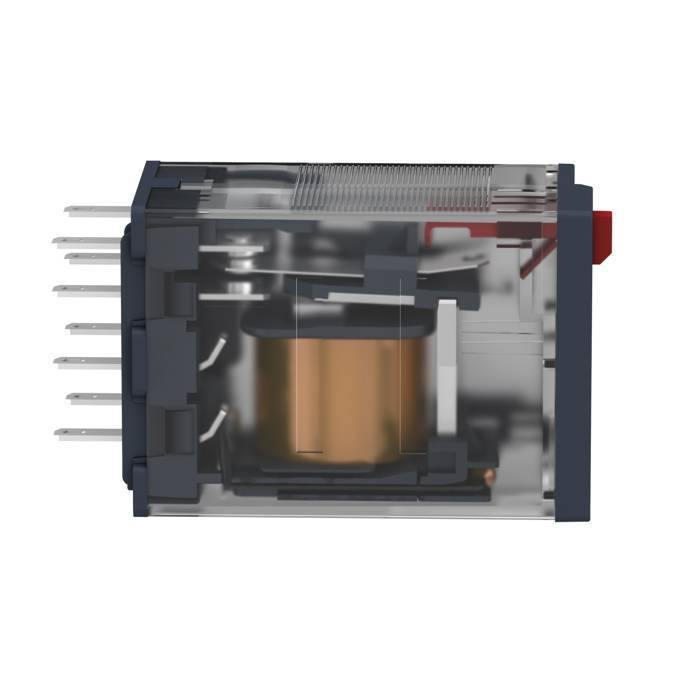

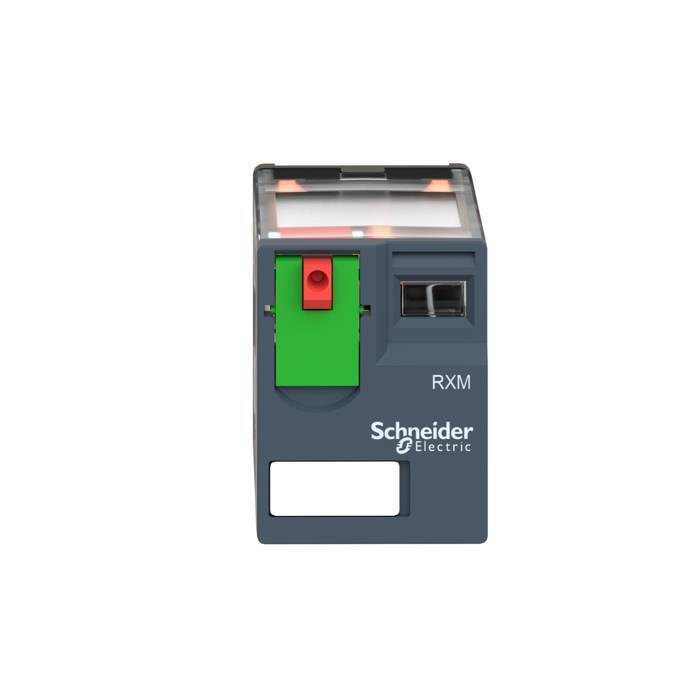

Harmony Relay RXM - relais miniature - embrochab - test+DEL - 4OF - 6A - 230VAC

relais RXM 4OF 6A 230VAC

Code article : SCHRXM4AB2P7

Disponibilité :
	13 U en stock


	Prix tarif catalogue fabricant TTC
	20,9520 € / U


	Prix unitaire net HT
	11,1381 € / U
	soit :
	13,3657 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119403887
Réf. fabricant : RXM4AB2P7

Informations complémentaires :
Harmony Relay RXG - relais miniature électromécanique -
broches plates type Faston - embrochable - visu mécanique -
avec bouton test - avec DEL - 4OF - 6A - 230VAC

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,037 kg

Type :	Relais enfichable

(ie) courant assigné d'emploi :	3 A à 28 V (DC) "O" se conformer à CEI3 A à 250 V (AC) "O" se conformer à CEI6 A à 28 V (D

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10150 Hz)5 cycles en fonctionnement5 gn, amplitude = +/- 1

Tenue diélectrique :	1300 V CA entre contacts avec microcoupure isolation: 2000 V CA entre bobine et contact200

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension d'isolement :	250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	10 gn pour en marche30 gn pour non fonctionnant

Normes :	CSA C22.2 No 14EN/IEC 61810-1UL 508

Durée de vie électrique :	100000 cycle pour résistive charge

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Régulation rohs chine :	Déclaration RoHS pour la Chine

Type de commande :	Bouton de test verrouillable

Resistive rated load :	6 A à 250 V CA6 A à 28 V CC

Average coil resistance :	15000 Ohm à 20 °C +/- 15 %

(uimp) tension assignée de tenue aux chocs :	2,5 kV pendant 1,2/50 µs

Tension de coupure maximale :	250 V se conformer à CEI

Statut environnemental de l'offre :	Produit Green Premium

Capacité de commutation minimum :	170 mW à 10 mA, 17 V

Certifications du produit :	CECSAGOSTULLloyd's

Tension circuit de commande :	230 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Position de montage :	Toutes positions

(ithe) courant thermique d'emploi sous enveloppe :	6 A à -4055 °C

Présentation du produit :	Produit complet

Pouvoir de commutation maximum :	1 500 VA/168 W

Endurance mécanique :	10000000 cycle

Consommation moyenne en va :	1,2 VA à 60 Hz

Limites de la tension assignée d'emploi :	184...253 V CA

Données de fiabilité de la sécurité :	B10d = 100000

Entraînement, polarité :	non polarisé

Average coil consumption in va :	1,2 à 60 Hz

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	230,0 230,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	230,0 230,0

Seuil de tension de retombée :	>= 0,15 Uc

Comportement de commutation de l'entraînement :	monostable

Nom de gamme :	Miniature

Température ambiante de stockage :	-4085 °C

Température de fonctionnement :	-4055 °C

Largeur de l'emballage 2 :	10,234 cm

Longueur de l'emballage 2 :	12,435 cm

Niveaux de test :	Niveau A

Profondeur hors tout cao :	80,35 mm

Hauteur de l'emballage 2 :	3,048 cm

Hauteur hors tout cao :	82,8 mm

Hauteur de l'emballage 1 :	2,11 cm

Largeur de l'emballage 1 :	2,72 cm

Longueur de l'emballage 1 :	4,76 cm

Garantie :	18 mois

Description des contacts :	4 F/O

Operate time :	20 ms

Release time :	20 ms

Poids de l'emballage 3 :	10 kg

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Finition du raccordement électrique :	fiche

Etat led :	Avec

Coefficient d'utilisation :	20 %

Forme des broches :	Plat

Matière des contacts :	AgNi

Catégorie de protection :	RT I

Largeur (mm) :	21,0

Hauteur (mm) :	27,0

Profondeur (mm) :	55,0

Indice de protection (ip) :	IP40

Nom de l'appareil :	RXM

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S02

Nb produits dans l'emballage 3 :	240

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	240

Courant nominal (a) :	6,0

Avec affichage led :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	4,0

Nb produits dans l'emballage 2 :	10

Qc boite :	10

Qct :	PF

Type de tension d'actionnement :	AC

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RXM4AB2P7 4AB2P7 RXM4AB2P7 Zelio RXM relais puissance miniature 4OF 230Vca L harmony relay embrochab test del vac 3389119403887 schrxm4ab2p7

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

11,1381 € / U HT
13,3657 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

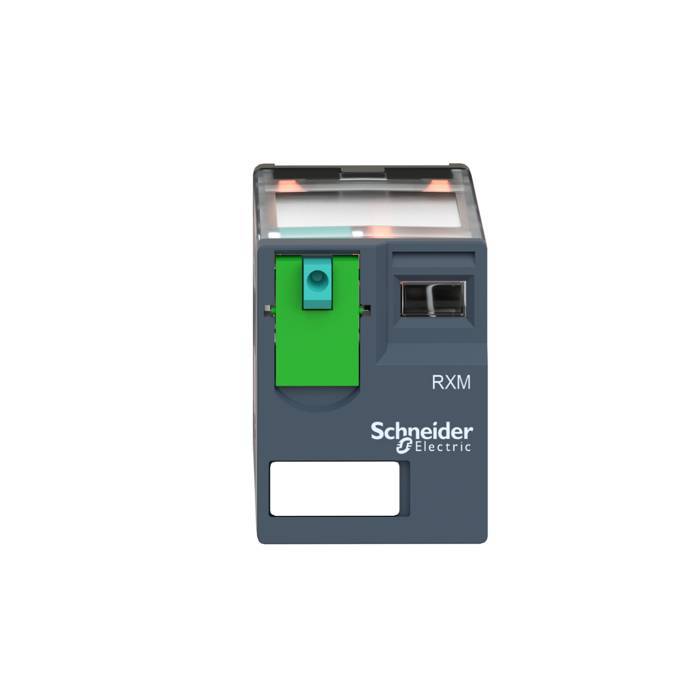

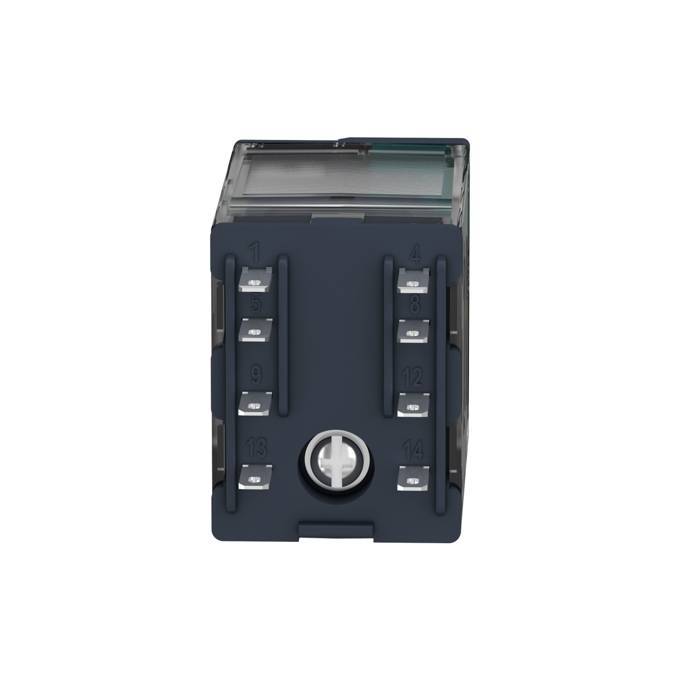

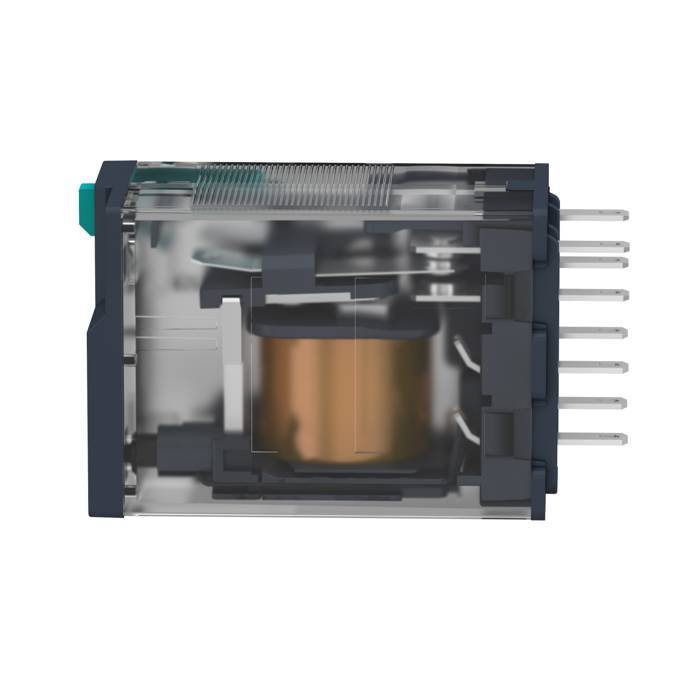

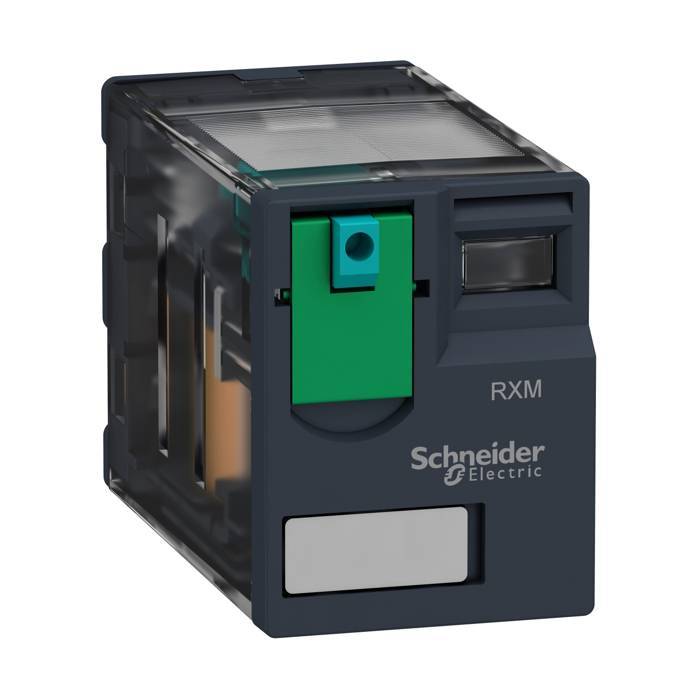

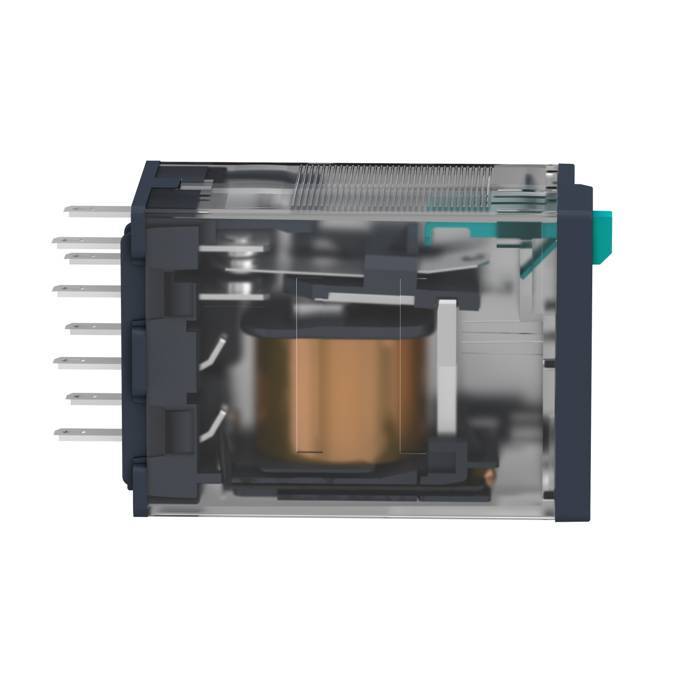

	SCHRXM4AB1MD relais RXM 4OF 6A 220VDC 3389119403771		10,2450 € / U HT 12,2940 € / U TTC

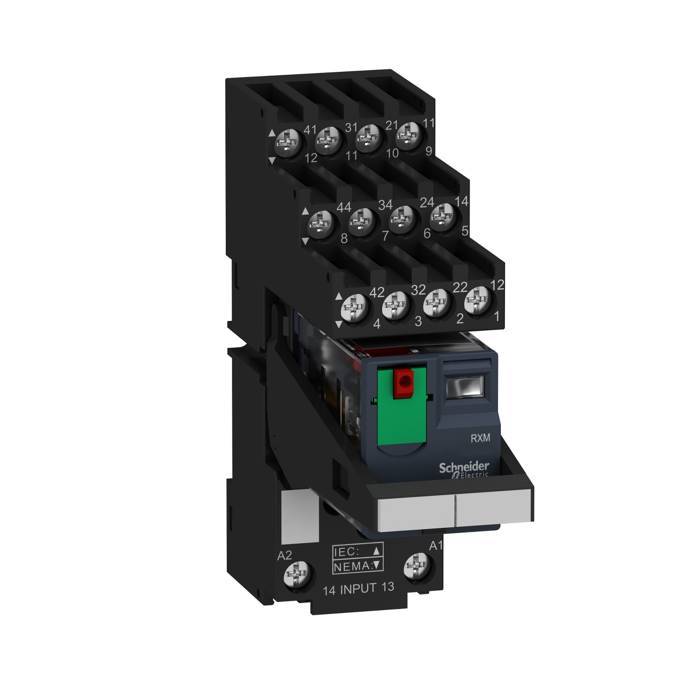

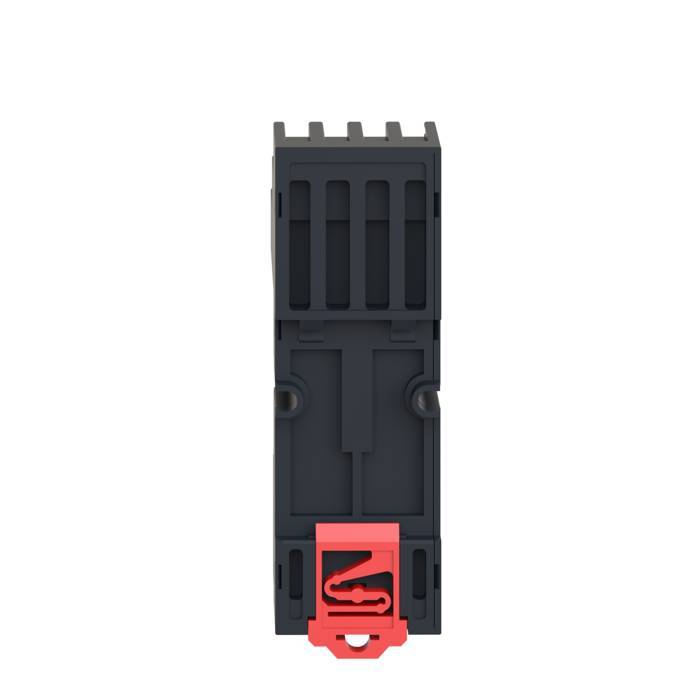

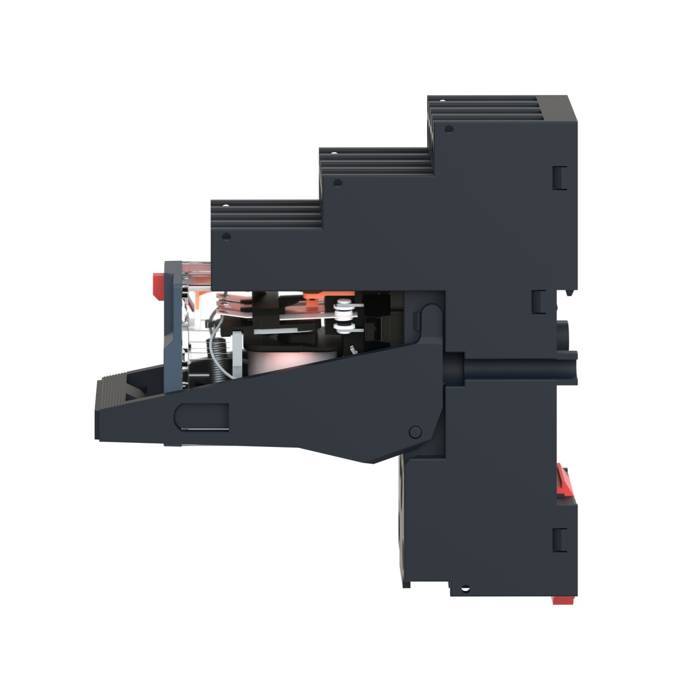

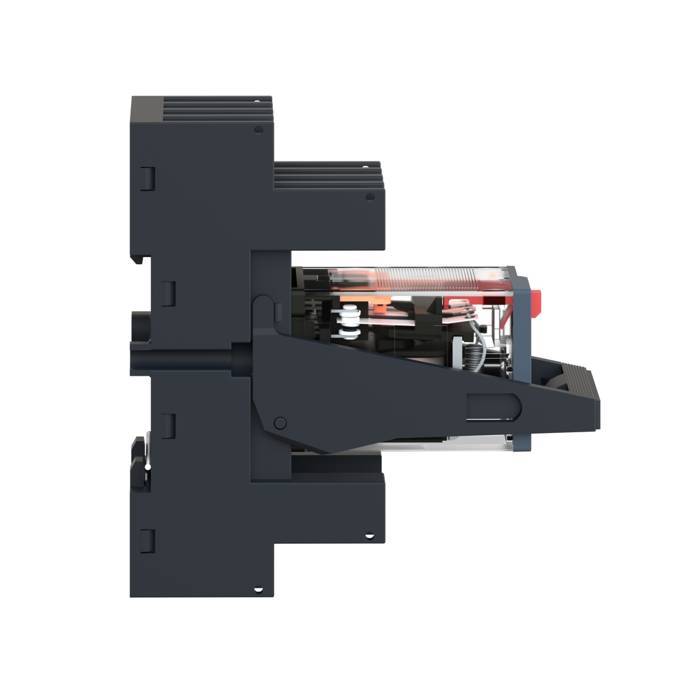

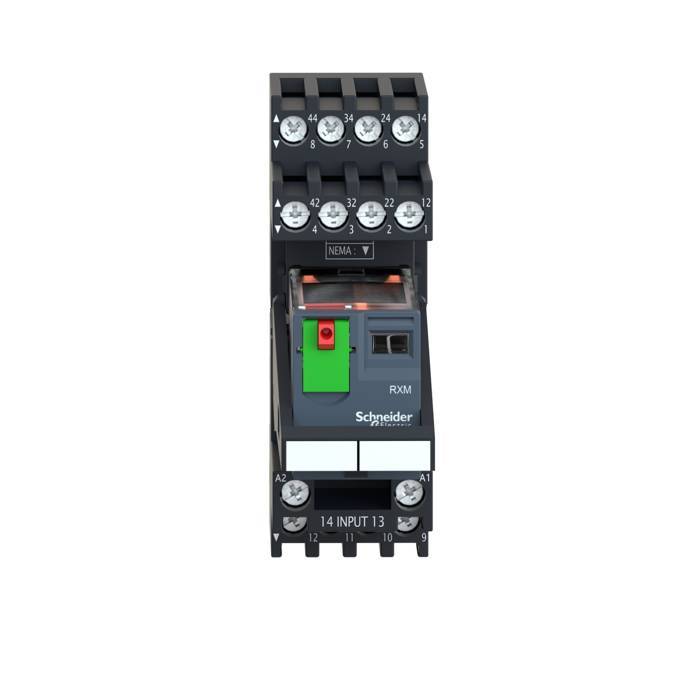

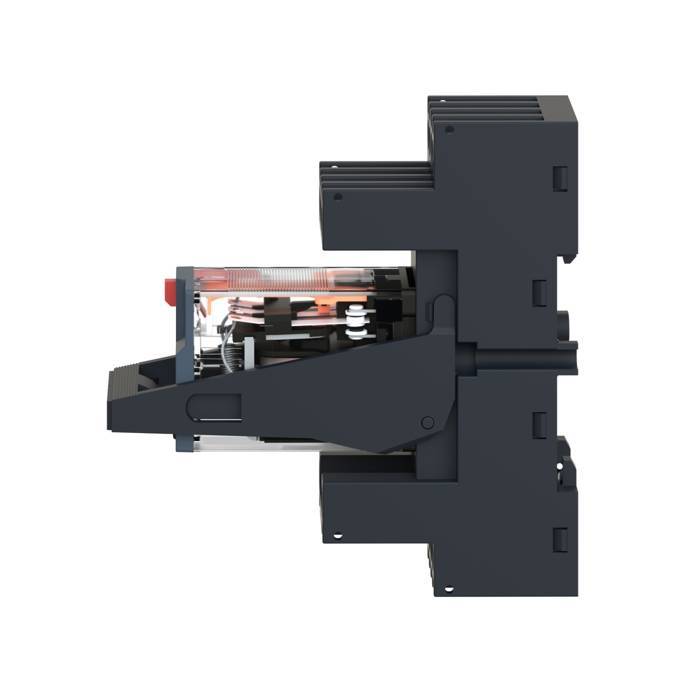

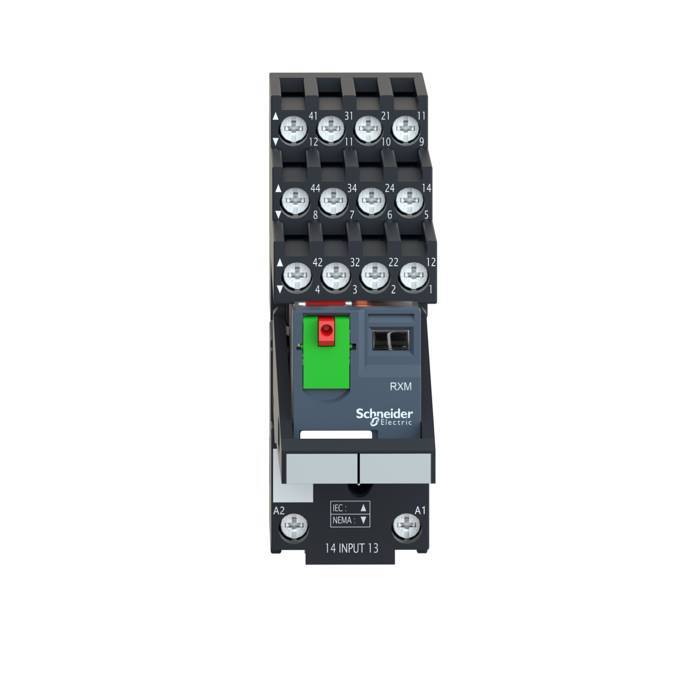

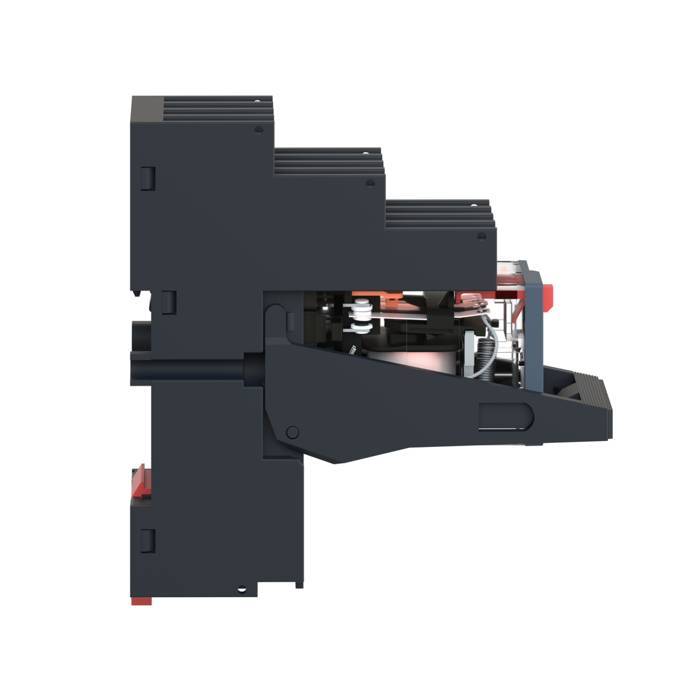

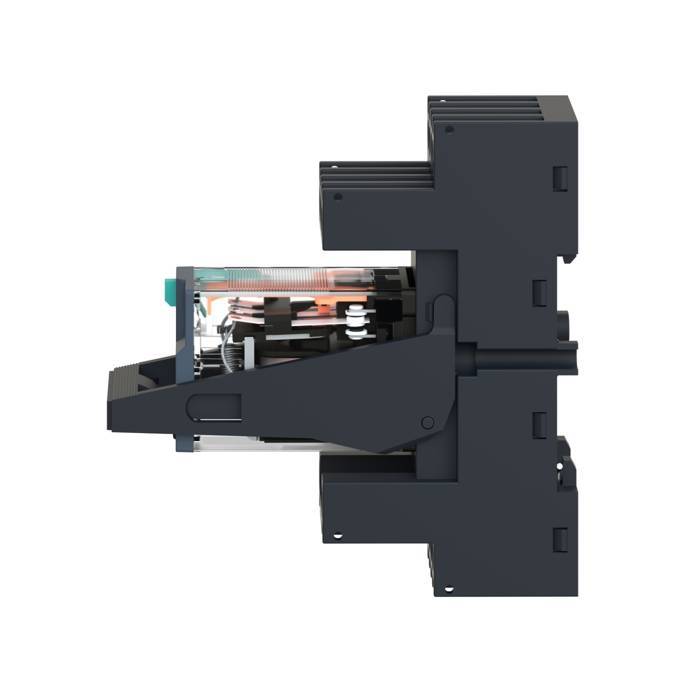

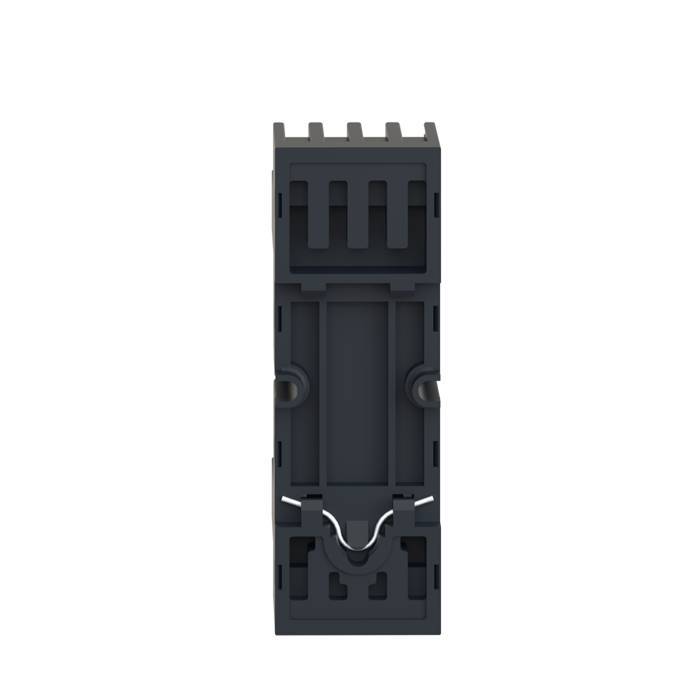

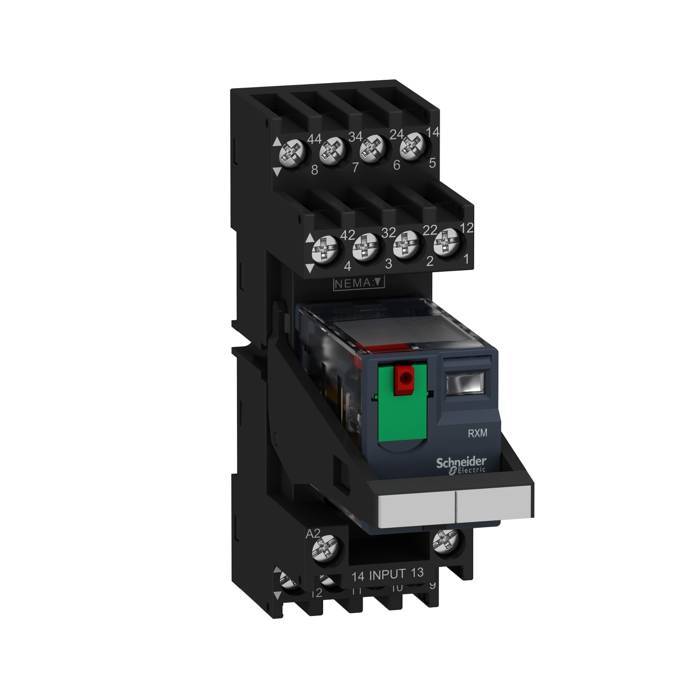

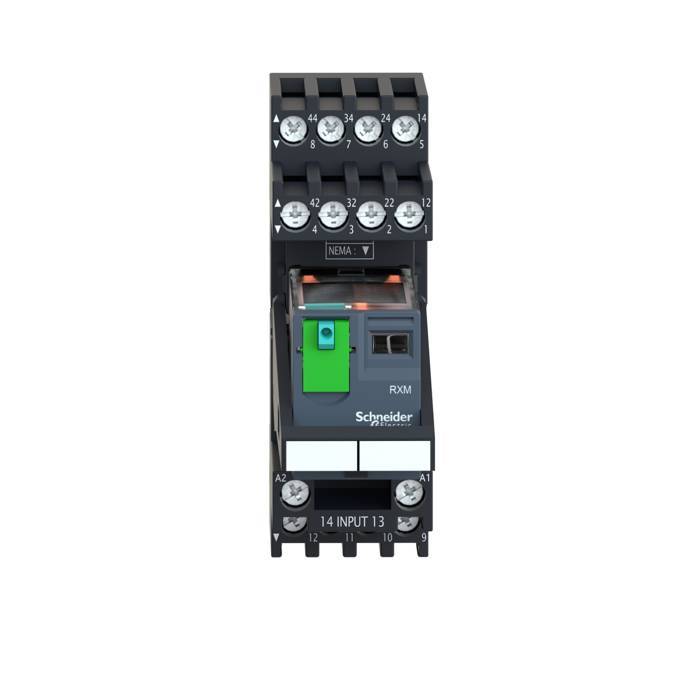

	SCHRXM4AB2P7PVS relais + embase 4OF 6A 230VAC 3606489563202		22,3719 € / U HT 26,8463 € / U TTC

	SCHRXM4AB2P7PVM relais + embase 4OF 6A 230VAC 3606489563110		22,2763 € / U HT 26,7316 € / U TTC

	SCHRXM4AB2JD relais RXM 4OF 6A 12VDC 3389119403870		8,8927 € / U HT 10,6712 € / U TTC

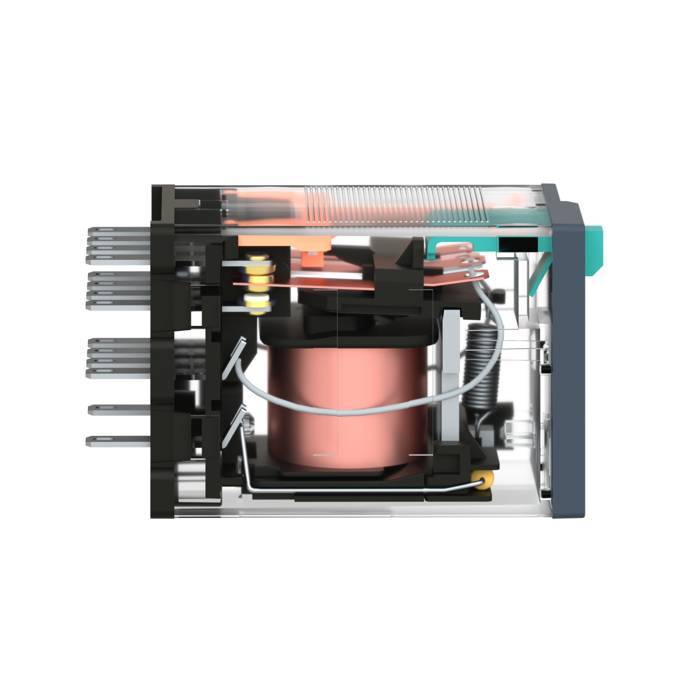

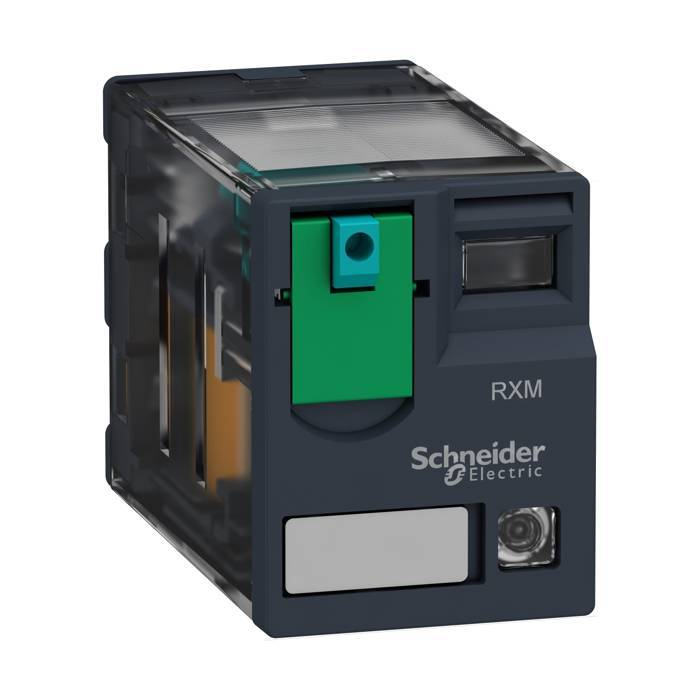

	SCHRXM4AB2GD relais RXM 4OF 6A 125VDC 3389119403863		8,8927 € / U HT 10,6712 € / U TTC

	SCHRXM4AB2F7 relais RXM 4OF 6A 120VAC 3389119403849		11,3232 € / U HT 13,5878 € / U TTC

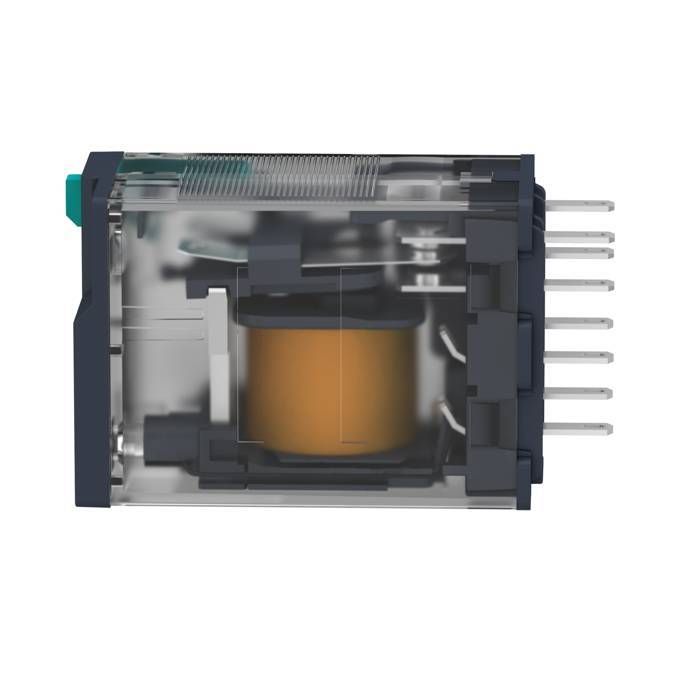

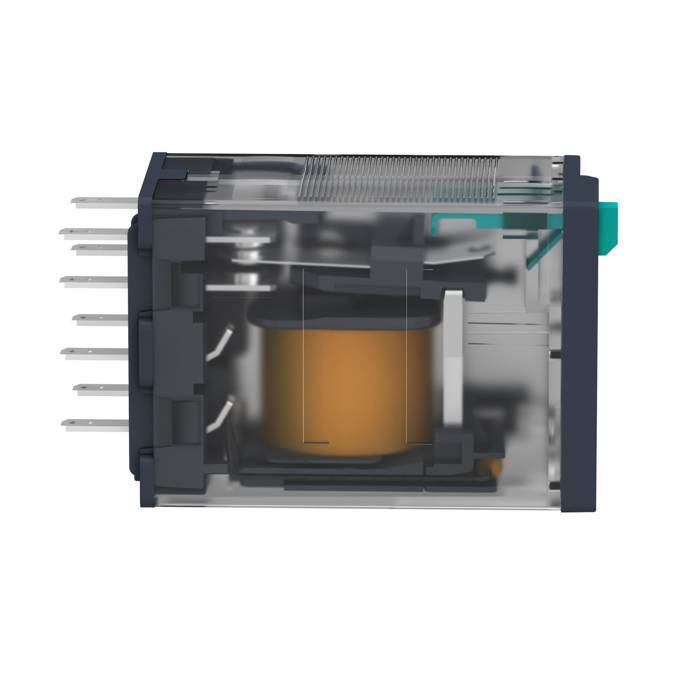

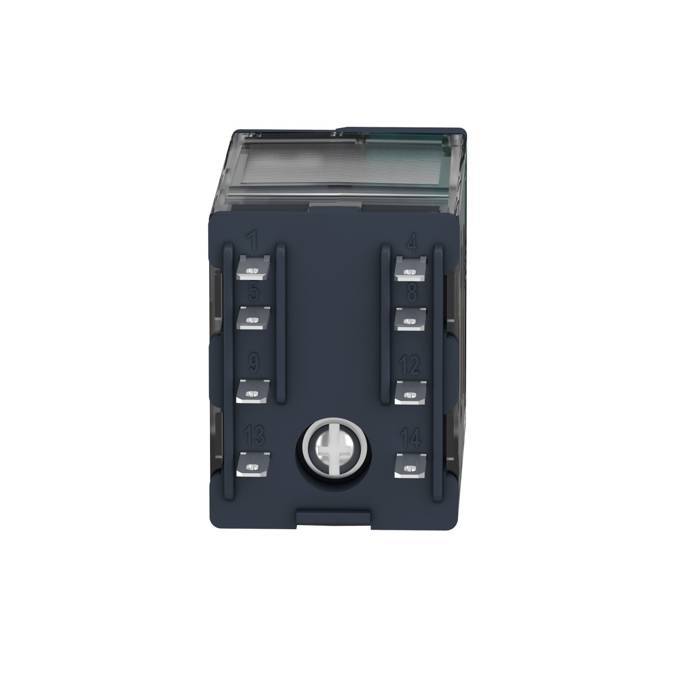

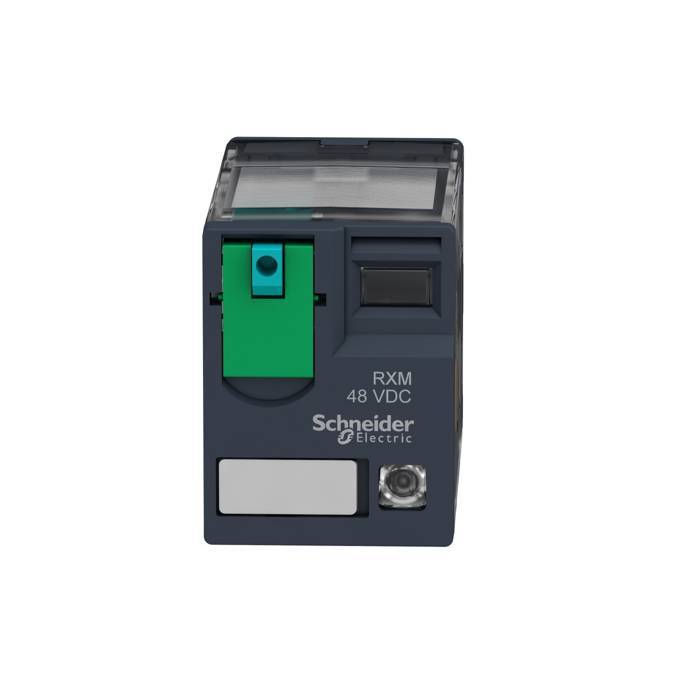

	SCHRXM4AB2ED relais RXM 4OF 6A 48VDC 3389119403832		8,8927 € / U HT 10,6712 € / U TTC

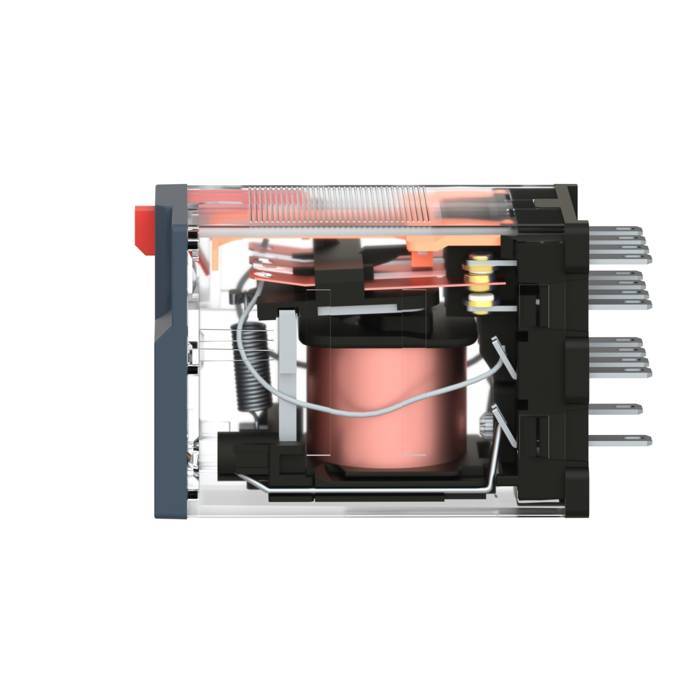

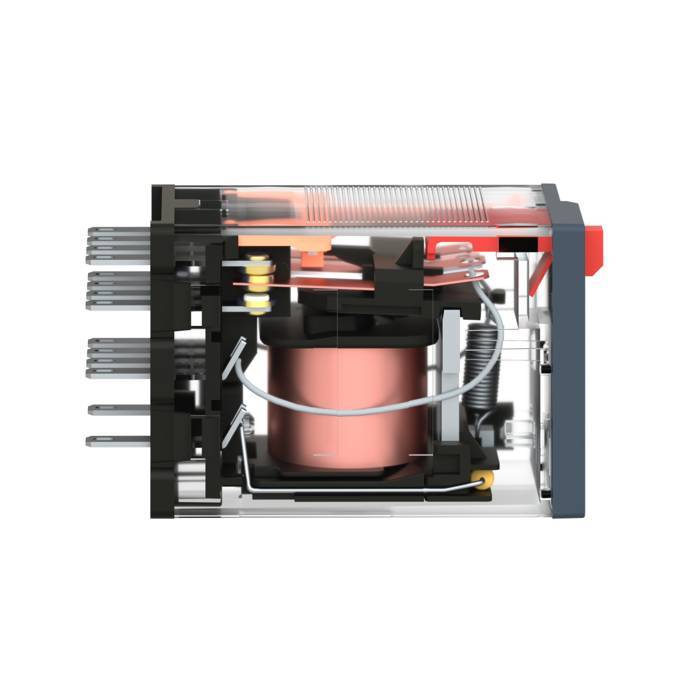

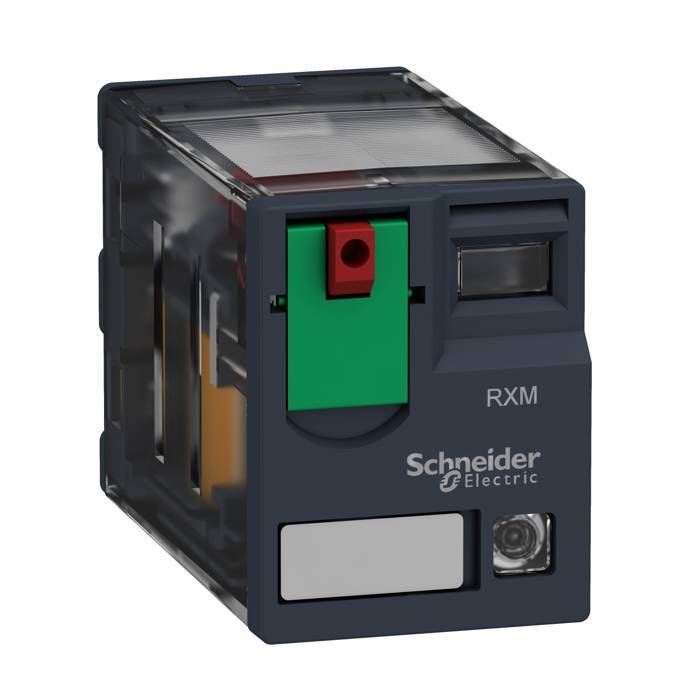

	SCHRXM4AB2E7 relais RXM 4OF 6A 48VAC 3389119403825		11,3232 € / U HT 13,5878 € / U TTC	U	Ajouter

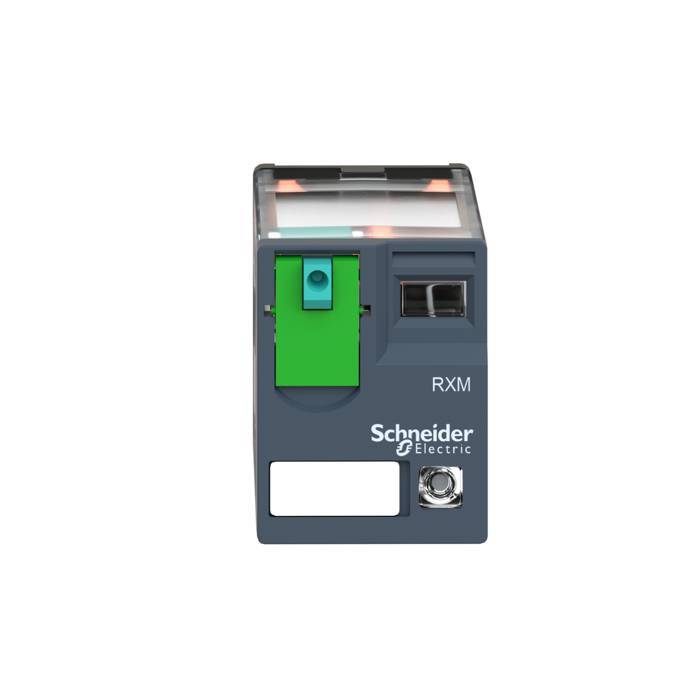

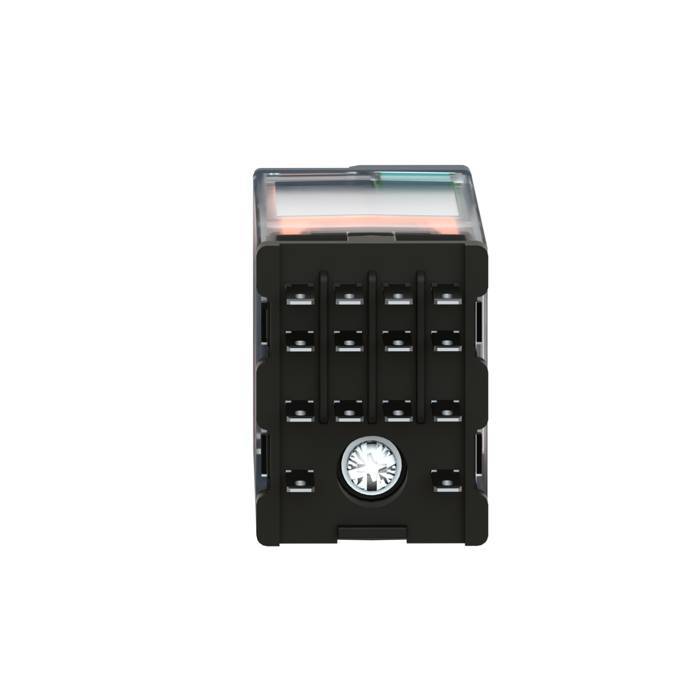

	SCHRXM4AB2BD relais RXM 4OF 6A 24VDC 3389119403818		8,7076 € / U HT 10,4491 € / U TTC	U	Ajouter

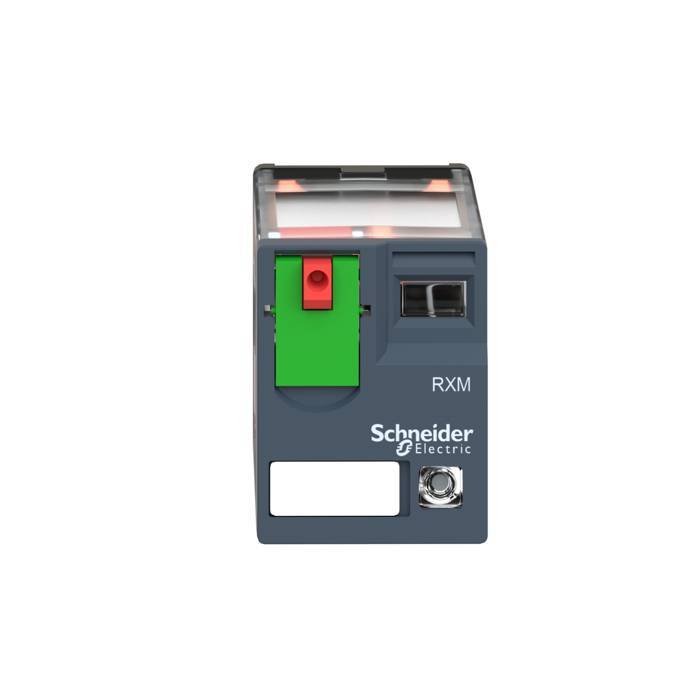

	SCHRXM4AB2B7 relais RXM 4OF 6A 24VAC 3389119403801		11,1381 € / U HT 13,3657 € / U TTC	U	Ajouter
