Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

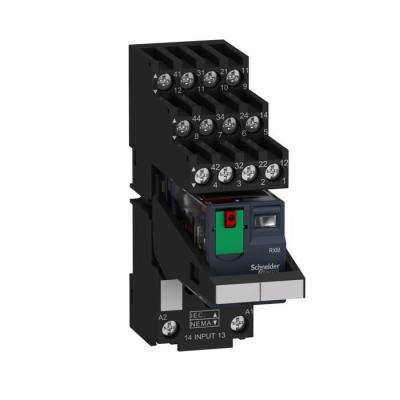

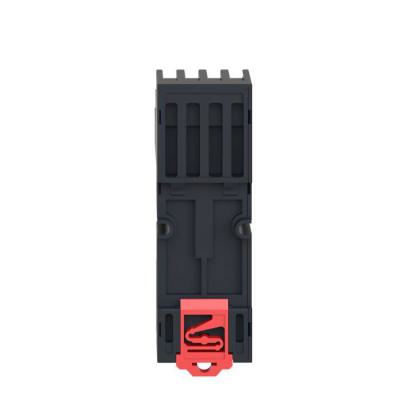

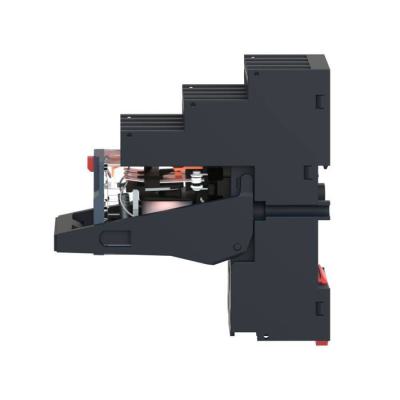

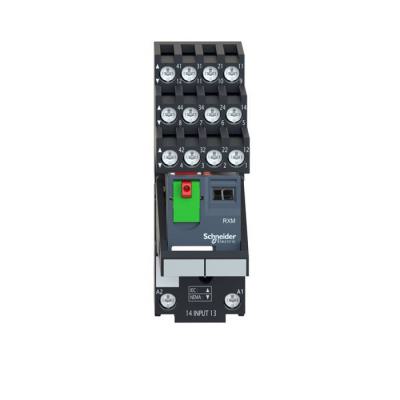

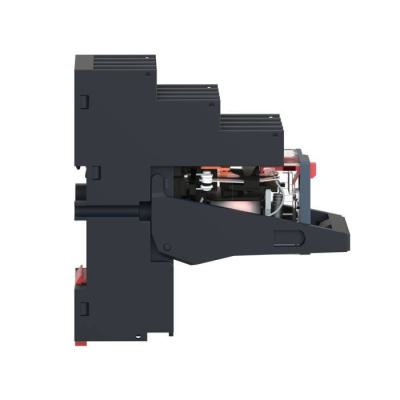

Harmony Relay RXM - relais sur embase cont séparés - 4OF - 6A - test+DEL - 24VAC

relais + embase 4OF 6A 24VAC

Code article : SCHRXM4AB2B7PVS

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	38,3520 € / U


	Prix unitaire net HT
	20,3880 € / U
	soit :
	24,4656 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489563196
Réf. fabricant : RXM4AB2B7PVS

Informations complémentaires :
Harmony Relay RXM - relais miniature électromécanique -
broches plates type Faston - embrochable monté sur embase -
contacts séparés - avec bouton test - avec DEL - 4OF - 12A
- 24VAC - raccordement bornier à vis

Gamme de produits :	Zelio Relay

Nom de gamme :	Miniature

Fonction produit :	Relais enfichable

Nom de l'appareil :	RXM

Description des contacts :	4 F/O

Tension circuit de commande :	24 V CA 50/60 Hz

(ithe) courant thermique d'emploi sous enveloppe :	6áA à -40à55á°C

Etat led :	Avec

Type de commande :	Bouton de test verrouillable

Coefficient d'utilisation :	20 %

(ui) tension d'isolement :	250áV se conformer à CEI

(uimp) tension assignée de tenue aux chocs :	2,5ákV pendant 1,2/50 µs

Matériau des contacts :	AgNi

(ie) courant assigné d'emploi :	3áA à 28 V (DC) "O" se conformer à CEI3áA à 250 V (AC) "O" se conformer à CEI6áA à 28 V (D

Courant commuté minimum :	10ámA

Tension de coupure maximale :	250áV

Tension de commutation minimale :	17áV

Resistive rated load :	6áA à 250 V CA6áA à 28 V CC

Pouvoir de commutation maximum :	1 500 VA/168 W CA/CC

Capacité de commutation minimum :	170 mW à 10ámA, 17áV

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Endurance mécanique :	10000000ácycle

Durée de vie électrique :	100000ácycle pour résistive charge

Average coil consumption in w :	1,2áW, CA

Seuil de tension de retombée :	>= 0,3 Uc CA

Operate time :	20 ms

Release time :	20áms

Average coil resistance :	180áOhm à 20 °C +/- 10 %

Limites de la tension assignée d'emploi :	19,2...26.4 V CA

Données de fiabilité de la sécurité :	B10d = 100000

Catégorie de protection :	RT I

Niveaux de test :	Niveau A

Position de montage :	Toutes positions

Vente par quantité indivisible :	30

Largeur hors tout cao :	26,9ámm

Hauteur hors tout cao :	82,8ámm

Profondeur hors tout cao :	80,35ámm

Mode de raccordement :	Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec emboutConnecteur, 2 x 0,2

Valeur du couple :	1áN.m0,99áN.m

Poids du produit :	0,105ákg

Présentation du produit :	Produit complet

Tenue diélectrique :	1300áV CA entre contacts avec microcoupure isolation: 2000áV CA entre bobine et contact av

Certifications du produit :	CEULCSAEACRoHSREACHLloyd'sChina RoHS

Normes :	UL 508EN/IEC 61810-1CSA C22.2 No 14IEC 61984

Température ambiante pour le stockage :	-40à85á°C

Température de fonctionnement :	-40à55á°C

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10à150áHz)5 cycles en fonctionnement5 gn, amplitude = +/-

Degré de protection ip :	IP20 se conformer à EN/IEC 60529

Tenue aux chocs mécaniques :	10 gn pour en marche30 gn pour non fonctionnant

Degré de pollution :	2

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Hauteur (mm) :	300

Largeur (mm) :	400

Profondeur (mm) :	300

Poids (g) :	33949

Ean :	23606489563190

Mots clés : harmony relay rxm relais embase cont séparés test del vac rxm4ab2b7pvs 3606489563196 schrxm4ab2b7pvs
