Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

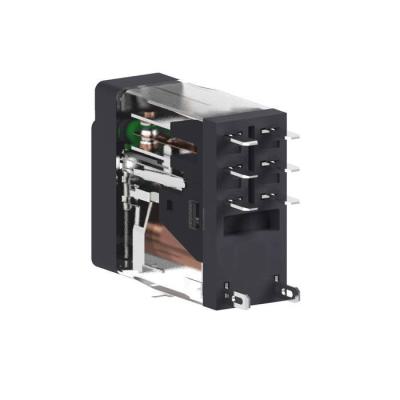

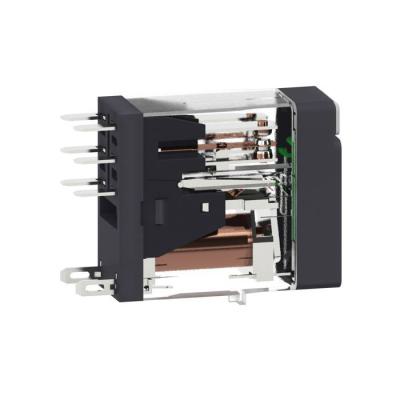

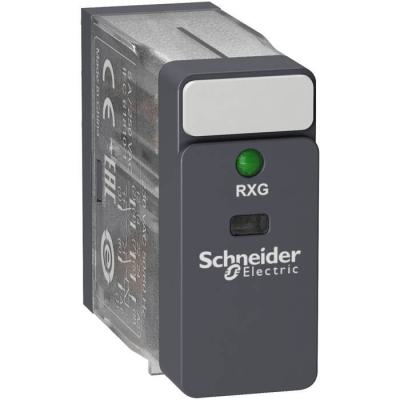

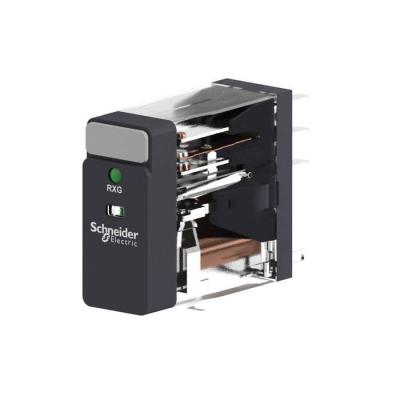

Harmony Relay RXG - relais interface - embrochab - DEL - 2OF - 5A - 24VAC

relais RXG 2OF 5A 24VAC

Code article : SCHRXG23B7

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	33,0000 € / U


	Prix unitaire net HT
	17,5429 € / U
	soit :
	21,0515 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480689215
Réf. fabricant : RXG23B7

Informations complémentaires :
Harmony Relay RXG - relais interface électromécanique -
broches plates type Faston - embrochable - visu mécanique -
sans bouton test - avec DEL - 2OF - 5A - 24VAC

Ip :	IP40

Poids :	0,02 kg

Type :	Relais enfichable

Tenue diélectrique :	1000 V CA entre contacts avec microcoupure5000 V CA entre bobine et contact avec isolement

(ie) courant assigné d'emploi :	5 A à 30 V (DC) se conformer à UL5 A à 30 V (DC) se conformer à CEI5 A à 250 V (AC) se con

Tenue aux vibrations :	3 gn, amplitude = +/-0,75 mm (f = 10150 Hz)en marche5 gn, amplitude = +/-0,75 mm (f = 1015

Durée de vie électrique :	100000 cycle pour "F" résistive charge à 55 °C100000 cycle pour "O" résistive charge à 55

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension assignée d'isolement :	250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

Vitesse de commande :	<= 1800 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	20 gn en marche100 gn pas en fonctionnement

Profil environnemental :	Profil environnemental du Produit

Normes :	CEI 61810-1UL 508CSA C22.2 No 14

Gamme de produits :	Relais électromécanique Harmony

Matière des contacts :	Alliage d'argent (AgSnO2In2O3)

Régulation rohs chine :	Déclaration RoHS pour la Chine

Finition du raccordement électrique :	raccordement par fiche plate

Capacité de commutation minimum :	50 mW à 10 mA, 5 V CC

Statut environnemental de l'offre :	Produit Green Premium

Nom de gamme :	Relais d'interface

Résistance d'isolement :	1000 M à 500 V CC

Régulation reach :	Déclaration REACh

Coil resistance :	260 Ohm +/- 10 %

Position de montage :	Toutes positions

(uc) tension circuit de commande :	24 V CA 50/60 Hz

Certifications du produit :	ULCSAEACCEDNV-GL

(ithe) courant thermique d'emploi sous enveloppe :	5 A à -4055 °C

Tension de coupure maximale :	250 V CA30 V CC

Plage de tension du circuit de commande :	0,8 à 1,1 Uc CA

Présentation du produit :	Produit complet

Courant de charge :	5 A à 250 V CA

Endurance mécanique :	10000000 cycle

(uimp) tension assignée de tenue aux chocs :	6 kV 1,2/50 µs

Type de contact de commutation :	contact simple

Average consumption in va :	0,82 VA 60 Hz

Données de fiabilité de la sécurité :	B10d = 100000

Seuil de tension de retombée :	>= 0,3 Uc CA

Entraînement, polarité :	non polarisé

Comportement de commutation de l'entraînement :	monostable

Température ambiante de stockage :	-4085 °C

Température de l'air ambiant en fonctionnement :	-4070 °C

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	24,0 24,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	24,0 24,0

Maximum contact resistance :	100 mOhm

Pouvoir de commutation maximum :	1 250 VA

Niveaux de test :	Niveau A

Classe d'isolation de la bobine :	Classe F

Couleur du capot :	Standard

Description des contacts :	2 "O/F"

Valeur du couple :	0,8 N.m

Humidité relative :	1085 %

Hauteur de l'emballage 1 :	34,5 mm

Largeur de l'emballage 1 :	92,5 mm

Poids de l'emballage 3 :	4,85 kg

Garantie :	18 mois

Indication de tension :	Repère

Hauteur de l'emballage 2 :	3,5 cm

Largeur de l'emballage 2 :	8,3 cm

Longueur de l'emballage 2 :	9,1 cm

Temps de fonctionnement :	20 ms

Release time :	20 ms

Longueur de l'emballage 1 :	86 mm

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	15 cm

Longueur de l'emballage 3 :	40 cm

Etat led :	Avec

Coefficient d'utilisation :	20 %

Catégorie de protection :	RT I

Largeur (mm) :	13,0

Hauteur (mm) :	34,5

Profondeur (mm) :	28,8

Indice de protection (ip) :	IP40

Nom de l'appareil :	RXG

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S01

Nb produits dans l'emballage 3 :	200

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	200

Courant nominal (a) :	5,0

Avec affichage led :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Nb produits dans l'emballage 2 :	10

Qc boite :	10

Qct :	CT

Type de tension d'actionnement :	AC

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RXG23B7 Zelio Relay RXG relais embrochable 2 OF 5A LED 24VAC harmony interface embrochab del vac 3606480689215 schrxg23b7
