Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

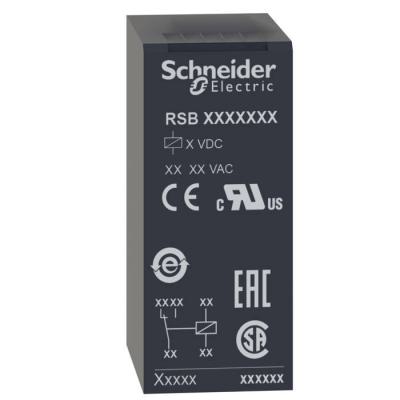

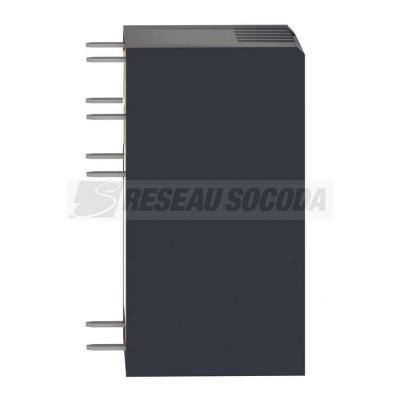

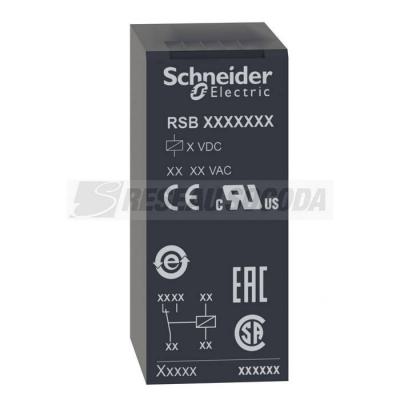

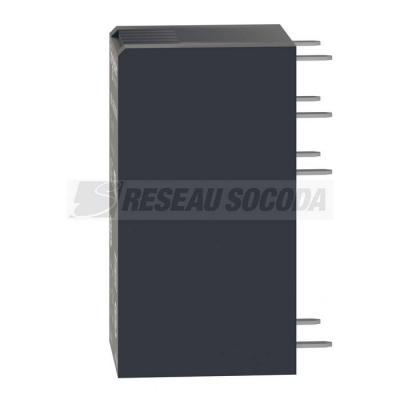

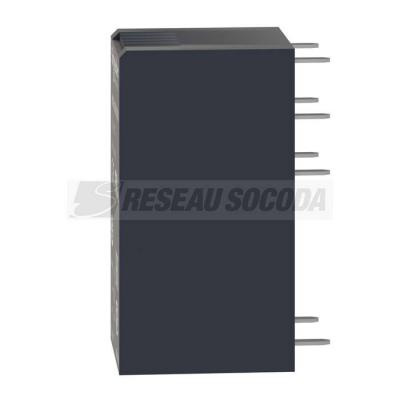

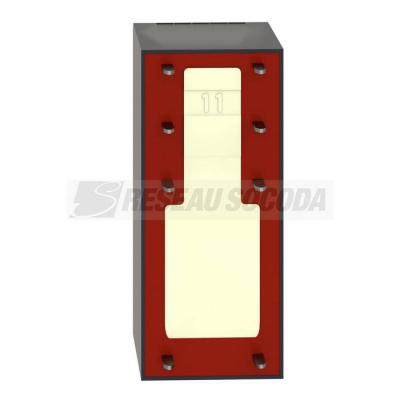

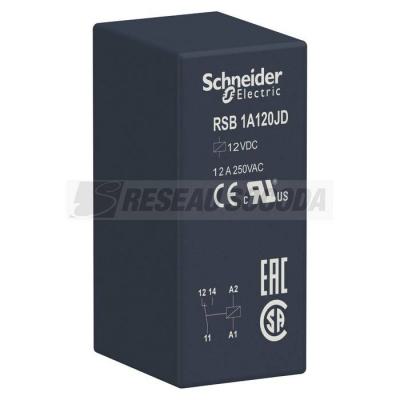

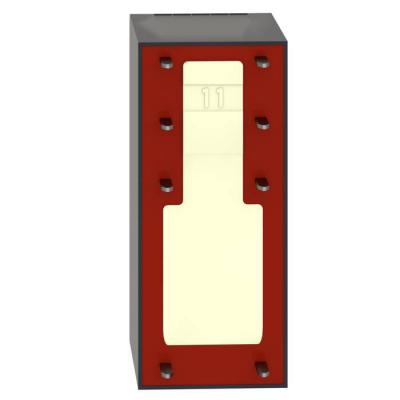

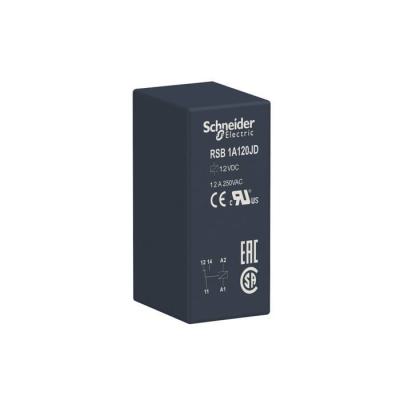

Harmony Relay RSB - relais PCB embrochable - 1OF - 12A - 12VDC

relais RSB 1OF 12A 12VDC

Code article : SCHRSB1A120JD

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	15,5880 € / U


	Prix unitaire net HT
	8,2866 € / U
	soit :
	9,9439 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110254112
Réf. fabricant : RSB1A120JD

Informations complémentaires :
Zelio Relay RSB - relais électromécanique type PCB -
embrochable - 1OF - 12A - 12VDC

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,014 kg

Type :	Relais enfichable

Tenue aux chocs mécaniques :	10 gn (durée = 11 ms) pour non fonctionnant se conformer à EN/IEC 60068-2-275 gn (durée =

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Tenue diélectrique :	1000 V CA entre contacts2500 V CA entre poles5000 V CA entre bobine et contact

(ie) courant assigné d'emploi :	12 A (AC-1/DC-1) "F" se conformer à CEI6 A (AC-1/DC-1) "O" se conformer à CEI

Durée de vie électrique :	100000 cycle, 12 A à 250 V, AC-1 "F"100000 cycle, 6 A à 250 V, AC-1 "O"

Vitesse de commande :	<= 600 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux vibrations :	+/- 1 mm (f= 10 55 Hz) se conformer à EN/IEC 60068-2-6

Temps de fonctionnement :	20 ms fonctionnant20 ms remise à zéro

Average coil resistance :	360 Ohm réseau: CC à 20 °C +/- 10 %

(uimp) tension assignée de tenue aux chocs :	3,6 kV se conformer à CEI 61000-4-5

Normes :	CSA C22.2 No 14UL 508EN/IEC 61810-1

(ui) tension assignée d'isolement :	400 V se conformer à EN/CEI 60947

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais électromécanique Harmony

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive rated load :	12 A à 250 V CA12 A à 28 V CC

Tension de coupure maximale :	300 V CC se conformer à CEI

Matière des contacts :	Alliage d'argent (Ag/Ni)

Type de commande :	Sans bouton-poussoir

Capacité de commutation minimum :	120 mW à 10 mA, 12 V

Nom de gamme :	Relais d'interface

(ithe) courant thermique d'emploi sous enveloppe :	12 A à -40 40 °C

Position de montage :	Toutes positions

Forme des broches :	Plat (type PCB)

Présentation du produit :	Produit complet

Endurance mécanique :	30000000 cycle

Température de fonctionnement :	-40 85 °C (CC)

(ue) tension assignée d'emploi :	8,4 à 18 V CC

Pouvoir de commutation maximum :	3000 VA/336 W

Données de fiabilité de la sécurité :	B10d = 100000

Seuil de tension de retombée :	>= 0,1 Uc CC

Entrainement, polarité :	non polarisé

Comportement de commutation de l'entrainement :	monostable

Average coil consumption :	0,45 W CC

Température ambiante de stockage :	-40 85 °C

Fonctionnement des contacts :	Standard

Niveaux de test :	Niveau A

Certifications du produit :	EACULCSA

Poids de l'emballage 3 :	5,405 kg

(uc) tension circuit de commande :	12 V CC

Longueur de l'emballage 1 :	31,1 cm

Longueur de l'emballage 2 :	31,1 cm

Garantie :	18 mois

Hauteur de l'emballage 1 :	2,1 cm

Largeur de l'emballage 1 :	2,5 cm

Hauteur de l'emballage 2 :	2,1 cm

Largeur de l'emballage 2 :	2,5 cm

Description des contacts :	1 F/O

Courant commuté minimum :	10 mA

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	15 cm

Longueur de l'emballage 3 :	40 cm

Minimum switching voltage :	12 V

Catégorie de protection :	RT I

Courant nominal (a) :	12,0

Largeur (mm) :	12,5

Hauteur (mm) :	29,0

Profondeur (mm) :	15,7

Tension d'alimentation de courant nominal us cc (v) :	12,0

Indice de protection (ip) :	IP20

Nom de l'appareil :	RSB

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S01

Nb produits dans l'emballage 3 :	350

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Qc carton :	350

Vente par quantité indivisible :	10

Nb produits dans l'emballage 2 :	10

Type de tension d'actionnement :	DC

Qc boite :	10

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RSB1A120JD 1A120JD RSB1A120JD Zelio Relay RSB relais embrochable 1OF 12A 12VDC harmony pcb vdc 3389110254112 schrsb1a120jd
