Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

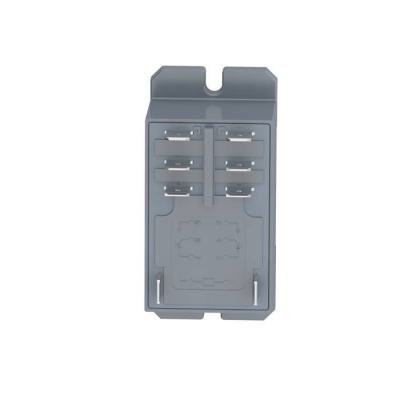

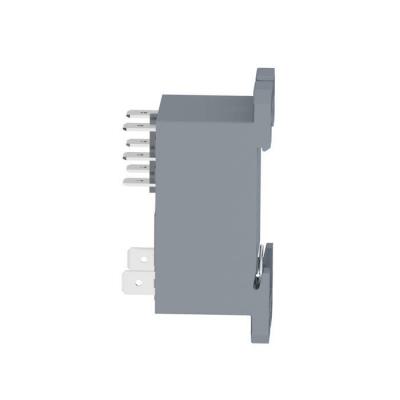

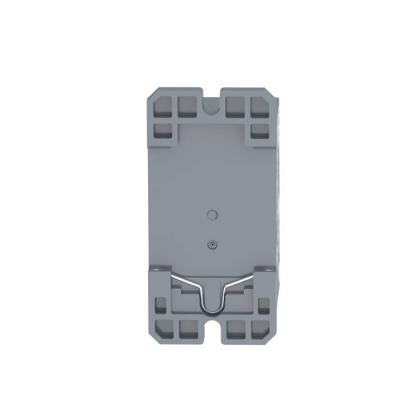

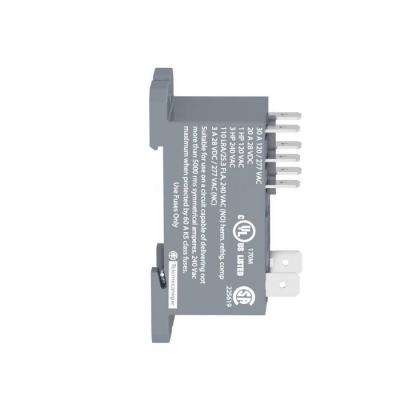

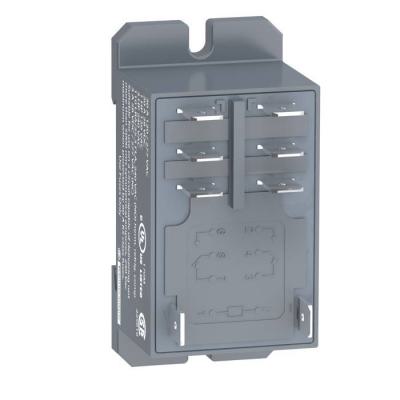

Harmony Relay RP - relais puissance - fixe - 2OF - 25A - 24VDC - racc par cosses

relais RP fixe 2OF 24VDC

Code article : SCHRPF2BBD

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	35,4360 € / U


	Prix unitaire net HT
	18,8379 € / U
	soit :
	22,6055 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119401593
Réf. fabricant : RPF2BBD

Informations complémentaires :
Zelio Relay RP - relais électromécanique puissance -
montage sur panneau - 2OF - 25A - 24VDC - raccordement par
cosses Faston

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,082 kg

Type :	Relais de montage sur rail DIN/panneau

(ie) courant assigné d'emploi :	30 A à 277 V (AC) "F" se conformer à UL20 A à 28 V (DC) "F" se conformer à UL30 A à 250 V

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10150 Hz)5 cycles en fonctionnement10 gn, amplitude = +/-

Tenue diélectrique :	2000 V CA entre pôles avec basique4000 V CA entre bobine et contact avec renforcé1500 V CA

(ithe) courant thermique d'emploi sous enveloppe :	25 A à -4055 °C relais côte à côte sans espace30 A à -4055 °C espace 13 mm entre deux rela

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Minimum recommended switching capacity :	6 000 MW 500 mA / 12 V pour "F"170 mW 10 mA / 6 V pour "O"

(ui) tension assignée d'isolement :	250 V se conformer à CEI300 V se conformer à UL

Tenue aux chocs mécaniques :	10 gn pour en marche30 gn pour non fonctionnant

Normes :	CSA C22.2 No 14UL 508EN/IEC 61810-1

Durée de vie électrique :	100000 cycle pour résistive charge

Type de commande :	Sans bouton de test verrouillable

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais électromécanique Harmony

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive rated load :	25 A à 28 V CC30 A à 250 V CA

Tension de coupure maximale :	250 V se conformer à CEI

Résistance moyenne :	350 Ohm à 20 °C +/- 10 %

Matière des contacts :	Oxyde stannique argent

(uimp) tension assignée de tenue aux chocs :	4 kV pendant 1,2/50 µs

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Position de montage :	Toutes positions

Support de montage :	Rail DINPanneau

Présentation du produit :	Produit complet

Pouvoir de commutation maximum :	7 500 VA/700 W

Plage de tension du circuit de commande :	19,2 à 26,4 V

Endurance mécanique :	5000000 cycle

Données de fiabilité de la sécurité :	B10d = 100000

Certifications du produit :	ULGOSTCSACE

Nom de gamme :	Puissance

Seuil de tension de retombée :	>= 0,1 Uc

Température ambiante de stockage :	-4085 °C

Température de fonctionnement :	-4055 °C

Niveaux de test :	Niveau A

Hauteur de l'emballage 1 :	3,332 cm

Largeur de l'emballage 1 :	3,899 cm

Longueur de l'emballage 1 :	6,826 cm

Poids de l'emballage 3 :	6,031 kg

Description des contacts :	2 "O/F"

(uc) tension circuit de commande :	24 V CC

Largeur hors tout cao :	33,7 mm

Hauteur hors tout cao :	68,5 mm

Profondeur hors tout cao :	39,2 mm

Largeur de l'emballage 2 :	15,4 cm

Longueur de l'emballage 2 :	20,5 cm

Garantie :	18 mois

Hauteur de l'emballage 2 :	4,5 cm

Average coil consumption :	1,7 W

Operate time :	25 ms

Release time :	25 ms

Catégorie de protection :	RT II

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Forme des broches :	Plat

Coefficient d'utilisation :	10 %

Nom de l'appareil :	RPF

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S02

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nb produits dans l'emballage 2 :	10

Nb produits dans l'emballage 3 :	60

Qc boite :	10

Qc carton :	60

Qct :	CT

Degré de pollution :	3

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RPF2BBD 2BBD RPF2BBD Zelio RPF relais puissance enfichable 2OF 24Vcc 25A harmony relay fixe vdc racc cosses 3389119401593 schrpf2bbd
