Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

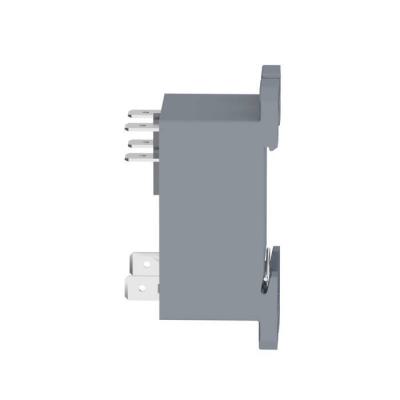

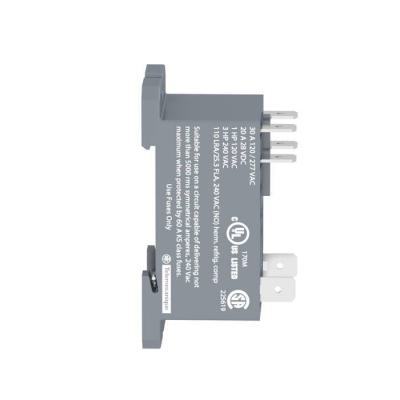

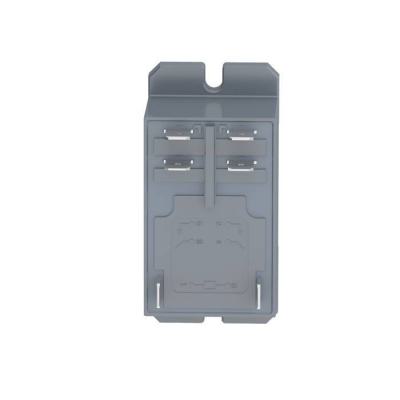

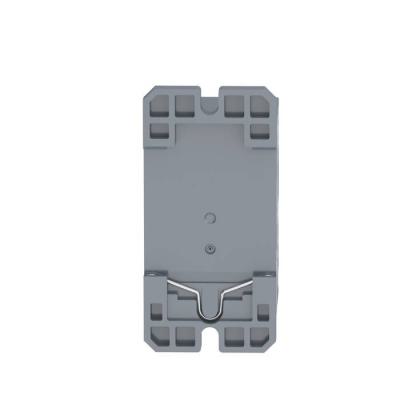

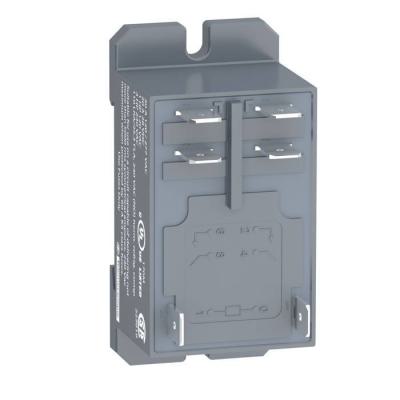

Harmony Relay RP - relais puissance - fixe - 2F - 25A - 230VAC - racc par cosses

relais RP fixe 2F 25A 230VAC

Code article : SCHRPF2AP7

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	23,1480 € / U


	Prix unitaire net HT
	12,3055 € / U
	soit :
	14,7666 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119401579
Réf. fabricant : RPF2AP7

Informations complémentaires :
Zelio Relay RP - relais électromécanique puissance -
montage sur panneau - 2F - 25A - 230VAC - raccordement par
cosses Faston

(ie) courant assigné d'emploi :	30áA à 277 V (AC) "F" se conformer à UL20áA à 28 V (DC) "F" se conformer à UL30áA à 250 V

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10à150áHz)5 cycles en fonctionnement10 gn, amplitude = +/-

Tenue diélectrique :	2000áV CA entre pôles avec basique4000áV CA entre bobine et contact avec renforcé1500áV CA

(ithe) courant thermique d'emploi sous enveloppe :	25áA à -40à55á°C relais côte à côte sans espace30áA à -40à55á°C espace 13ámm entre deux re

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

(ui) tension assignée d'isolement :	250áV se conformer à CEI300áV se conformer à UL

Tenue aux chocs mécaniques :	10 gn pour en marche30 gn pour non fonctionnant

Type de produit ou équipement :	Relais de montage sur rail DIN/panneau

Normes :	CSA C22.2 No 14EN/IEC 61810-1UL 508

Durée de vie électrique :	100000ácycle pour résistive charge

Type de commande :	Sans bouton de test verrouillable

Profil environnemental :	Profil environnemental du Produit

Degré de protection ip :	IP40 se conformer à EN/IEC 60529

Gamme de produits :	Relais électromécanique Harmony

Minimum recommended switching capacity :	6 000 MW 500ámA / 12áV pour "F"

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive rated load :	25áA à 28 V CC30áA à 250 V CA

Finition du raccordement électrique :	raccordement par fiche plate

Résistance moyenne :	15600áOhm à 20á°C +/- 15 %

Tension de coupure maximale :	250áV se conformer à CEI

Matière des contacts :	Oxyde stannique argent

(uimp) tension assignée de tenue aux chocs :	4ákV pendant 1,2/50 µs

Statut environnemental de l'offre :	Produit Green Premium

(uc) tension circuit de commande :	230 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Position de montage :	Toutes positions

Support de montage :	PanneauRail DIN

Présentation du produit :	Produit complet

Pouvoir de commutation maximum :	7 500 VA/700 W

Endurance mécanique :	5000000ácycle

Données de fiabilité de la sécurité :	B10d = 100000

Average coil consumption :	4áVA à 60 Hz

Entraînement, polarité :	non polarisé

Plage de tension du circuit de commande :	184 à 253 V

Certifications du produit :	CSACEGOSTUL

Seuil de tension de retombée :	>= 0,15 Uc

Comportement de commutation de l'entraînement :	monostable

Nom de gamme :	Puissance

Température ambiante de stockage :	-40à85á°C

Température de fonctionnement :	-40à55á°C

Niveaux de test :	Niveau A

Poids :	0,082ákg

Poids de l'emballage 3 :	5,756ákg

Largeur hors tout cao :	33,7ámm

Hauteur hors tout cao :	68,5ámm

Profondeur hors tout cao :	39,2ámm

Largeur de l'emballage 2 :	14,5ácm

Garantie :	18 mois

Hauteur de l'emballage 1 :	4,2ácm

Largeur de l'emballage 1 :	6,9ácm

Longueur de l'emballage 1 :	3,5ácm

Hauteur de l'emballage 2 :	4,5ácm

Description des contacts :	2 "F"

Operate time :	25 ms

Release time :	25áms

Catégorie de protection :	RT II

Poids de l'emballage 2 :	888ág

Longueur de l'emballage 2 :	20ácm

Hauteur de l'emballage 3 :	15ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	230,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	230,0

Forme des broches :	Plat

Coefficient d'utilisation :	10 %

Poids de l'emballage (kg) :	88ág

Courant nominal (a) :	30,0

Largeur (mm) :	33,7

Hauteur (mm) :	68,5

Profondeur (mm) :	39,2

Indice de protection (ip) :	IP40

Nom de l'appareil :	RPF

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S02

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	2,0

Nombre de contacts en tant qu'inverseurs :	0,0

Nb produits dans l'emballage 2 :	10

Nb produits dans l'emballage 3 :	60

Type de tension d'actionnement :	AC

Qc boite :	10

Qc carton :	60

Qct :	PF

Degré de pollution :	3

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RPF2AP7 2AP7 RPF2AP7 Zelio RPF relais puissance enfichable 2F 230Vca 25A harmony relay fixe vac racc cosses 3389119401579 schrpf2ap7
