Rubin Lacaque

Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

Harmony control sur ou sous tension 9..15VDC

REL SUR OU SOUS T 9-15VDC

Code article : SCHRM17UAS14

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	386,5080 € / U


	Prix unitaire net HT
	205,4686 € / U
	soit :
	246,5623 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119405102
Réf. fabricant : RM17UAS14

Informations complémentaires :
Harmony control sur ou sous tension 9..15VDC

Poids :	0,08 kg

Gamme de produits :	Harmony Control Relays

Type de produit ou équipement :	Voltage control relay

Type de relais :	Relais de contrôle de la tension

Application spécifique du produit :	Pour alimentation CC et monophasée

Nom du relais :	RM17UAS

Paramètres surveillés par le relais :	Détection de surtension ou de sous-tensionAuto-alimenté

Time delay :	Réglable 0,1?10 s, 0 + 10 % lors du dépassement du seuil

Capacité de commutation en va :	1250 VA

Courant commuté minimum :	10 mA à 5 V CC

Courant commuté maximum :	5 A CA/CC

Plage de mesure :	9...15 V tension CC

Catégorie d'emploi :	AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I

Description des contacts :	1 F/O

Temps de reset :	1500 ms temporisation

Tension de coupure maximale :	250 V CA/CC

(us) tension d'alimentation :	12 V CC +/- 10 %

Limites de la tension d'alimentation :	7?20 V CC

Puissance consommée maximale en w :	1 W CC

Immunité aux micro coupures :	20 ms à 12 V

Contacts de sortie :	1 F/O

Courant de sortie nominal :	5:00 AM

Hystérésis :	5?20 % de réglage du seuil

Delay at power up :	1000 ms CC

Précision de mesure :	+/-10 % de la valeur pleine échelle

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 1 % pour temporisation

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,2 %/oC avec variation de température

Polarité :	Polarité non réversible sur alimentation CC

Labels qualité :	CE

Catégorie de surtension :	III se conformer à CEI 60664-1

Résistance d'isolement :	> 500 M? à 500 V CC se conformer à CEI 60255-5> 500 M? à 500 V CC se conformer à CEI 60664

(ui) tension d'isolement :	250 V se conformer à CEI 60664-1400 V se conformer à CEI 60664-1

Position de montage :	Toutes positions sans déclassement

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 4 mmy (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,

Couple de serrage :	0,6?1 N.m se conformer à CEI 60947-1

Matière du boîtier :	Plastique auto-extinguible

Signalisation locale :	pourpuissance ON LED (vert) pourrelais allumé LED (jaune)

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Endurance électrique :	100000 cycle

Endurance mécanique :	30000000 cycle

Vitesse de commande :	<= 360 opérations/heure pleine charge

Largeur :	17,5 mm

Code de compatibilité :	RM17

Compatibilité électromagnétique :	Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur

Normes :	EN/IEC 60255-6

Certifications du produit :	CSAC-TickGLULGOST

Règlement européen :	73/23/CEE - directive basse tension89/336/CEE - compatibilité électromagnétique

Température ambiante de stockage :	-40?70 oC

Température de fonctionnement :	-20?50 oC

Humidité relative :	95 % à 55 oC se conformer à CEI 60068-2-30

Tenue aux vibrations :	0,35 mm (f= 5?57,6 Hz) se conformer à CEI 60068-2-61 gn (f= 57,6?150 Hz) se conformer à CE

Tenue aux chocs mécaniques :	5 gn se conformer à CEI 60068-2-27

Degré de protection ip :	IP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)

Degré de pollution :	3 se conformer à CEI 60664-1

Tension d'essai diélectrique :	2 kV CA 50 Hz, 1 mn se conformer à CEI 60255-52 kV CA 50 Hz, 1 mn se conformer à CEI 60664

Onde de choc non-dissipative :	4 kV se conformer à CEI 60255-54 kV se conformer à CEI 60664-14 kV se conformer à CEI 6100

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	84 g

Hauteur de l'emballage 1 :	7,7 cm

Largeur de l'emballage 1 :	9,6 cm

Longueur de l'emballage 1 :	2,8 cm

Type d'emballage 2 :	S02

Nb produits dans l'emballage 2 :	48

Poids de l'emballage 2 :	4,487 kg

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Largeur (mm) :	17,5

Hauteur (mm) :	90,0

Profondeur (mm) :	72,0

Fenêtre monophasée possible :	Oui

Contient une fonction tension continue-sous-tension :	Oui

Contient une fonction tension continue-surtension :	Oui

Contient une fonction tension continue-fenêtre :	Oui

Type de tension de la plage de mesure :	DC

Finition du raccordement électrique :	borne à vis

Tension d'alimentation de courant nominal us cc (v) :	12,0

Plage de mesure de la tension 1 (v) :	9,0

Délai de temporisation du déclenchement max. admissible (s) :	0,5

Délai de retardement du déclenchement max. admissible (s) :	10,0

Délai de retardement du déclenchement min. réglable (s) :	0,1

Valeur de fonctionnement de la tension (v) :	7,0

Type de tension d'actionnement :	DC

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Qc unité :	1

Qct :	CT

Qc carton :	48

Mots clés : RM17UAS14 7UAS14 RM17UAS14 Zelio control sur ou sous tension 9..15VDC harmony vdc 3389119405102 schrm17uas14

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

205,4686 € / U HT
246,5623 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

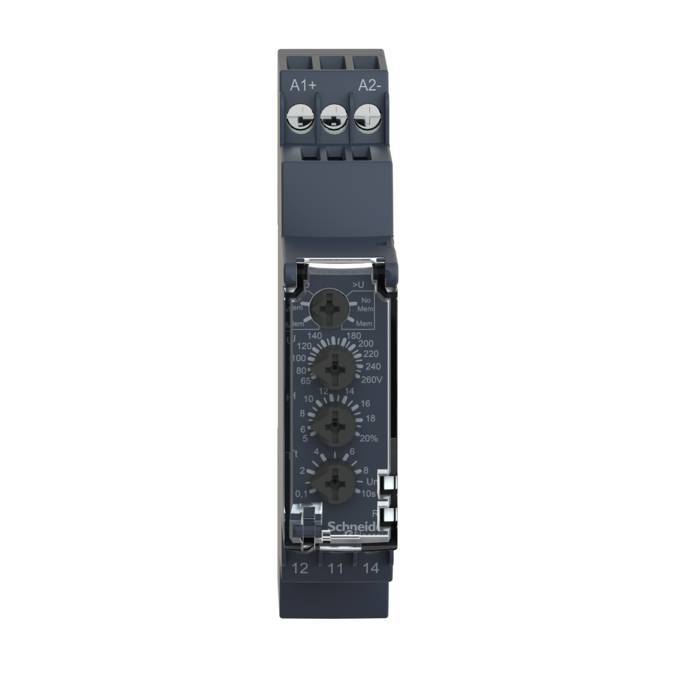

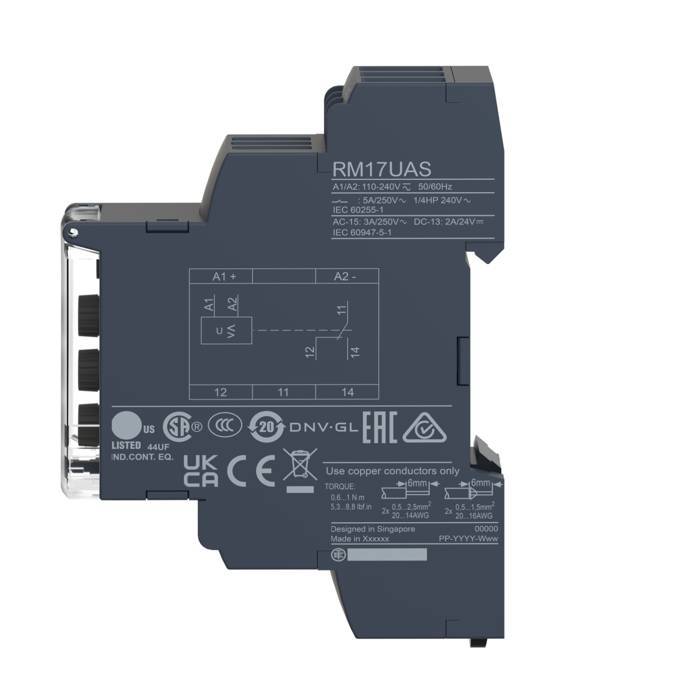

	SCHRM17UAS15 REL. SUR OU SOUS T 65-260 3389119405126		149,3697 € / U HT 179,2436 € / U TTC

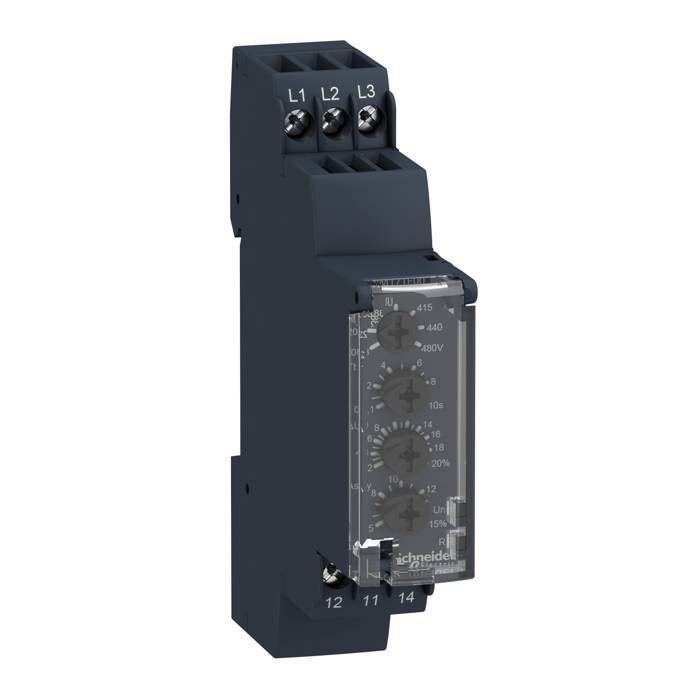

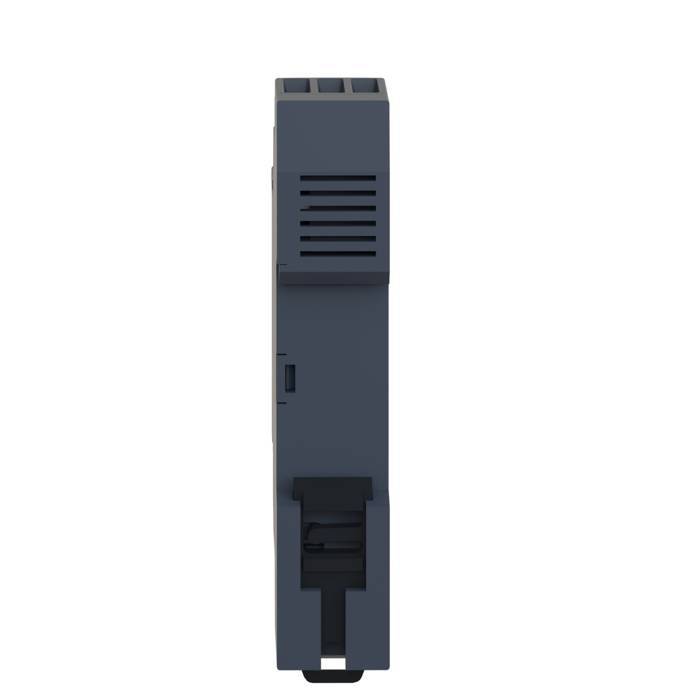

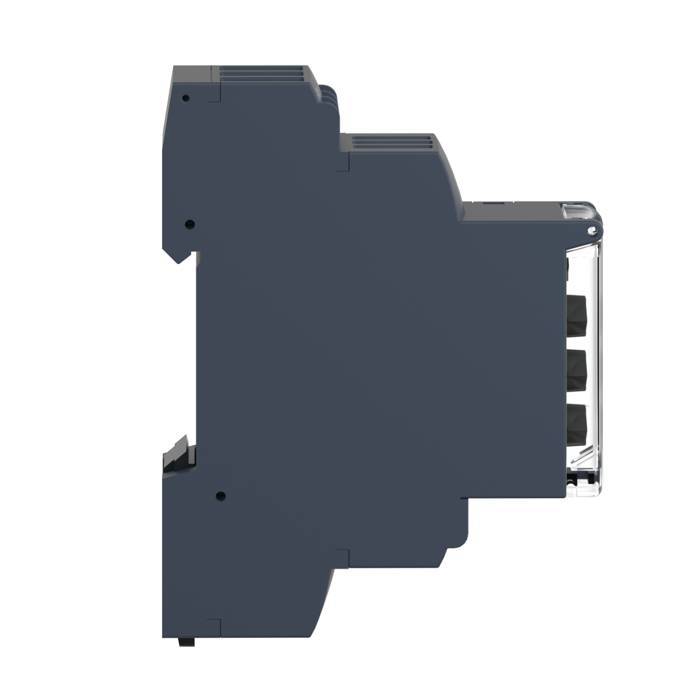

	SCHRM17UAS16 REL. SUR OU SOUS T 20-80 3389119405119		149,3697 € / U HT 179,2436 € / U TTC
