Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

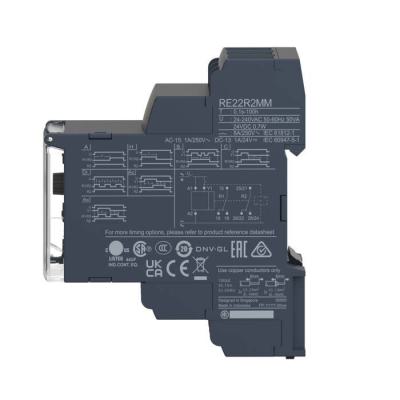

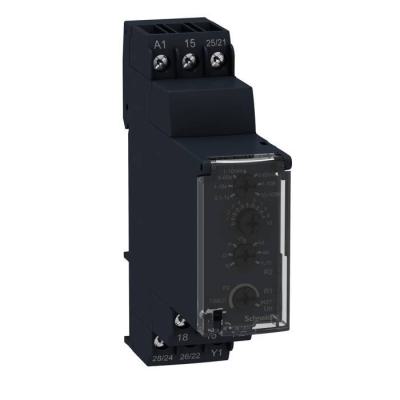

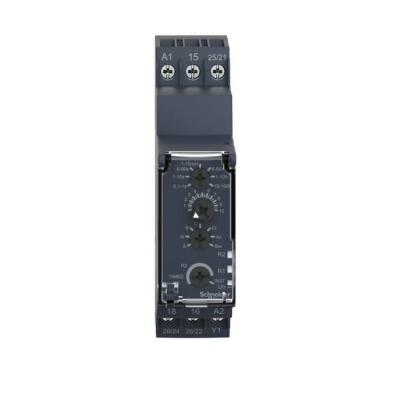

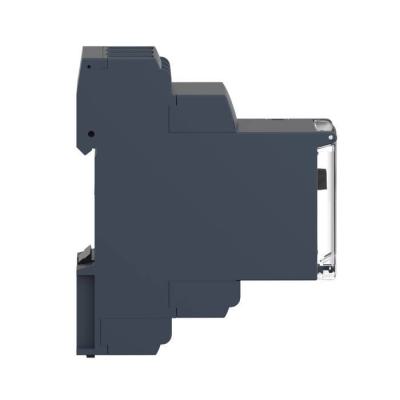

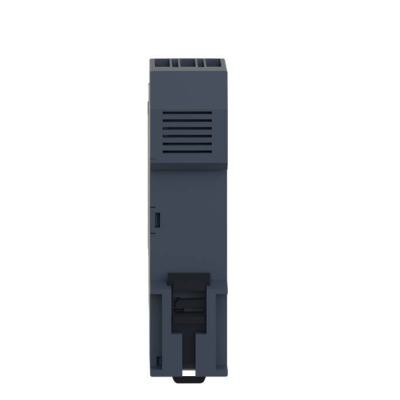

Harmony Time RE22 - relais tempo - 2OF - multi - 1s à 100h - 12V à 240VACDC

TEMPO 2OF 12...240VACDC

Code article : SCHRE22R2MMW

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	196,2480 € / U


	Prix unitaire net HT
	104,3260 € / U
	soit :
	125,1912 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480676574
Réf. fabricant : RE22R2MMW

Informations complémentaires :
Harmony Time RE22 - relais tempo - 2OF - multifonctions -
1s à 100h - 12V à 240VACDC - largeur : 22,5mm - IP20
(bornier), IP40 (boitier), IP50 (face avant) - courant de
sortie nominal : 8A

Ip :	IP40 enveloppe: se conformer à CEI 60529IP20 bornier: se conformer à CEI 60529IP40 face av

Poids :	0,093 kg

Type :	Multifunction relay

Compatibilité électromagnétique :	Test d'immunité aux décharges électrostatiques - niveau de test : 6 kV (décharge par conta

Etat led :	Vert LED (flash) pour chronométrage en coursVert LED (fixe) pour puissance ONJaune LED pou

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Type de temporisation :	Power on-delayOn-delay and off-delayIntervalDurée d'inhibitionSymmetrical flashing

Règlement européen :	2004/108/CE - compatibilité électromagnétique2006/95/CE - directive basse tension

Tension assignée de tenue aux chocs :	5 kV pour 1,2 50 µs se conformer à CEI 60664-15 kV se conformer à CEI 61812-1

Mode de raccordement :	Bornes à vis, 2 x 1,5 mm² avec emboutBornes à vis, 2 x 2,5 mm² sans embout

Position de montage :	Toutes positions par rapport au plan de montage vertical normal

Description des contacts :	1 F/O contact temporisé1 F/O contact temporisé ou instantané

Tenue diélectrique :	2,5 kV pour 1 mA/1 minute à 50 Hz se conformer à CEI 61812-1

Normes :	CEI 61812-1EN 61000-6-2EN 61000-6-1EN 61000-6-4EN 61000-6-3

Réglage exact du temps de retard :	+/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1

Humidité relative :	93 %, sans condensation se conformer à CEI 60068-2-30

Durée de vie électrique :	100000 cycle pour résistive charge, 8 A à 250 V, AC

Tenue aux vibrations :	20 m/s² (f= 10 150 Hz) se conformer à CEI 60068-2-6

Plage de temporisation :	0,1 1 s6 60 s1 10 H1 10 min1 10 s10 100 H6 60 min

Tenue aux chocs mécaniques :	15 gn pour 11 ms se conformer à CEI 60068-2-27

Résistance d'isolement :	100 M? à 500 V CC se conformer à CEI 60664-1

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Couple de serrage :	0,6 1 N.m se conformer à CEI 60947-1

Précision de répétition :	+/- 0,5% se conformer à CEI 61812-1

Données de fiabilité de la sécurité :	B10d = 230000MTTFd = 251,1 années

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

Type de commande :	Bouton rotatif face avant

Temps de récupération :	120 ms sur désexcitation

Largeur d'impulsion du signal de commande :	30 ms100 ms sous-charge

Certifications du produit :	CSACEcULusGLRCMCCCEAC

Statut environnemental de l'offre :	Produit Green Premium

Gamme de produits :	Harmony Timer Relays

Fréquence d'alimentation :	50...60 Hz +/- 5 %

Régulation reach :	Déclaration REACh

(us) tension d'alimentation :	12 à 240 V CA/CC

Matière du boitier :	Auto-extinguible

Puissance consommée en w :	1,5 W à 240 V CC

Puissance consommée en va :	3 VA à 240 V CA

Endurance mécanique :	10000000 cycle

Plage d'utilisation en tension :	0,85 à 1,1 Us

Dérive en température :	+/- 0,05 %/°C

Dérive en tension :	+/- 0,2 %/V

Courant commuté minimum :	10 mA à 5 V

Finition du raccordement électrique :	borne à vis

Température de l'air ambiant en fonctionnement :	-20 60 °C

Température ambiante de stockage :	-30 60 °C

Plage temporelle (s) :	360000,0

Pouvoir de coupure :	2000 VA

Largeur :	22,5 mm

Garantie :	18 mois

Type de sortie logique :	Relais

Délai de mise sous tension :	100 ms

Hauteur de l'emballage 1 :	2,5 cm

Largeur de l'emballage 1 :	8,3 cm

Longueur de l'emballage 1 :	9,6 cm

Immunité aux micro-coupures :	10 ms

Tension de coupure maximale :	250 V

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	240,0

Tension d'alimentation de courant nominal us cc (v) :	240,0

Type de tension d'actionnement :	AC/DC

Nom de l'appareil :	RE22

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	79,5

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	12,0

Courant de sortie nominal :	8 A

Courant commuté maximum :	8 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant nominal (a) :	8,0

Commande à distance possible :	Oui

Fonction clignotement avec pause, temps fixe :	Oui

Fonction clignotement avec impulsion, temps fixe :	Oui

Fonction retardée à l'enclenchement :	Oui

Fonction retardement du déclenchement :	Oui

Fonction formation d'impulsion :	Oui

Nombre de sorties, non retardées, contact à ouverture :	0,0

Nombre de sorties, non retardées, contact à fermeture :	0,0

Nombre de sorties, non retardées, contact inverseur :	1,0

Nombre de sorties, retardées, contact à ouverture :	0,0

Nombre de sorties, retardées, contact à fermeture :	0,0

Nombre de sorties, retardées, contact inverseur :	2,0

Sorties, commutable, retardées/non retardées :	Oui

Adapté à un montage de profilés chapeaux :	Oui

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RE22R2MMW Zelio Time RE22 relais tempo 2OF multi 1s a 100h 12V 240VACDC harmony vacdc 3606480676574 schre22r2mmw
