Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

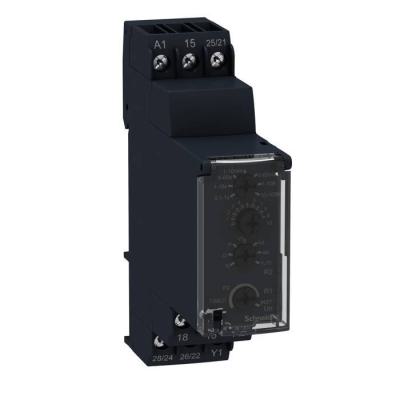

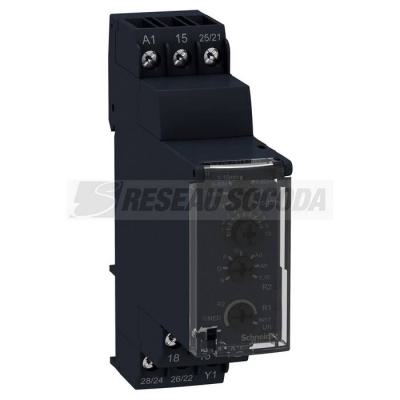

Harmony Time RE22 - relais tempo - 2OF - multi - 1s à 100h - 12VACDC

TEMPO 2OF 12VACDC

Code article : SCHRE22R2MJU

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	175,4880 € / U


	Prix unitaire net HT
	93,2899 € / U
	soit :
	111,9479 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480676598
Réf. fabricant : RE22R2MJU

Informations complémentaires :
Harmony Time RE22 - relais tempo - 2OF - multi - 1s à 100h
- 12VACDC - largeur : 22,5mm - IP20 (bornier), IP40
(boitier et face avant) - courant de sortie nominal : 8A

Poids :	0,09 kg

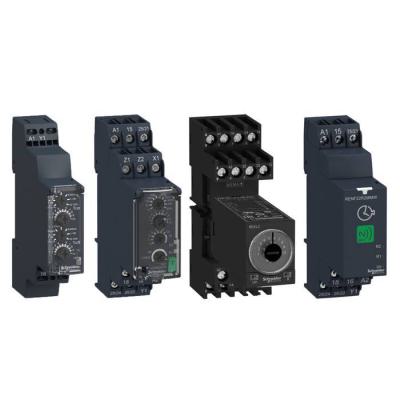

Gamme de produits :	Harmony Timer Relays

Type de produit ou équipement :	Multifunction relay

Type de sortie logique :	Relais

Nom de l'appareil :	RE22

Courant de sortie nominal :	8:00 AM

Description des contacts :	1 F/O contact temporisé1 F/O contact temporisé ou instantané

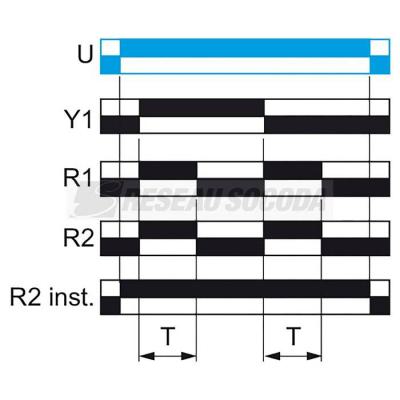

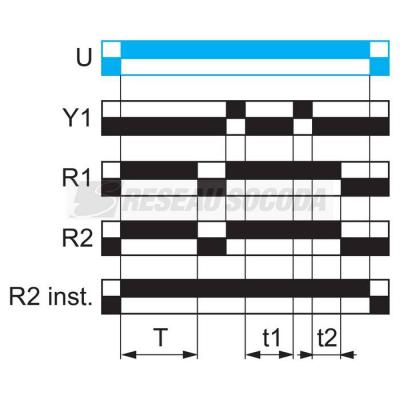

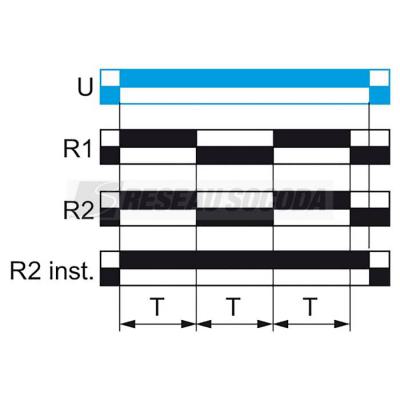

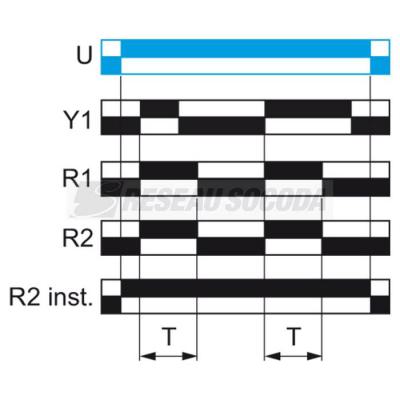

Type de temporisation :	Power on-delayOn-delay and off-delayIntervalDurée d'inhibitionSymmetrical flashing

Plage de temporisation :	1?10 min6?60 min0,1?1 s6?60 s1?10 s1?10 H10?100 H

Type de commande :	Bouton rotatif face avant

(us) tension d'alimentation :	12 V CA/CC

Plage d'utilisation en tension :	0,9 à 1,2 Us

Fréquence d'alimentation :	50...60 Hz +/- 5 %

Mode de raccordement :	Bornes à vis, 2 x 1,5 mmy avec emboutBornes à vis, 2 x 2,5 mmy sans embout

Couple de serrage :	0,6?1 N.m se conformer à CEI 60947-1

Matière du boîtier :	Auto-extinguible

Précision de répétition :	+/- 0,5% se conformer à CEI 61812-1

Dérive en température :	+/- 0,05 %/oC

Dérive en tension :	+/- 0,2 %/V

Réglage exact du temps de retard :	+/- 10 % pleine échelle à 25 oC se conformer à CEI 61812-1

Largeur d'impulsion du signal de commande :	30 ms100 ms sous-charge

Résistance d'isolement :	100 M? à 500 V CC se conformer à CEI 60664-1

Temps de récupération :	120 ms sur désexcitation

Immunité aux micro-coupures :	10 ms

Puissance consommée en va :	1,2 VA à 12 V CA

Puissance consommée en w :	0,5 W à 12 V CC

Pouvoir de coupure :	2000 VA

Courant commuté minimum :	10 mA à 5 V

Courant commuté maximum :	8 mA

Tension de coupure maximale :	250 V

Durée de vie électrique :	100000 cycle pour résistive charge, 8 A à 250 V, AC

Endurance mécanique :	10000000 cycle

Tension assignée de tenue aux chocs :	5 kV pour 1,2?50 æs se conformer à CEI 60664-15 kV se conformer à CEI 61812-1

Délai de mise sous tension :	100 ms

Données de fiabilité de la sécurité :	B10d = 190000MTTFd = 205,4 années

Position de montage :	Toutes positions par rapport au plan de montage vertical normal

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Etat led :	Vert LED (flash) pour chronométrage en coursVert LED (fixe) pour puissance ONJaune LED pou

Largeur :	22,5 mm

Tenue diélectrique :	2,5 kV pour 1 mA/1 minute à 50 Hz se conformer à CEI 61812-1

Normes :	EN 61000-6-1CEI 61812-1EN 61000-6-4EN 61000-6-3EN 61000-6-2

Règlement européen :	2006/95/CE - directive basse tension2004/108/CE - compatibilité électromagnétique

Certifications du produit :	CSAcULusCEEACGLCCCRCM

Température de l'air ambiant en fonctionnement :	-20?60 oC

Température ambiante de stockage :	-30?60 oC

Degré de protection ip :	IP40 enveloppe: se conformer à CEI 60529IP20 bornier: se conformer à CEI 60529IP40 face av

Tenue aux vibrations :	20 m/sy (f= 10?150 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	15 gn pour 11 ms se conformer à CEI 60068-2-27

Humidité relative :	93 %, sans condensation se conformer à CEI 60068-2-30

Compatibilité électromagnétique :	Test d'immunité aux décharges électrostatiques - niveau de test : 6 kV (décharge par conta

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	101,42 g

Hauteur de l'emballage 1 :	9 cm

Largeur de l'emballage 1 :	2,25 cm

Longueur de l'emballage 1 :	7,95 cm

Type d'emballage 2 :	S02

Nb produits dans l'emballage 2 :	40

Poids de l'emballage 2 :	4,982 kg

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Poids de l'emballage 3 :	90,709 kg

Hauteur de l'emballage 3 :	70 cm

Largeur de l'emballage 3 :	60 cm

Longueur de l'emballage 3 :	80 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Courant nominal (a) :	8,0

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	79,5

Commande à distance possible :	Oui

Fonction clignotement avec pause, temps fixe :	Oui

Fonction clignotement avec impulsion, temps fixe :	Oui

Fonction retardée à l'enclenchement :	Oui

Plage temporelle (s) :	0,1

Fonction retardement du déclenchement :	Oui

Fonction formation d'impulsion :	Oui

Finition du raccordement électrique :	borne à vis

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	12,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	12,0

Tension d'alimentation de courant nominal us cc (v) :	12,0

Nombre de sorties, non retardées, contact à ouverture :	0,0

Nombre de sorties, non retardées, contact à fermeture :	0,0

Nombre de sorties, non retardées, contact inverseur :	1,0

Nombre de sorties, retardées, contact à ouverture :	0,0

Nombre de sorties, retardées, contact à fermeture :	0,0

Nombre de sorties, retardées, contact inverseur :	2,0

Sorties, commutable, retardées/non retardées :	Oui

Adapté à un montage de profilés chapeaux :	Oui

Type de tension d'actionnement :	AC/DC

Qc unité :	1

Qct :	CT

Qc carton :	40
