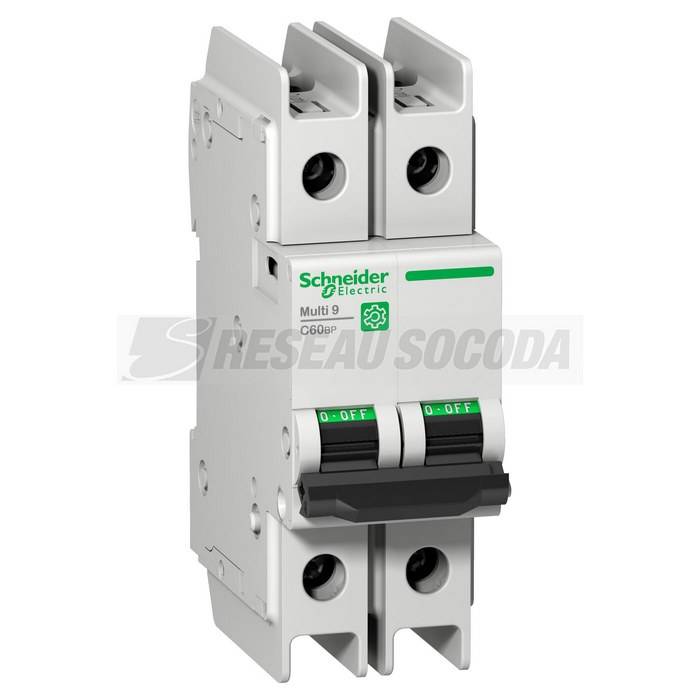

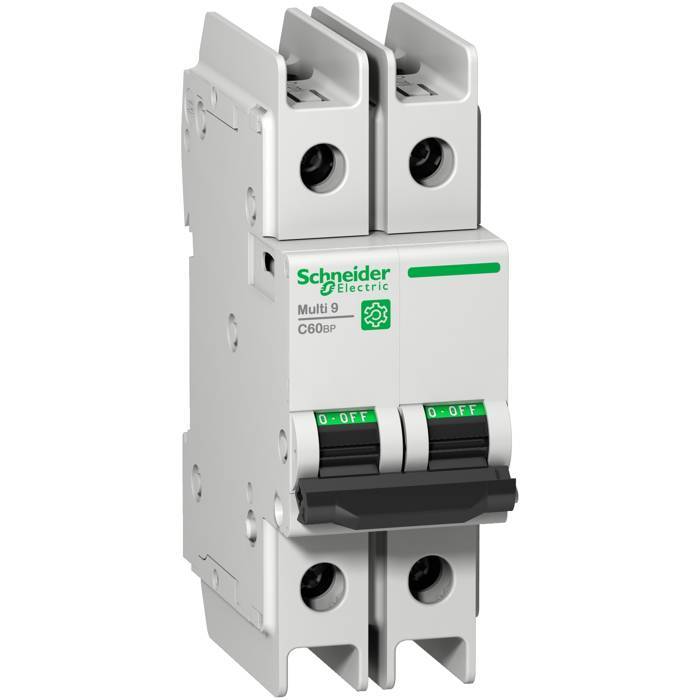

Multi9 C60BP - disjoncteur - 2P - courbe C - 20A - 10kA - 480Y/277V - UL489

Multi9 C60BP 2P C 20A MCB

Code article : SCHM9F42220

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	255,6840 € / U


	Prix unitaire net HT
	105,9740 € / U
	soit :
	127,1688 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481169761
Réf. fabricant : M9F42220

Fabriqué en France

Informations complémentaires :
Ce disjoncteur Multi 9 C60BP de calibre 20A 2 Poles Courbe
C a des bornes de raccordement à cables conforme à
l'UL489, à l'IEC 60947-2 ainsi qu'a la norme CCC. Il a un
pouvoir de Coupure de 10kA en 480Y/277VAC.

Couleur :	Gris

Courbe :	C

Garantie :	18 mois

Hauteur :	103 mm

Intensité (a) :	20 A à 25 °C se conformer à EN/CEI 60947-2

Ip :	IP20

Poids :	14,34 kg

Section cable rigide (mm²) :	25

Section cable souple (mm²) :	16

Type :	Disjoncteur miniature

Pouvoir de coupure :	6 kA Icu à 440 V CA se conformer à EN/CEI 60947-210 kA Icu à 415 V CA se conformer à EN/CE

(ics) pouvoir assigné de coupure de service en court-circuit :	4,5 kA 75 % se conformer à EN/CEI 60947-2 - 440 V CA7,5 kA 75 % se conformer à EN/CEI 6094

Mode de raccordement :	Borne du type à cage (haut ou bas)1 25 mm² (AWG 18 à AWG 8) - rigideBorne du type à cage (

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Degré de protection ip :	IP20 se conformer à CEI 60529IP40 (boitier modulaire) se conformer à CEI 60529

(ue) tension assignée d'emploi :	240 V CA 50/60 Hz415 V CA 50/60 Hz440 V CA 50/60 Hz

Normes :	EN/CEI 60947-2GB 14048.2UL 489CSA C22.2 No 5

Limite de déclenchement magnétique :	8,5 x In +/- 20 % CA12 x In +/- 20 % CC

(ui) tension d'isolement :	500 V CA se conformer à EN/CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Profil environnemental :	Profil environnemental du Produit

Longueur de dénudage des fils :	14 mm pour haut ou bas connexion

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Présence d'halogènes :	Produit sans halogènes

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Couple de serrage :	2,5 N.m haut ou bas

Indication de tension :	Indication ON/OFF

Régulation reach :	Déclaration REACh

Mode d'installation :	Encliquetable

Application :	Distribution

Prévision de verrouillage :	Cadenassable

Humidité relative :	95 % à 55 °C

Nom du produit :	Multi 9 C60

Certifications du produit :	CEICCCCSAUL

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Endurance électrique :	10000 cycle

Température de fonctionnement :	-30 70 °C

Température ambiante de stockage :	-40 80 °C

Support de montage :	Rail DIN

Altitude de fonctionnement :	0 2000 m

Poids de l'emballage 3 :	1,535 kg

Longueur de l'emballage 1 :	10,3 cm

Hauteur de l'emballage 1 :	3,6 cm

Largeur de l'emballage 1 :	7,5 cm

Nom de l'appareil :	C60BP

Largeur :	36 mm

Profondeur :	72 mm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	11 cm

Longueur de l'emballage 3 :	22 cm

Type de tension :	AC/DC

Tension assignée (ue) (v) :	277,0

Tension d'isolement assignée (ui) (v) :	500,0

Type de réseau :	CCCA

Largeur de l'emballage 3 :	8 cm

Profondeur d'encastrement (mm) :	48,0

Fréquence (hz) :	60,0

Température ambiante en fonctionnement (°c) :	70,0

Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka) :	20,0

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	10,0

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Type d'emballage 3 :	BB1

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	4,0

Nombre de poles protégés :	2,0

Pole neutre sectionné simultanément :	Oui

Produits auxiliaires associables :	Oui

Nombre de poles (total) :	2,0

Tension assignée de tenue aux chocs (uimp) (kv) :	6,0

Description des poles :	2P

Nb produits dans l'emballage 2 :	54

Qc carton :	54

Qct :	PF

Nombre de poles protégés :	2

Pas de 9 mm :	4

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 3 :	6

Qc unité :	1

Qc boite :	6

Mots clés : M9F42220 Multi9 C60 disjoncteur 2P courbe C 20A 10kA 480Y/277V UL489 multi 3606481169761 schm9f42220
