Rubin Lacaque

Protection Equipements & Personnes » Schneider Electric » Marine, Nucléaire & Ul

Information(s) non contractuelle(s)

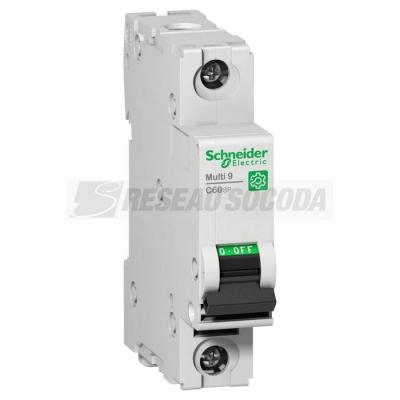

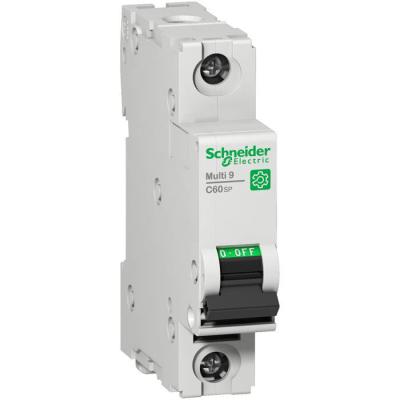

Multi9 C60SP - disjoncteur - 1P - courbe D - 4A - 10kA - 277V - UL1077

Multi9 C60SP 1P D 4A MCB

Code article : SCHM9F23104

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	170,1120 € / U


	Prix unitaire net HT
	70,5068 € / U
	soit :
	84,6082 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481168856
Réf. fabricant : M9F23104

Fabriqué en France

Informations complémentaires :
Ce disjoncteur Multi 9 C60SP de calibre 4A 1Pole Courbe D
s'utilise dans un large panel d'applications. Idéal pour
une couverture des normes UL1077 - IEC 60947-2 et CCC. Il a
un pouvoir de Coupure de 10kA en 480Y/277V.

Couleur :	Gris

Courbe :	D

Garantie :	18 mois

Hauteur :	81 mm

Intensité (a) :	4 A à 25 °C se conformer à EN/CEI 60947-2

Ip :	IP20

Poids :	1,419 kg

Section cable rigide (mm²) :	1,0 25,0

Section câble souple (mm²) :	1,0 16,0

Type :	Disjoncteur miniature

Pouvoir de coupure :	10 kA AIR à 277 V CA se conformer à UL 107714 kA AIR à 240 V CA se conformer à UL 107714 k

(ics) pouvoir assigné de coupure de service en court-circuit :	2,25 kA 75 % se conformer à EN/CEI 60947-2 - 415 V CA7,5 kA 75 % se conformer à EN/CEI 609

Mode de raccordement :	Borne du type à cage (haut ou bas)125 mm² (AWG 18 à AWG 8) - rigideBorne du type à cage (h

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Degré de protection ip :	IP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529

Normes :	EN/CEI 60947-2GB 14048.2UL 1077CSA C22.2 No 235

(ue) tension assignée d'emploi :	240 V CA 50/60 Hz415 V CA 50/60 Hz60 V CC

Limite de déclenchement magnétique :	12 x In +/- 20 % CA17 x In +/- 20 % CC

(ui) tension d'isolement :	500 V CA se conformer à EN/CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Profil environnemental :	Profil environnemental du Produit

Longueur de dénudage des fils :	14 mm pour haut ou bas connexion

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Présence d'halogènes :	Produit sans halogènes

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Couple de serrage :	2,5 N.m haut ou bas

Indication de tension :	Indication ON/OFF

Régulation reach :	Déclaration REACh

Mode d'installation :	Encliquetable

Application :	Distribution

Prévision de verrouillage :	Cadenassable

Humidité relative :	95 % à 55 °C

Nom du produit :	Multi 9 C60

Certifications du produit :	CEICCCURCSA

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Endurance électrique :	10000 cycle

Température ambiante en fonctionnement (°c) :	-30,0 70,0

Température de fonctionnement :	-3070 °C

Température ambiante de stockage :	-4080 °C

Poids de l'emballage 3 :	17,515 kg

Fréquence (hz) :	50,0 60,0

Support de montage :	Rail DIN

Altitude de fonctionnement :	02000 m

Hauteur de l'emballage 1 :	1,8 cm

Largeur de l'emballage 1 :	7,5 cm

Longueur de l'emballage 1 :	8,5 cm

Nom de l'appareil :	C60SP

Largeur :	18 mm

Profondeur :	72 mm

Longueur de l'emballage 2 :	23 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Type de tension :	AC/DC

Tension assignée (ue) (v) :	277,0

Tension d'isolement assignée (ui) (v) :	500,0

Type de réseau :	CACC

Hauteur de l'emballage 2 :	9 cm

Largeur de l'emballage 2 :	8 cm

Profondeur d'encastrement (mm) :	44,0

Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka) :	10,0

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Nb produits dans l'emballage 3 :	144

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	144

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	2,0

Nombre de pôles protégés :	1,0

Pôle neutre sectionné simultanément :	Oui

Produits auxiliaires associables :	Oui

Nombre de pôles (total) :	1,0

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	3,0

Tension assignée de tenue aux chocs (uimp) (kv) :	6,0

Description des pôles :	1P

Nb produits dans l'emballage 2 :	12

Qc boite :	12

Qct :	CT

Pas de 9 mm :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : M9F23104 Multi9 C60 disjoncteur 1P courbe D 4A 10kA 277V UL1077 multi 3606481168856 schm9f23104
