Rubin Lacaque

Protection Equipements & Personnes » Schneider Electric » Marine, Nucléaire & Ul

Information(s) non contractuelle(s)

Multi9 C60SP - disjoncteur - 2P - courbe C - 50A 5kA 480Y/277V - UL1077

Multi9 C60SP 2P C 50A MCB

Code article : SCHM9F22250

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	439,5240 € / U


	Prix unitaire net HT
	182,1707 € / U
	soit :
	218,6048 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481168306
Réf. fabricant : M9F22250

Fabriqué en France

Informations complémentaires :
Ce disjoncteur Multi 9 C60SP de calibre 50A 2 poles Courbe
C s'utilise dans un large panel d'applications. Idéal pour
une couverture des normes UL1077 - IEC 60947-2 et CCC. Il a
un pouvoir de Coupure de 5kA en 480Y/277V.

Couleur :	Gris

Courbe :	C

Garantie :	18 mois

Hauteur :	81 mm

Intensité (a) :	50 A à 25 °C se conformer à EN/CEI 60947-2

Ip :	IP20

Poids :	1,523 kg

Section cable rigide (mm²) :	35

Section cable souple (mm²) :	1

Type :	Disjoncteur miniature

Pouvoir de coupure :	10 kA AIR à 240 V CA se conformer à UL 107710 kA AIR à 240 V CA se conformer à CSA C22.2 N

(ics) pouvoir assigné de coupure de service en court-circuit :	4,5 kA 75 % se conformer à EN/CEI 60947-2 - 440 V CA7,5 kA 75 % se conformer à EN/CEI 6094

Mode de raccordement :	Borne du type à cage (haut ou bas)1 35 mm² (AWG 18...AWG 2) - rigideBorne du type à cage (

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Degré de protection ip :	IP20 se conformer à CEI 60529IP40 (boitier modulaire) se conformer à CEI 60529

(ue) tension assignée d'emploi :	240 V CA 50/60 Hz415 V CA 50/60 Hz440 V CA 50/60 Hz

Normes :	EN/CEI 60947-2GB 14048.2UL 1077CSA C22.2 No 235

(ui) tension d'isolement :	500 V CA se conformer à EN/CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Profil environnemental :	Profil environnemental du Produit

Longueur de dénudage des fils :	14 mm pour haut ou bas connexion

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Présence d'halogènes :	Produit sans halogènes

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Limite de déclenchement magnétique :	8,5 x In +/- 20 % CA

Couple de serrage :	3,5 N.m haut ou bas

Indication de tension :	Indication ON/OFF

Régulation reach :	Déclaration REACh

Mode d'installation :	Encliquetable

Application :	Distribution

Prévision de verrouillage :	Cadenassable

Humidité relative :	95 % à 55 °C

Nom du produit :	Multi 9 C60

Certifications du produit :	CEICCCURCSA

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Endurance électrique :	10000 cycle

Température de fonctionnement :	-30 70 °C

Température ambiante de stockage :	-40 80 °C

Poids de l'emballage 3 :	18,763 kg

Support de montage :	Rail DIN

Altitude de fonctionnement :	0 2000 m

Hauteur de l'emballage 1 :	3,6 cm

Largeur de l'emballage 1 :	7,5 cm

Longueur de l'emballage 1 :	8,5 cm

Nom de l'appareil :	C60SP

Largeur :	36 mm

Profondeur :	72 mm

Longueur de l'emballage 2 :	23 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Tension assignée (ue) (v) :	277,0

Tension d'isolement assignée (ui) (v) :	500,0

Hauteur de l'emballage 2 :	9 cm

Largeur de l'emballage 2 :	8 cm

Profondeur d'encastrement (mm) :	44,0

Fréquence (hz) :	60,0

Température ambiante en fonctionnement (°c) :	70,0

Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka) :	20,0

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	10,0

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	4,0

Nombre de poles protégés :	2,0

Pole neutre sectionné simultanément :	Oui

Produits auxiliaires associables :	Oui

Nombre de poles (total) :	2,0

Tension assignée de tenue aux chocs (uimp) (kv) :	6,0

Description des poles :	2P

Type de réseau :	CA

Nb produits dans l'emballage 3 :	72

Type de tension :	AC

Qc carton :	72

Qct :	CT

Nombre de poles protégés :	2

Pas de 9 mm :	4

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	6

Qc unité :	1

Qc boite :	6

Mots clés : M9F22250 Multi9 C60 disjoncteur 2P courbe C 50A 5kA 480Y/277V UL1077 multi 3606481168306 schm9f22250

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

182,1707 € / U HT
218,6048 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHM9F21150 Multi9 C60SP 1P B 50A MCB 3606481167514		83,7168 € / U HT 100,4602 € / U TTC

	SCHM9F21250 Multi9 C60SP 2P B 50A MCB 3606481167699		187,5969 € / U HT 225,1163 € / U TTC

	SCHM9F22150 Multi9 C60SP 1P C 50A MCB 3606481168122		72,0784 € / U HT 86,4941 € / U TTC

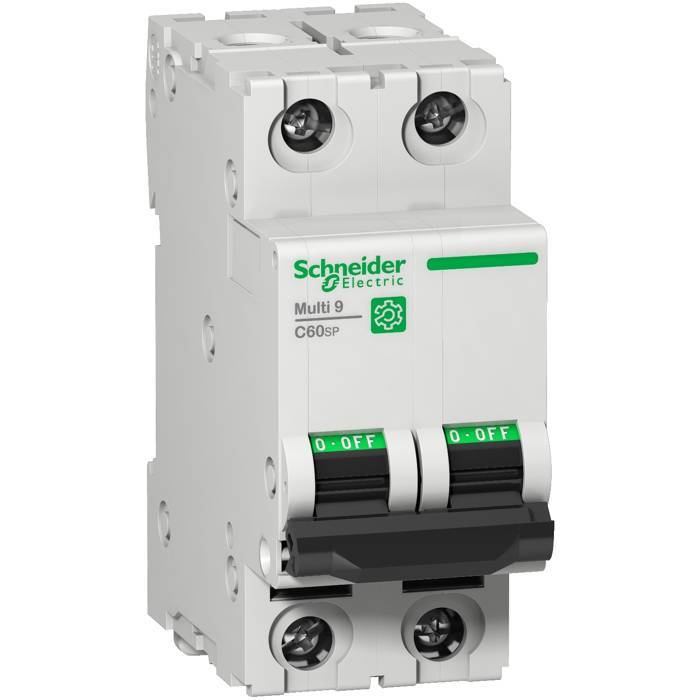

	SCHM9F22240 Multi9 C60SP 2P C 40A MCB 3606481168320		143,1721 € / U HT 171,8065 € / U TTC

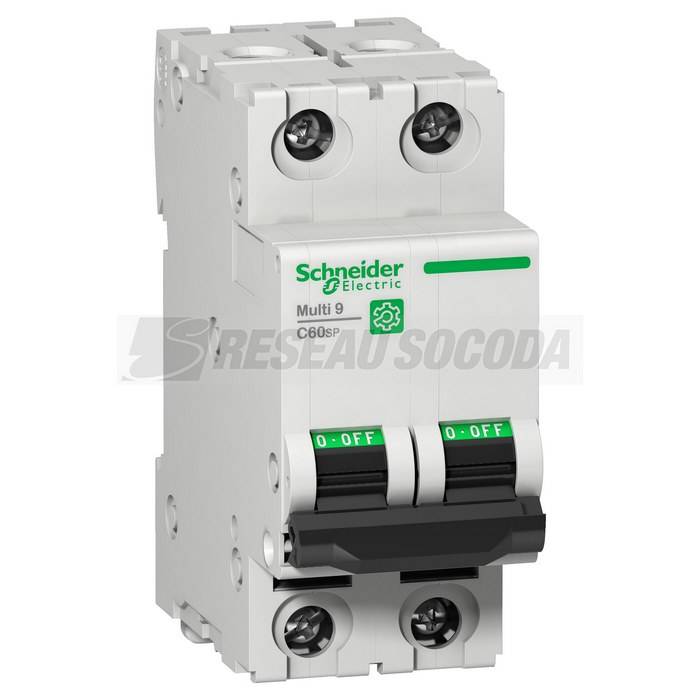

	SCHM9F22245 Multi9 C60SP 2P C 45A MCB 3606481168313		214,4397 € / U HT 257,3276 € / U TTC

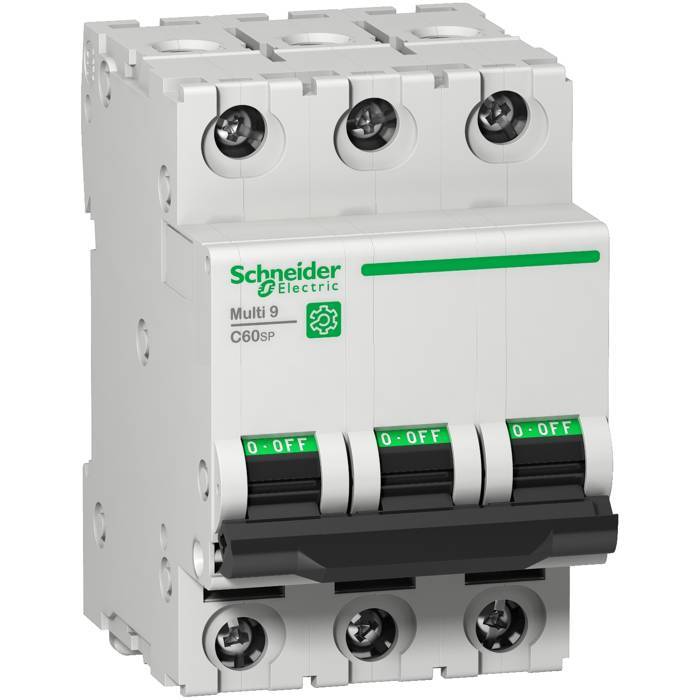

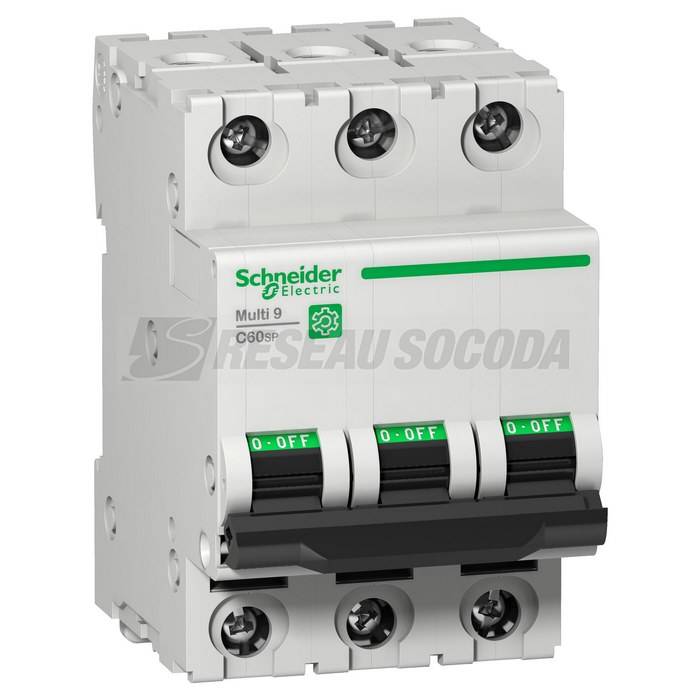

	SCHM9F22350 Multi9 C60SP 3P C 50A MCB 3606481168474		336,3344 € / U HT 403,6013 € / U TTC

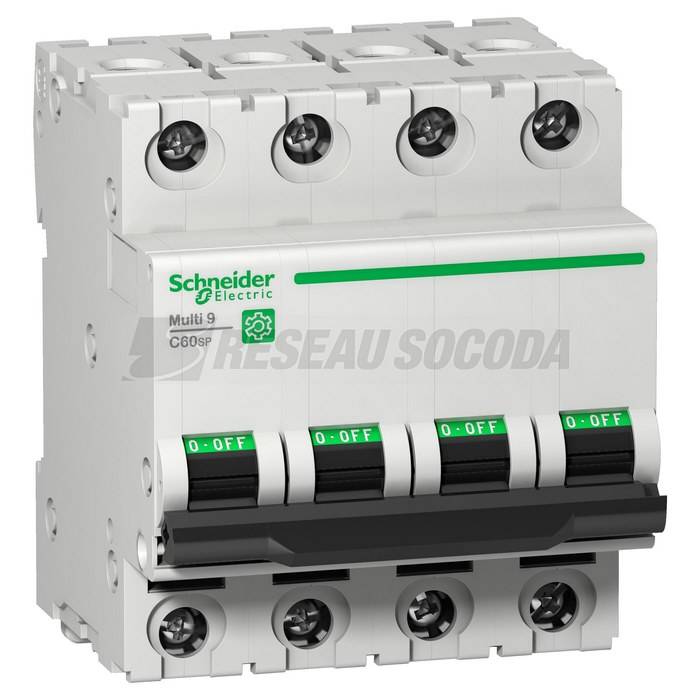

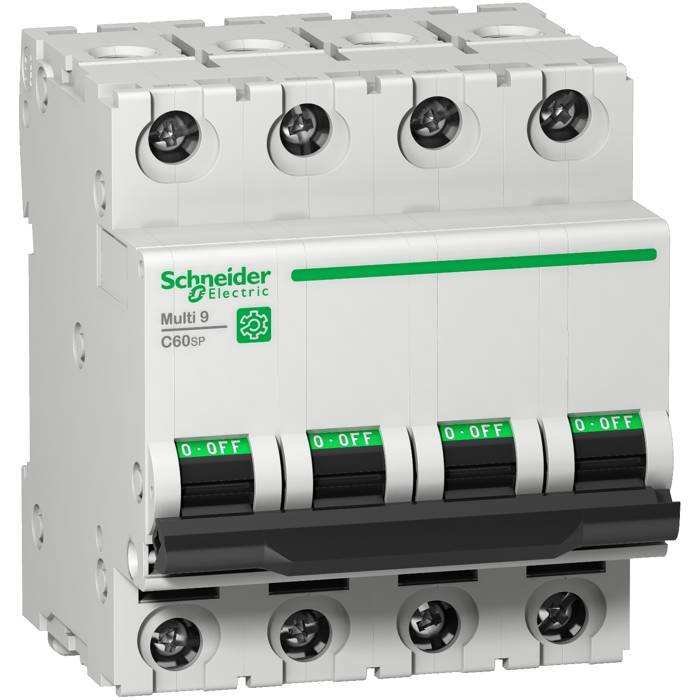

	SCHM9F22450 Multi9 C60SP 4P C 50A MCB 3606481168603		389,7816 € / U HT 467,7379 € / U TTC
