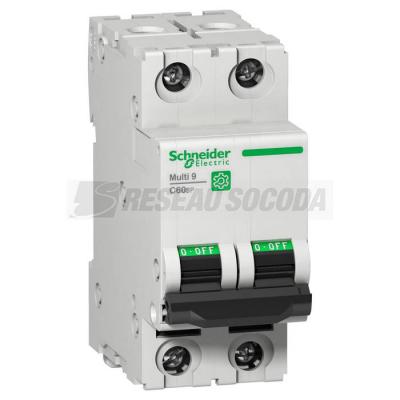

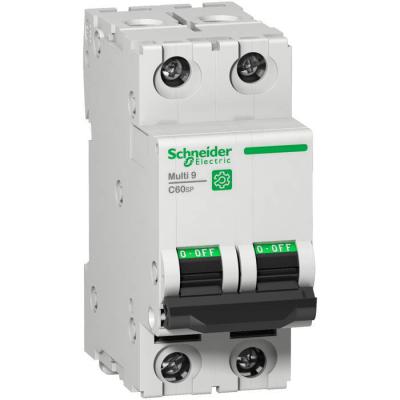

Multi9 C60SP - disjoncteur - 2P - courbe C - 2A - 10kA - 480Y/277V - UL1077

Multi9 C60SP 2P C 2A MCB

Code article : SCHM9F22202

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	280,6080 € / U


	Prix unitaire net HT
	116,3042 € / U
	soit :
	139,5650 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481168443
Réf. fabricant : M9F22202

Fabriqué en France

Informations complémentaires :
Ce disjoncteur Multi 9 C60SP de calibre 2A 2 poles Courbe C
s'utilise dans un large panel d'applications. Idéal pour
une couverture des normes UL1077 - IEC 60947-2 et CCC. Il a
un pouvoir de Coupure de 10kA en 480Y/277V.

Couleur :	Gris

Hauteur :	81ámm

Pouvoir de coupure :	14ákA AIR à 240 V CA se conformer à UL 107714ákA AIR à 240 V CA se conformer à CSA C22.2 N

(ics) pouvoir assigné de coupure de service en court-circuit :	4,5ákA 75á% se conformer à EN/CEI 60947-2 - 440 V CA7,5ákA 75á% se conformer à EN/CEI 6094

Mode de raccordement :	Borne du type à cage (haut ou bas)1à25ámm² (AWG 18 à AWG 8) - rigideBorne du type à cage (

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Degré de protection ip :	IP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529

(ue) tension assignée d'emploi :	240 V CA 50/60 Hz415 V CA 50/60 Hz440 V CA 50/60 Hz

Normes :	EN/CEI 60947-2GB 14048.2UL 1077CSA C22.2 No 235

In courant assigné d'emploi :	2áA à 25á°C se conformer à EN/CEI 60947-2

Limite de déclenchement magnétique :	8,5 x In +/- 20 % CA12 x In +/- 20 % CC

(ui) tension d'isolement :	500áV CA se conformer à EN/CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à EN/CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Profil environnemental :	Profil environnemental du Produit

Longueur de dénudage des fils :	14ámm pour haut ou bas connexion

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Présence d'halogènes :	Produit sans halogènes

Type de produit ou équipement :	Disjoncteur miniature

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Couple de serrage :	2,5áN.m haut ou bas

Indication de tension :	Indication ON/OFF

Régulation reach :	Déclaration REACh

Mode d'installation :	Encliquetable

Application :	Distribution

Prévision de verrouillage :	Cadenassable

Humidité relative :	95á% à 55á°C

Nom du produit :	Multi 9 C60

Certifications du produit :	CEICCCURCSA

Type de commande :	Par maneton

Endurance mécanique :	20000ácycle

Endurance électrique :	10000ácycle

Température de fonctionnement :	-30à70á°C

Température ambiante de stockage :	-40à80á°C

Support de montage :	Rail DIN

Altitude de fonctionnement :	0à2000 m

Gamme :	Multi 9

Poids de l'emballage 2 :	9,12ákg

Poids de l'emballage 3 :	1,43ákg

Garantie :	18 mois

Hauteur de l'emballage 1 :	3,6ácm

Largeur de l'emballage 1 :	7,5ácm

Longueur de l'emballage 1 :	8,5ácm

Nom de l'appareil :	C60SP

Largeur :	36ámm

Profondeur :	72ámm

Poids de l'emballage (kg) :	230ág

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Longueur de l'emballage 3 :	23ácm

Type de tension :	AC/DC

Tension assignée (ue) (v) :	277,0

Tension d'isolement assignée (ui) (v) :	500,0

Type de réseau :	CCCA

Hauteur de l'emballage 3 :	9ácm

Largeur de l'emballage 3 :	8ácm

Profondeur d'encastrement (mm) :	44,0

Fréquence (hz) :	50,0

Indice de protection (ip) :	IP20

Section de raccordement cable rigide (mm²) :	25,0

Température ambiante en fonctionnement (°c) :	70,0

Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka) :	20,0

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	10,0

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Type d'emballage 3 :	BB1

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Calibre/courant nominal assigné (in) (a) :	2,0

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	4,0

Nombre de pôles protégés :	2,0

Pôle neutre sectionné simultanément :	Oui

Section de raccordement cable souple (mm²) :	1,0

Produits auxiliaires associables :	Oui

Nombre de pôles (total) :	2,0

Tension assignée de tenue aux chocs (uimp) (kv) :	6,0

Description des pôles :	2P

Nb produits dans l'emballage 2 :	36

Qc carton :	72

Qct :	CT

Nombre de pôles protégés :	2

Courbe de déclenchement :	C

Pas de 9 mm :	4

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 3 :	6

Caractéristique de déclenchement (type/courbe) :	C

Qc unité :	1

Qc boite :	6

Mots clés : M9F22202 Multi9 C60 disjoncteur 2P courbe C 2A 10kA 480Y/277V UL1077 multi 3606481168443 schm9f22202
