Protection Equipements & Personnes » Schneider Electric » Protection & Mesure Différentielle

Information(s) non contractuelle(s)

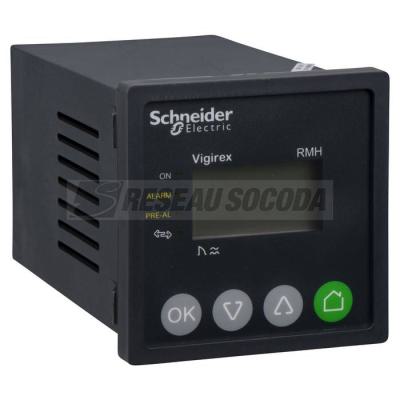

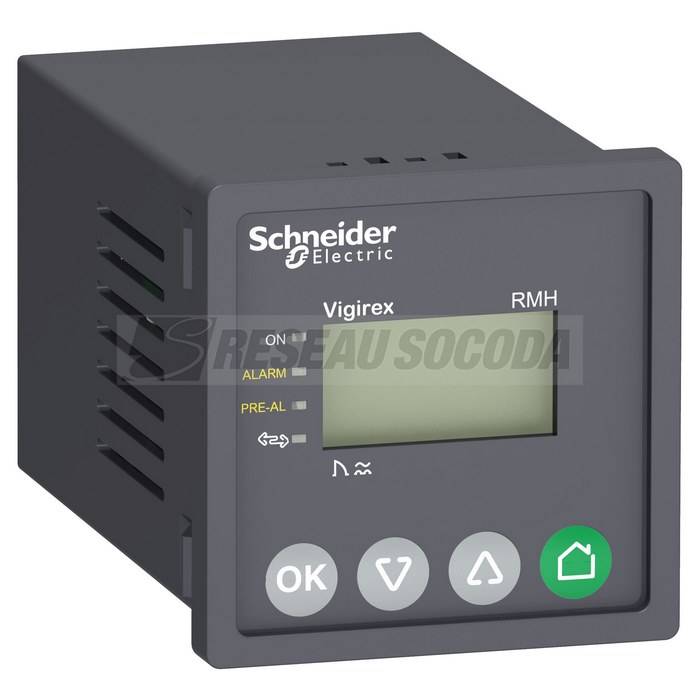

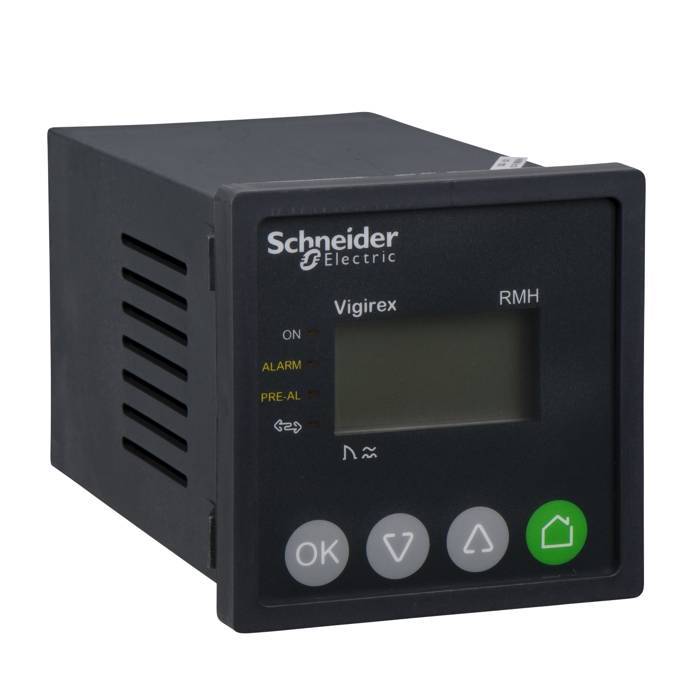

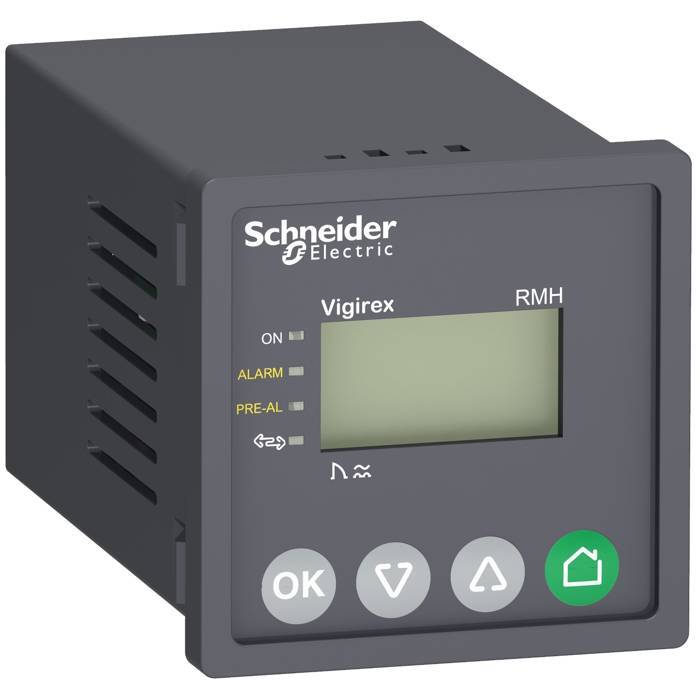

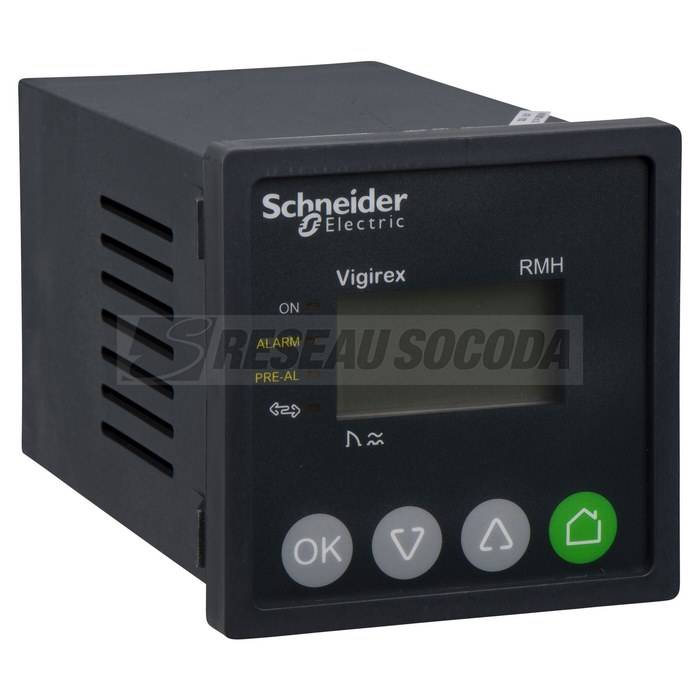

Vigirex - Relais differentiel signa lisation rmh 22

RELAIS DIFFERENTIEL SIGNA

Code article : SCHLV481004

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 538,5040 € / U


	Prix unitaire net HT
	1 013,1720 € / U
	soit :
	1 215,8064 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606485434735
Réf. fabricant : LV481004

Fabriqué en France

Informations complémentaires :
Vigirex - Relais differentiel signa lisation rmh 22

Classe de protection :	Classe II

Garantie :	18 mois

Hauteur :	72 mm

Ik :	IK07 se conformer à EN 50102

Ip :	IP40 sur face avant: se conformer à EN/IEC 60529IP30 sur les parties latérales: se conform

Poids :	12,766 kg

Profondeur :	117 mm

Type :	Relais de surveillance

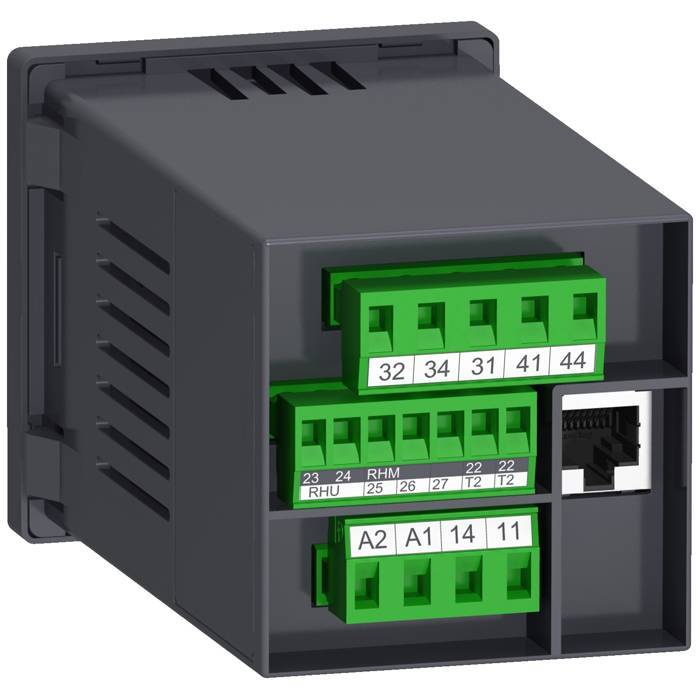

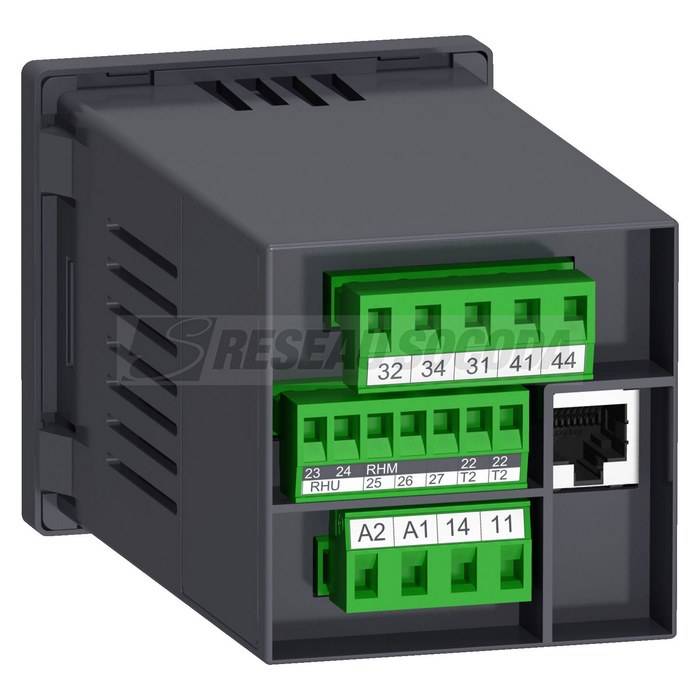

Type de raccordement :	Circuit d'alerte: bornier câble(s) 0,22,5 mm² souple AWG 22 à AWG 12Circuit d'alerte: born

Compatibilité électromagnétique :	Emissions transmises par conduction et rayonnées: ,B se conformer à CISPR 11Test d'immunit

Caractéristique d'environnement :	Exposition à la chaleur humide hors fonctionnement se conformer à CEI 60068-2-30Exposition

Réglage du seuil :	0,015...1 A réglable par pas de 0,001 A pré-alarme1...30 A réglable par pas de 0,1 A pré-a

Capteurs compatibles :	VigiPacT TOA capteur de courant différentielleVigiPacT A capteur de courant différentielle

Robustesse mécanique :	Tenue au feu se conformer à CEI 60695-2-1Protection IK 2 joules: IK07 se conformer à EN 50

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Couple de serrage :	0,5 N.m circuit d'alerte: 0,5 N.m connexion multiplexeur: 0,5 N.m pré-alarme: 0,5 N.m prés

Longueur de dénudage des fils :	6 mmcircuit d'alerte: 6 mmconnexion multiplexeur: 6 mmpré-alarme: 6 mmprésence de tension:

Type de mesure :	Mesure interne du courant de défaut de la terre, plage : 20...200 %, précision : +/- 20 %

Earth-leakage time delay :	Instantané for 0,03 ARéglable 04,5 s for 0,0330 A réglable par pas de 10 ms

Earth-leakage sensitivity :	0.031 A, adjustable in step of 0.001 A130 A, adjustable in step of 0.1 A

Monitored distribution system :	1000 V - CA à 50/60 Hz (maximum) 1000 V - CA à 400 Hz (maximum)

Composition de contacts de signalisation :	1 F/O alarme sans défaillance1 "F" pré-alarme sans défaillance

Test de fonctionnement :	LocalTest à distance (via communication)

Profil environnemental :	Profil environnemental du Produit

(us) tension d'alimentation :	220240 V CA 50/60 Hz 70 à 110 %

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Profil de circularité :	Informations de fin de vie

Protection des réglages :	Protégé par code d'accès

Utilisation du relais :	Relais de surveillance

Type de réglage :	ClavierAdresse Modbus

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Service de communication :	Modbus esclave

Charge minimum :	10 mA à 12 V

Humidité relative :	95 % à 55 °C

Support de montage :	Front panel

Dimensions de la découpe :	68 x 68 mm

Température de l'air ambiant en fonctionnement :	-2555 °C

Température ambiante de stockage :	-4085 °C

Type de réglage de sensibilité différentielle :	Réglable

Schéma de liaison à la terre :	TN-SITTT

Largeur de l'emballage 1 :	11,1 cm

Longueur de l'emballage 1 :	15,3 cm

Hauteur de l'emballage 1 :	8,5 cm

Durée d'actualisation :	0,5 s

Largeur :	72 mm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	40 cm

Longueur de l'emballage 2 :	60 cm

Puissance consommée en va :	8 VA

(uimp) tension assignée de tenue aux chocs :	8 kV

Nom de l'appareil :	RMH

(ithe) courant thermique d'emploi sous enveloppe :	8 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S04

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Catégorie de surtension :	IV

Nb produits dans l'emballage 2 :	24

Qc carton :	24

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : LV481004 RELAIS DIFFERENTIEL SIGNA LISATION RMH 22 vigirex 3606485434735 schlv481004
