Protection Equipements & Personnes » Schneider Electric » Protection & Mesure Différentielle

Information(s) non contractuelle(s)

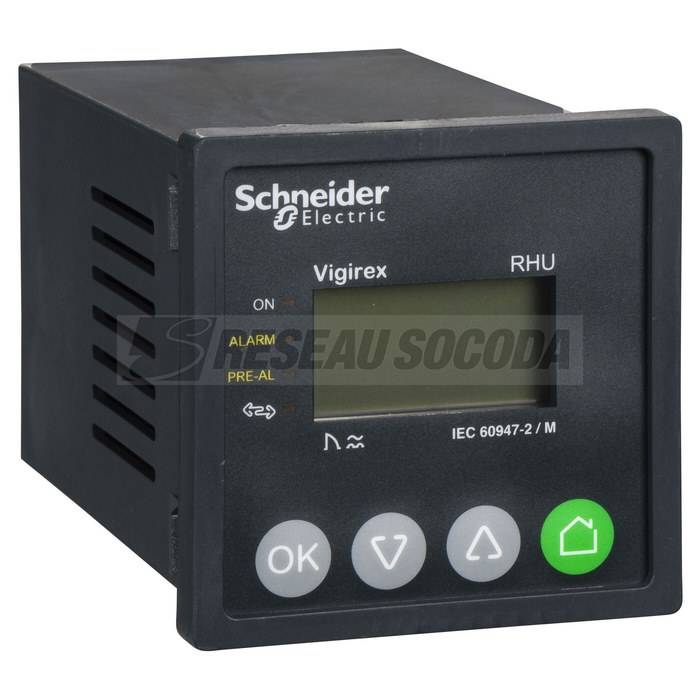

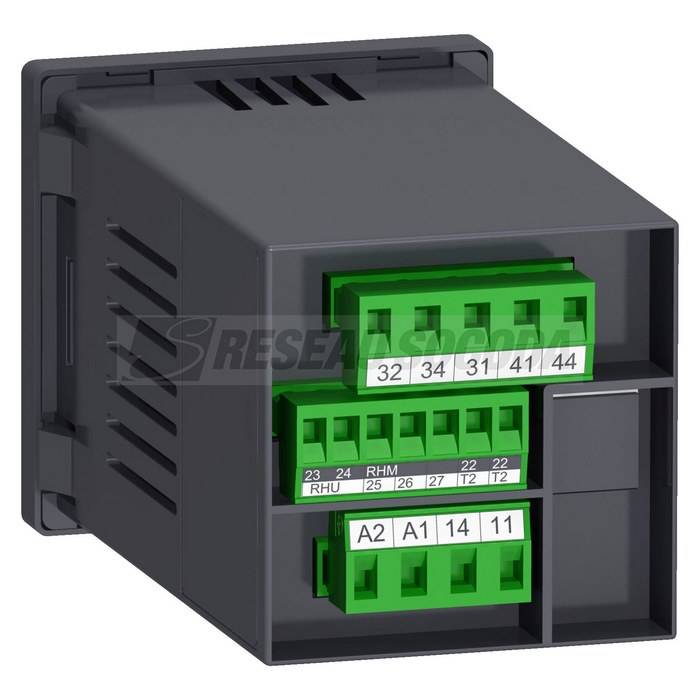

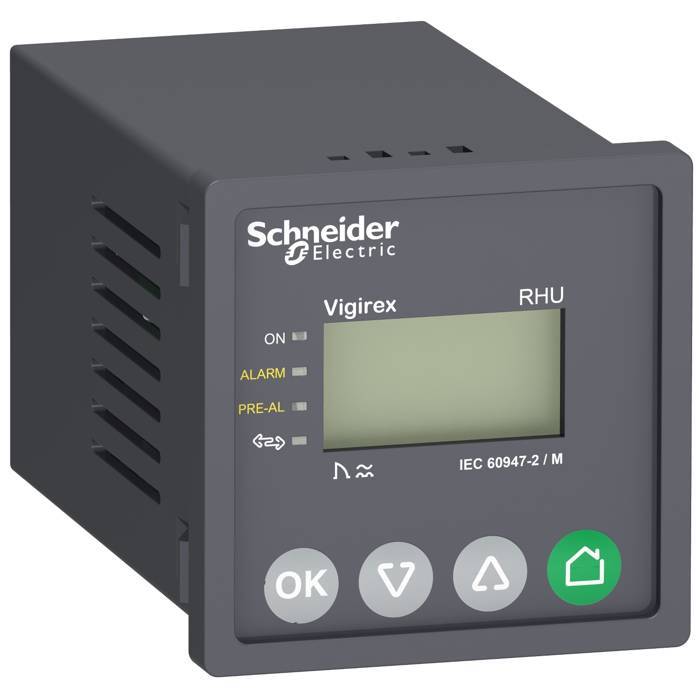

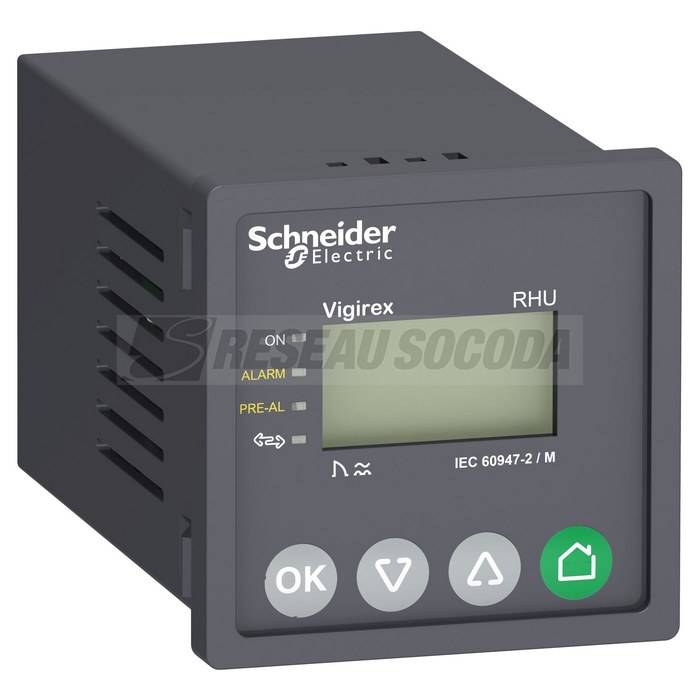

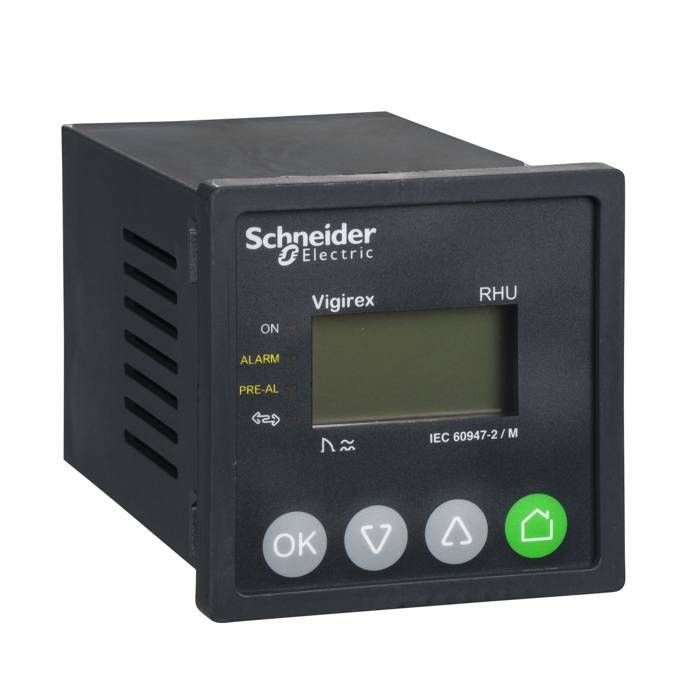

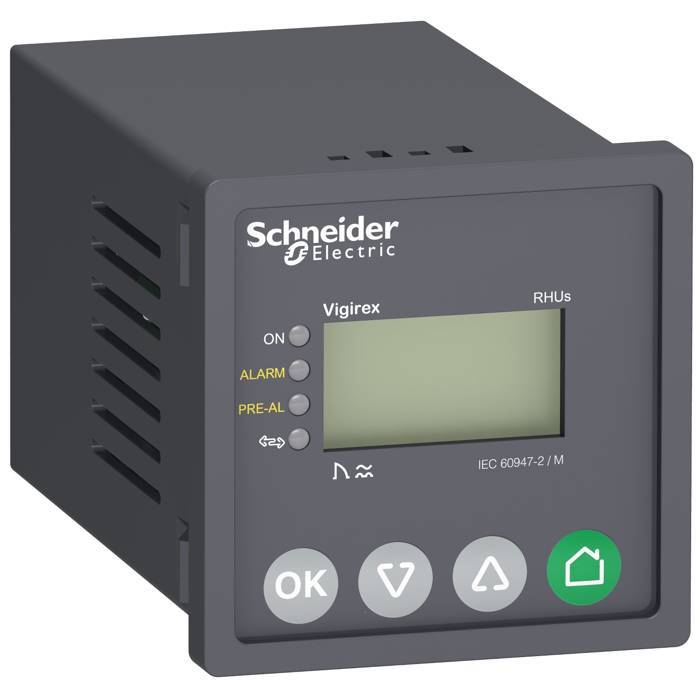

Vigirex RHU - relais differentiel - 0,03 à 30A - 130V CA - encastré

VIGIREX RHU 0,03-30A 130V

Code article : SCHLV481002

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 214,0120 € / U


	Prix unitaire net HT
	883,6602 € / U
	soit :
	1 060,3922 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606485434711
Réf. fabricant : LV481002

Fabriqué en France

Informations complémentaires :
Vigirex RHU - relais differentiel - 0,03 à 30A - 130V CA -
encastré

Hauteur :	72 mm

Profondeur :	117 mm

Type :	Type A

Gamme :	VigiPacT

Nom de l'appareil :	RHU

Type de produit ou équipement :	Relais différentiel de signalisation et protection

Utilisation du relais :	Relais de surveillanceRelais de protection

Support de montage :	Front panel

Type de réglage :	ClavierAdresse Modbus

Type de réglage de sensibilité différentielle :	Réglable

Earth-leakage sensitivity :	0.03?1 A, adjustable in step of 0.001 A1?30 A, adjustable in step of 0.1 A

Earth-leakage time delay :	Instantané for 0,03 ARéglable 0?4,5 s for 0,03?30 A réglable par pas de 10 ms

Réglage du seuil :	0,015...1 A réglable par pas de 0,001 A pré-alarme1...30 A réglable par pas de 0,1 A pré-a

Capteurs compatibles :	VigiPacT TOA capteur de courant différentielleVigiPacT A capteur de courant différentielle

(ithe) courant thermique d'emploi sous enveloppe :	8:00 AM

Charge minimum :	10 mA à 12 V

(us) tension d'alimentation :	110 à 130 V CA 50/60 Hz 70 à 110 %

Puissance consommée en va :	8 VA

Monitored distribution system :	1000 V - CA à 50/60 Hz (maximum) 1000 V - CA à 400 Hz (maximum)

Schéma de liaison à la terre :	TTITTN-S

(uimp) tension assignée de tenue aux chocs :	8 kV

Remise à zéro :	Réinitialisation à distance

Test de fonctionnement :	Test à distanceTest à distance (via communication)Local

Composition de contacts de signalisation :	1 F/O alarme sans défaillance1 "F" pré-alarme sans défaillance

Type de mesure :	Mesure interne du courant de défaut de la terre, plage : 20...200 %, précision : +/- 20 %

Durée d?actualisation :	0,5 s

Service de communication :	Modbus esclave

Protection des réglages :	Protégé par code d'accès

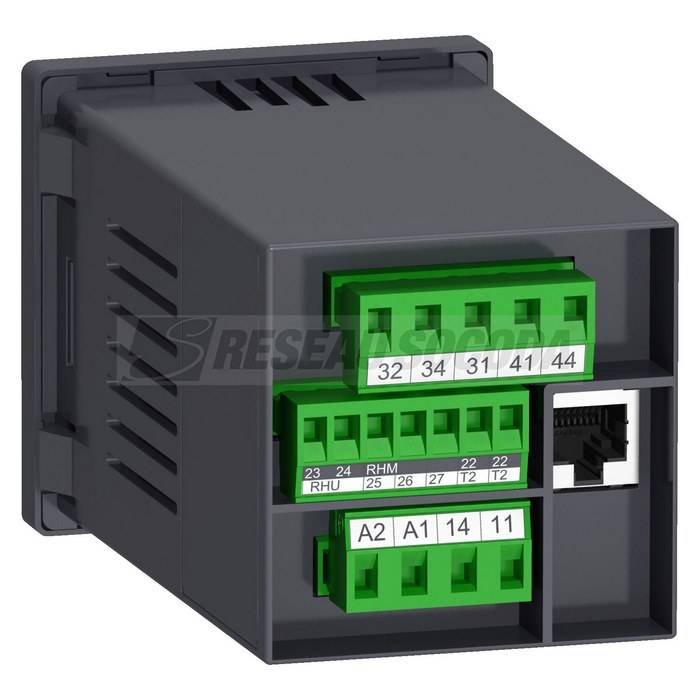

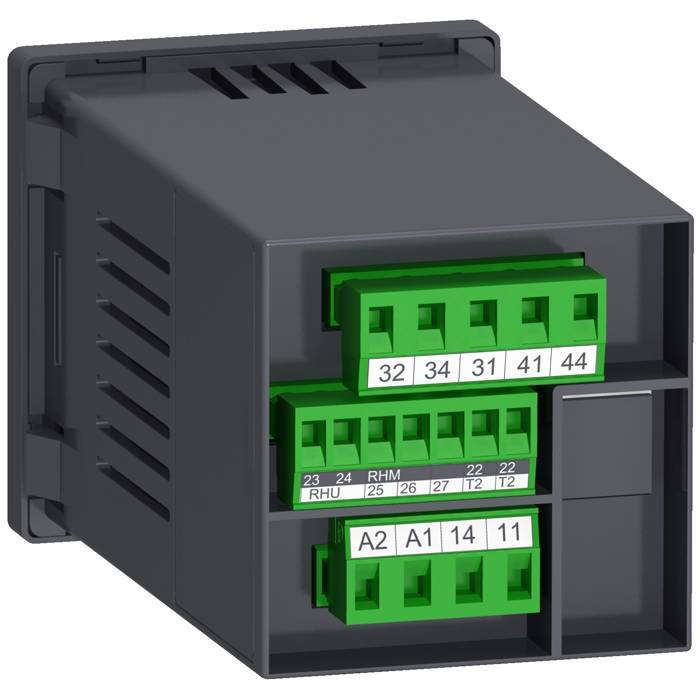

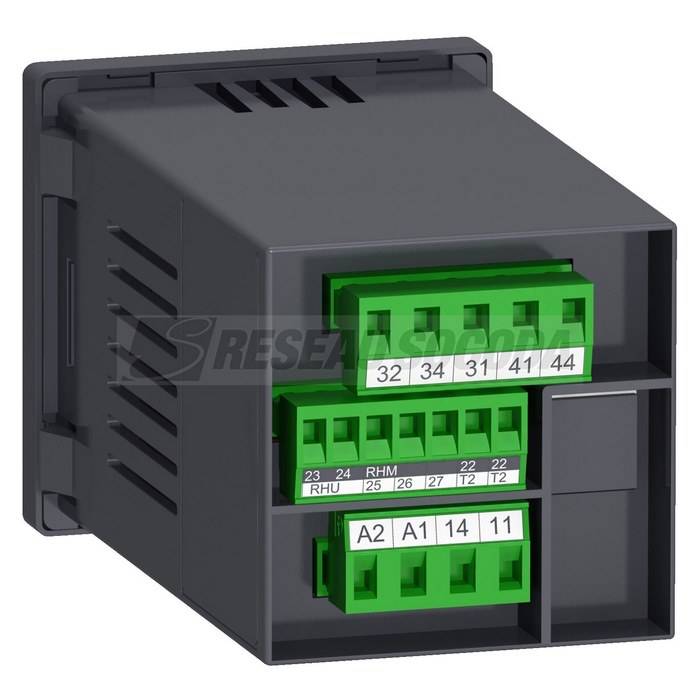

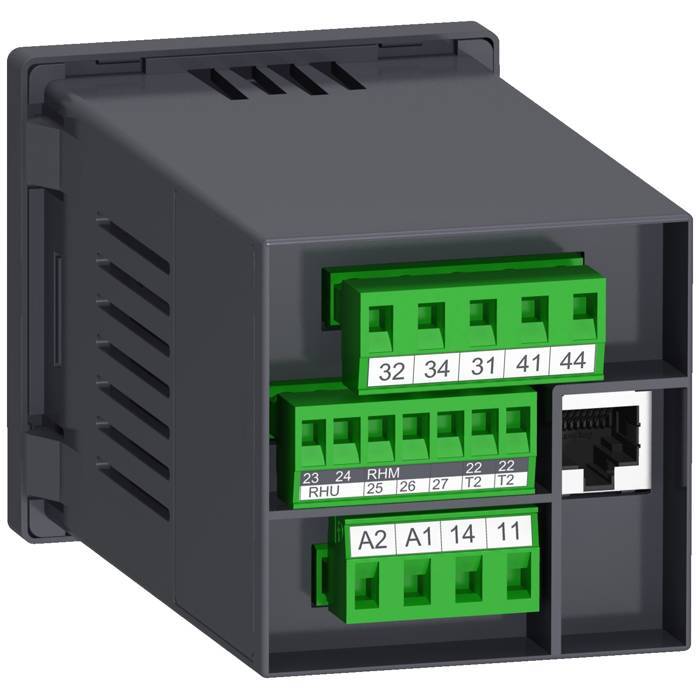

Type de raccordement :	Circuit d'alerte: bornier câble(s) 0,2?2,5 mmy souple AWG 22 à AWG 12Circuit d'alerte: bor

Longueur de dénudage des fils :	6 mmcircuit d'alerte: 6 mmtest du relais et remise à zéro des défauts: 6 mmdétecteur: 6 mm

Couple de serrage :	0,5 N.m circuit d'alerte: 0,5 N.m test du relais et remise à zéro des défauts: 0,5 N.m dét

Largeur :	72 mm

Dimensions de la découpe :	68 x 68 mm

Poids :	0,3 kg

Degré de protection ip :	IP40 face avant: se conformer à CEI 60529IP30 autres pièces: se conformer à CEI 60529IP20

Tenue aux chocs ik :	IK07 se conformer à EN 50102

Robustesse mécanique :	Vibrations 13,2 à 100 Hz: 0,7 gVibrations 2 à 13,2 Hz: +/- 1 mm

Caractéristique d'environnement :	Exposition à la chaleur humide hors fonctionnement se conformer à CEI 60068-2-30Exposition

Catégorie de surtension :	IV

Classe de protection contre les chocs électriques :	Classe II

Compatibilité électromagnétique :	Émissions transmises par conduction et rayonnées: ,B se conformer à CISPR 11Test d'immunit

Humidité relative :	95 % à 55 oC

Degré de pollution :	3 se conformer à CEI 60664-1

Température de l'air ambiant en fonctionnement :	-25?55 oC

Température ambiante de stockage :	-40?85 oC

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	464 g

Hauteur de l'emballage 1 :	8 cm

Largeur de l'emballage 1 :	11 cm

Longueur de l'emballage 1 :	16 cm

Type d'emballage 2 :	CAR

Nb produits dans l'emballage 2 :	1

Poids de l'emballage 2 :	500 g

Hauteur de l'emballage 2 :	8 cm

Largeur de l'emballage 2 :	11 cm

Longueur de l'emballage 2 :	16 cm

Type d'emballage 3 :	S03

Nb produits dans l'emballage 3 :	8

Poids de l'emballage 3 :	4,487 kg

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Largeur (mm) :	72,0

Fonction :	pour réseaux à tension alternative

Hauteur (mm) :	72,0

Profondeur (mm) :	117,0

Fréquence assignée (hz) :	50,0

Mémorisation possible des défaillances :	Oui

Affichage du courant différentiel :	Oui

Finition du raccordement électrique :	fiche

Tension assignée (ue) (v) :	1000,0

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	110,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	130,0

Délai de temporisation du déclenchement max. admissible (s) :	4,5

Délai de temporisation du déclenchement min. réglable (s) :	0,0

Valeur de fonctionnement intensité de courant 1 (ma) :	1000,0

Valeur de fonctionnement intensité de courant 2 (ma) :	1000,0

Type de tension d'actionnement :	AC

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Qc unité :	1

Qct :	CT

Qc carton :	8

Mots clés : LV481002 Vigirex RHU relais differentiel 0,03 a 30A 130V CA encastre encastré 3606485434711 schlv481002

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

883,6602 € / U HT
1 060,3922 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCH56173 RH99M 220/240V CA 50/60/4 3303430561736		530,5381 € / U HT 636,6457 € / U TTC	U	Ajouter

	SCH56272 RH99P 110-130V CA 50-60HZ 3303430562726		612,5192 € / U HT 735,0230 € / U TTC

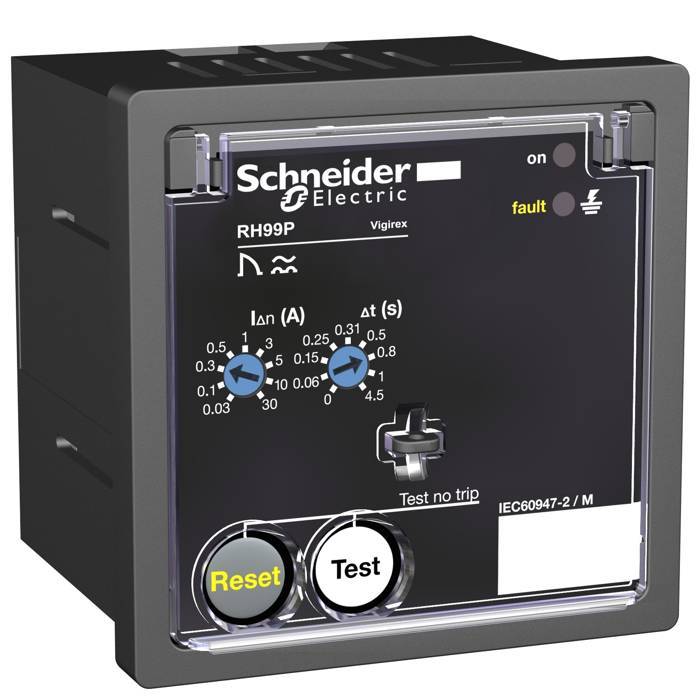

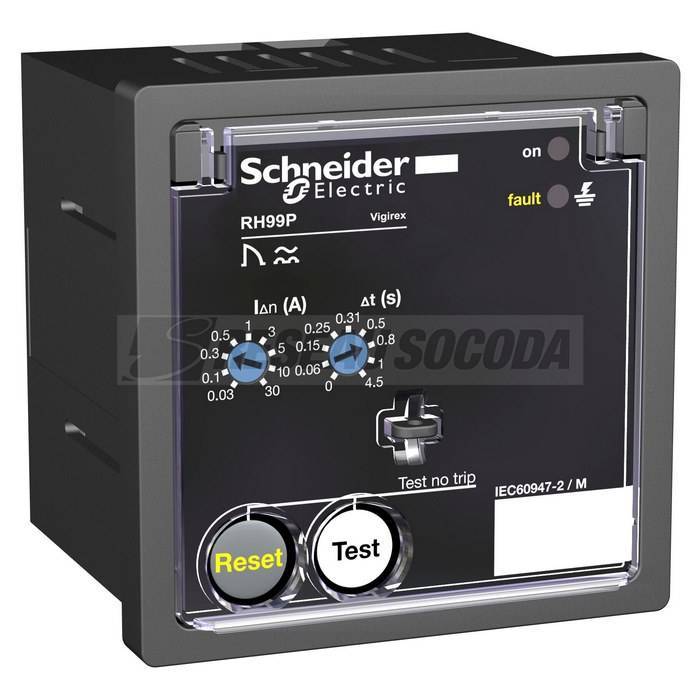

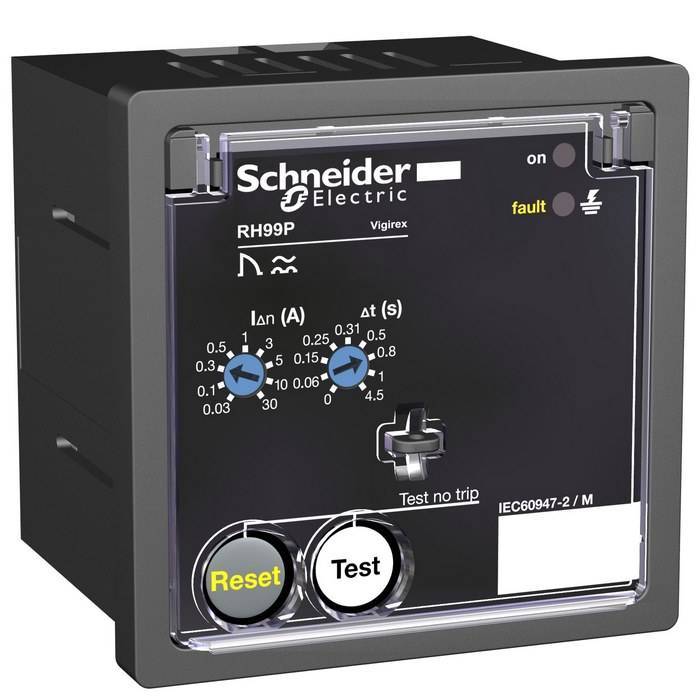

	SCH56273 RH99P 220-240V CA 50-60-4 3303430562733		570,9658 € / U HT 685,1590 € / U TTC
