Vous êtes ici : Contrôle, Commande, Relayage » Schneider Electric » Contacteurs & inverseurs k & d

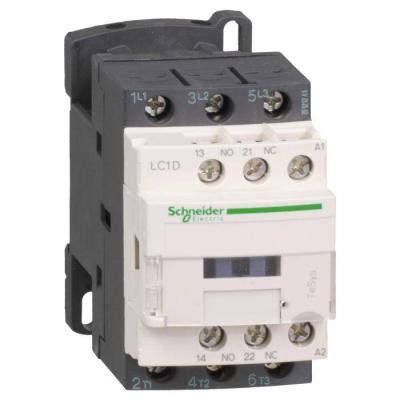

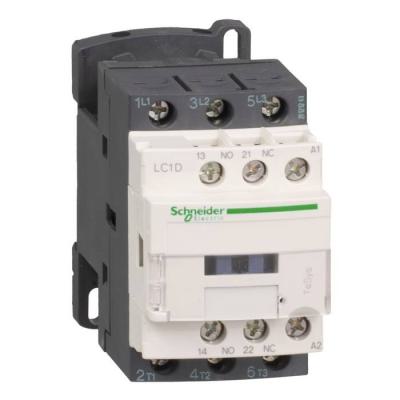

 CONT 3P 3F 9A AC3 230V 50/60HZ  CONT 3P 3F 9A AC3 230V 50/60HZ
 CONT 3P 3F 9A AC3 230V 50/60HZ  CONT 3P 3F 9A AC3 230V 50/60HZ
 CONT 3P 3F 9A AC3 230V 50/60HZ  CONT 3P 3F 9A AC3 230V 50/60HZ
Information(s) non contractuelle(s)
SCHLC1D09P7
CONT 3P 3F 9A AC3 230V 50/60HZ
Marque : Schneider Electric
EAN : 3389110348903
Réf. fabricant : LC1D09P7
Fiche technique PDF
Fiche e-catalogue
Disponibilité :

69 U en stock
Prix public TTC conseillé
62,7720 € / U
Prix unitaire net HT
37,2821 € / U
soit :
44,7385 € / U TTC
Je m’identifie pour voir mes prix
U
      Ajouter au panier
Informations complémentaires :
TeSys - contacteur D - 3P - 3F - contacts auxiliaires 1F+1O
- bobine 230VCA 50/60 Hz - sans antiparasite - AC-1 | AC-3
| AC-4 - 25A (<= 60°C) à <= 440VCA AC-1 | 9A (<= 60°C) à <=
440VCA AC-3 - bornes vis-étrier
Nom du produit :  TeSys D
Fonction produit :  Contacteur
Nom abrégé de l'appareil :  LC1D
Application du contacteur :  Commande moteur (AC-3)Charge résistive (AC-1)
Catégorie d'emploi :  AC-1AC-3AC-4
Description des pôles :  3P
Composition des contacts pôles :  3F
[ue] tension assignée d'emploi :  <= 300 V CC pour circuit de puissance<= 690 V CA 25...400 Hz pour circuit de puissance
[ie] courant assigné d'emploi :  25 A (<= 60 oC) à <= 440 V CA AC-1 pour circuit de puissance9 A (<= 60 oC) à <= 440 V CA A
Puissance moteur kw :  2,2 kW à 400 V CA 50/60 Hz AC-42,2 kW à 220...230 V CA 50/60 Hz AC-34 kW à 380...400 V CA
Puissance du moteur c.v. (selon ul/csa) :  0.33 hp à 115 V CA 50/60 Hz pour monophasé moteurs1 hp à 230/240 V CA 50/60 Hz pour monoph
Type de circuit de commande :  CA 50/60 Hz
Tension circuit de commande :  230 V CA 50/60 Hz
Composition contact auxiliaire :  1F+1O
[uimp] tension assignée de tenue aux chocs :  6 kV se conformer à IEC 60947
Catégorie de surtension :  III
[ith] courant thermique conventionnel :  25 A à <= 60 oC pour circuit de puissance10 A à <= 60 oC pour circuit de signalisation
Pouvoir nominal d'enclenchement irms :  250 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de s
Pouvoir assigné de coupure :  250 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible :  105 A <= 40 oC 10 s circuit de puissance210 A <= 40 oC 1 s circuit de puissance30 A <= 40
Calibre du fusible à associer :  20 A gG à <= 690 V coordination type 2 pour circuit de puissance25 A gG à <= 690 V coordin
Impédance moyenne :  2,5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
[ui] tension assignée d'isolement :  600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certific
Durée de vie électrique :  0,6 Mcycles 25 A AC-1 à Ue <= 440 V2 Mcycles 9 A AC-3 à Ue <= 440 V
Puissance dissipée par pôle :  0,2 W AC-31,56 W AC-1
Couvercle de sécurité :  Avec
Support de montage :  PlatineRail
Normes :  CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
Certifications du produit :  BVCCCCSADNVGLGOSTLROS (Lloyds register of shipping)RINAUL
Mode de raccordement :  Télécommande : borniers à vis-étrier 2 câble(s) 1 - 2,5 mmy - rigidité du câble: souple -
Couple de serrage :  Circuit de puissance : 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat ¥ 6 mmCir
Temps de fonctionnement :  4 - 19 ms ouverture12 - 22 ms fermeture
Niveau de fiabilité de la sécurité :  B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 2
Durée de vie mécanique :  15 Mcycles
Vitesse de commande :  3600 cyc/h à <= 60 oC
Technologie bobine :  Sans module d'antiparasitage intégré
Plage de tension du circuit de commande :  0,3 à 0,6 Uc perte de niveau à 60 oC, CA 50/60 Hz0,8 à 1,1 Uc opérationnel à 60 oC, CA 50
Consommation moyenne à l'appel en va :  70 VA à 20 oC (cos ? 0.75) 60 Hz70 VA à 20 oC (cos ? 0.75) 50 Hz
Consommation moyenne au maintien en va :  7,5 VA à 20 oC (cos ? 0.3) 60 Hz7 VA à 20 oC (cos ? 0.3) 50 Hz
Dissipation thermique :  2 - 3 W à 50/60 Hz
Type de contacts auxiliaires :  Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O"
Fréquence circuit signalisation :  25 à 400 Hz
Courant commuté minimum :  5 mA pour circuit de signalisation
Tension de commutation minimale :  17 V pour circuit de signalisation
Temps de non-chevauchement :  1,5 ms sur excitation entre contact NC + NO1,5 ms sur désexcitation entre contact NC + NO
Résistance d'isolement :  > 10 M? pour circuit de signalisation
Degré de protection ip :  IP20 face avant se conformer à IEC 60529
Traitement de protection :  TH se conformer à IEC 60068-2-30
Degré de pollution :  3
Température de fonctionnement :  -5 - 60 oC
Température ambiante pour le stockage :  -60 - 80 oC
Température ambiante autour de l'appareil :  -40 - 70 oC à Uc
Altitude de fonctionnement :  3000 m sans déclassement en fonction de la température
Tenue au feu :  850 oC se conformer à IEC 60695-2-1
Tenue à la flamme :  V1 se conformer à UL 94
Robustesse mécanique :  Vibrations contacteur ouvert 2 Gn, 5 à 300 HzVibrations contacteur fermé 4 Gn, 5 à 300 HzC
Hauteur :  77 mm
Largeur :  45 mm
Profondeur :  86 mm
Poids :  0,32 kg
Statut environnemental :  Produit Green Premium
Rohs (code date: annéesemaine) :  Déclaration de conformité Schneider Electric
Reach :  Référence ne contenant pas de SVHC au-delà du seuil
Profil environnemental du produit :  Profil environnemental du Produit
Instructions de fin de vie du produit :  Informations de fin de vie
Période :  18 mois
Puissance de fonctionnement nominale, ca-3, 400 v (kw) :  4
Nombre de contacts à fermeture en tant que contacts principaux :  3
Nombre de contacts auxiliaires à fermeture :  1
Nombre de contacts auxiliaires à ouverture :  1
Courant de fonctionnement nominal ca-3, 400 v (a) :  9
Courant de fonctionnement nominal ca-1, 400 v (a) :  25
Tension d'alimentation de courant nominal us à ca 50 hz (v) :  230
Tension d'alimentation de courant nominal us à ca 60 hz (v) :  230
Type de raccordement du circuit principal :  borne à vis
Type de tension d'actionnement :  AC
Courant de fonctionnement nominal ca-4, 400 v (a) :  6
Puissance de fonctionnement nominale ca-4, 400 v (kw) :  2,2
Hauteur (mm) :  150
Largeur (mm) :  400
Profondeur (mm) :  300
Poids (g) :  7515
Ean :  43389110348901
Mots clés : LC1D09P7 D09P7 LC1D09P7 TeSys LC1D contacteur 3P AC-3 440V 9A bobine 230Vca
