Dialogue Homme-Machine » Schneider Electric » Commutateurs A Came

Information(s) non contractuelle(s)

corps pour inverseur 3 pôles 30 ° 12 A fixation arrière

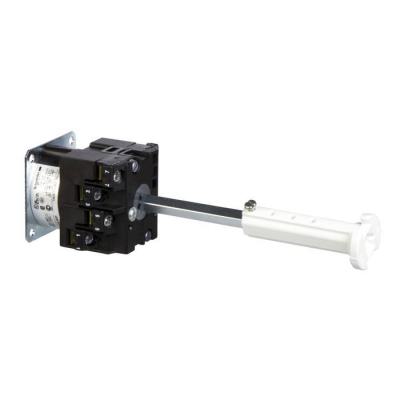

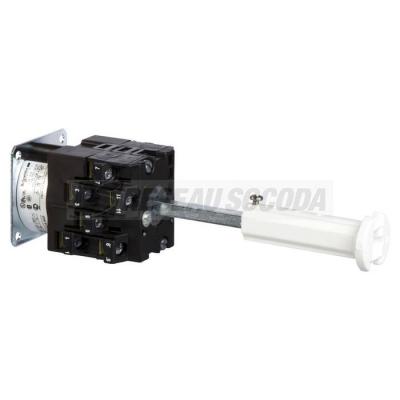

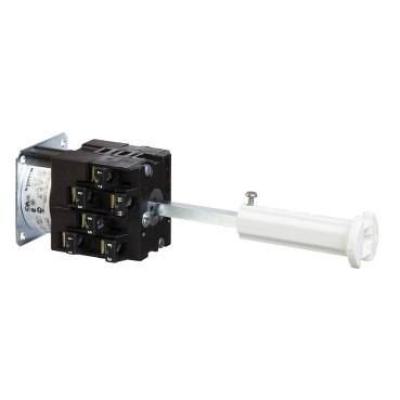

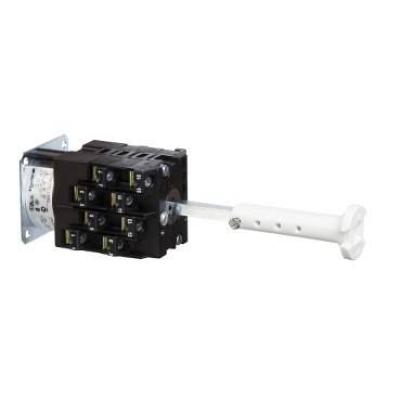

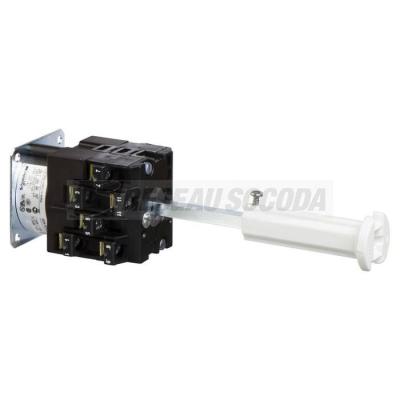

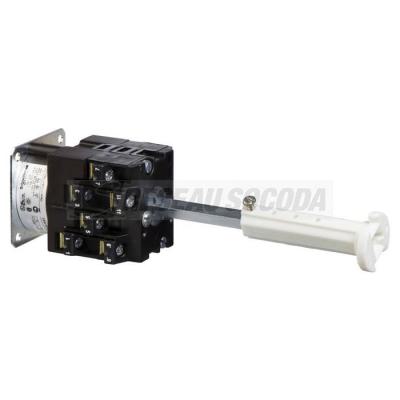

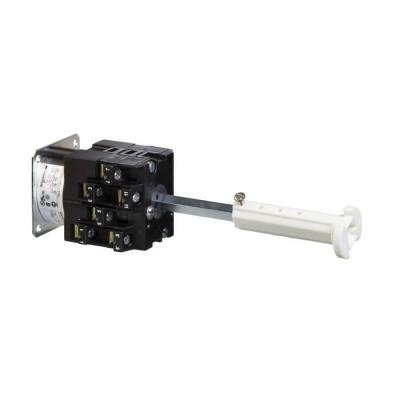

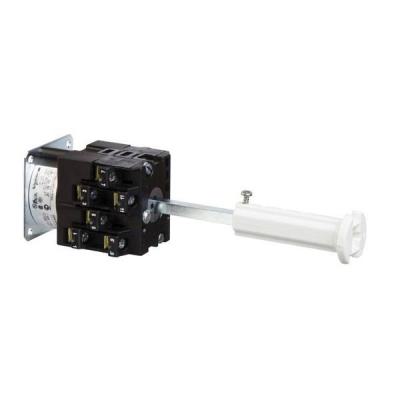

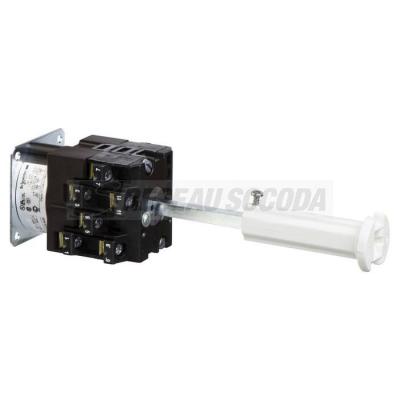

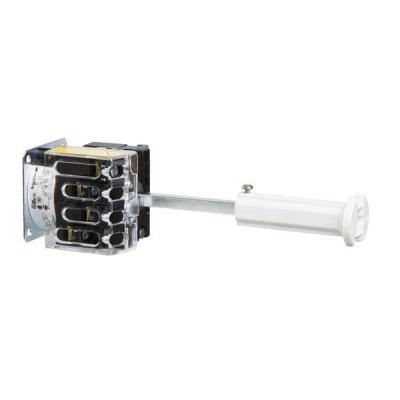

BLOC DE CONTACTS K1

Code article : SCHK1F513U

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	95,1120 € / U


	Prix unitaire net HT
	53,2725 € / U
	soit :
	63,9270 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110446166
Réf. fabricant : K1F513U

Informations complémentaires :
corps pour inverseur 3 pôles 30 ° 12 A fixation arrière

Poids :	0,175 kg

Type :	Corps de commutateur à came

Puissance assignée d'emploi en w :	10500 W AC-21, 550...600 V 3 phases se conformer à IEC 947-31100 W AC-3, 230 V 3 phases se

(ie) courant assigné d'emploi en ca :	1,8 A à 690 V AC-3 3 phases se conformer à IEC 947-32,8 A à 500 V AC-3 3 phases se conform

Raccordement électrique :	Borniers à vis-étrier captives souple, capacité de serrage: 2 x 1,5 mm²Borniers à vis-étri

Certifications du produit :	CSA 240 V 1 hp monophaséCSA 240 V 3 hp 3 phases 2 -pole(s)UL 240 V 1 hp 3 phasesUL 240 V 0

Normes :	EN/IEC 60947-3 pour circuit de puissanceEN/IEC 60947-5-1 pour télécommandeCENELEC EN 50013

Durée de vie électrique :	1000000 cycle AC-151000000 cycle AC-21500000 cycle AC-23500000 cycle AC-3

Catégorie de surtension :	Classe II se conformer à IEC 536Classe II se conformer à NF C 20-030

Maximum operating rate :	2,5 cyc/mn AC-212,5 cyc/mn AC-232,5 cyc/mn AC-38,333 cyc/mn AC-15

(ui) tension d'isolement :	690 V (degré de pollution 3) se conformer à CEI 60947-1

(uimp) tension assignée de tenue aux chocs :	4 kV en mode isolation6 kV se conformer à IEC 947-1

Tenue aux vibrations :	5 gn (f = 10 150 Hz) se conformer à IEC 68-2-6

Composition du sous-ensemble :	Blocs de contact + plaque de fixation

Tenue aux chocs mécaniques :	30 gn se conformer à CEI 68-2-27

Protection contre les courts-circuits :	16 A cartouche fusible, type gG

Positions angulaires :	Droite : 30°Gauche : 30°

Fonctionnement des contacts :	A action dépendante

Position 0 :	Sans position Off

Endurance mécanique :	1000000 cycle

Fonction du commutateur :	Commutateur

Modèle :	commutateur

Type de raccordement du circuit principal :	borne à vis

Gamme de produits :	Harmony K

Matériau de la collerette :	Plastique

Température de l'air ambiant en fonctionnement :	-25 55 °C

Température ambiante de stockage :	-40 70 °C

Hauteur de l'emballage 1 :	0,530 dm

Largeur de l'emballage 1 :	0,580 dm

Longueur de l'emballage 1 :	1,650 dm

Emplacement de montage :	Arrière

Mode de fixation :	4 trous

Courant de court-circuit :	10000 A

Garantie :	18 mois

(ith) courant thermique conventionnel :	12 A

Angle de commutation :	30 °

(ithe) courant thermique d'emploi sous enveloppe :	10 A

Ouverture positive :	Avec

Courant permanent nominal (iu) (a) :	12,0

Puissance de fonctionnement nominale, ca-3, 400 v (kw) :	1,5

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de poles :	3,0

Courant de fonctionnement nominal ca-3, 400 v (a) :	3,3

Nombre de contacts auxiliaires à deux directions :	0,0

Adapté à une fixation frontale :	Oui

Adapté à un montage intermédiaire :	Oui

Nom de composant :	K1

Description des poles :	3P

Traitement de protection :	TC

Qct :	EA

Qc unité :	1

Mots clés : corps inverseur pôles fixation arrière k1f513u 3389110446166 schk1f513u
