Dialogue Homme-Machine » Schneider Electric » Commutateurs A Came

Information(s) non contractuelle(s)

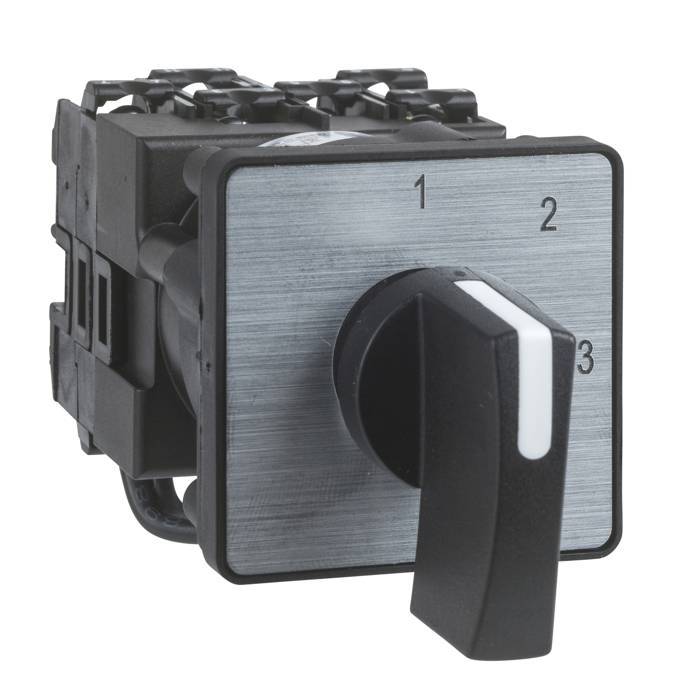

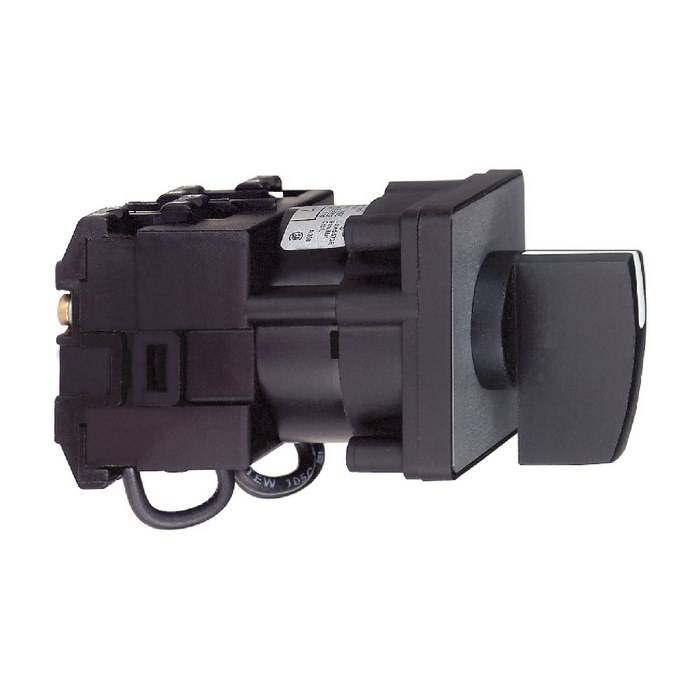

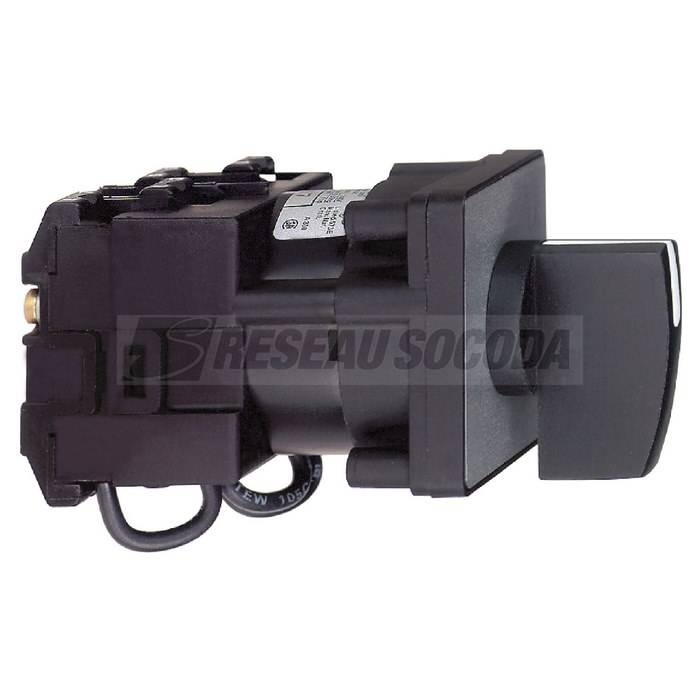

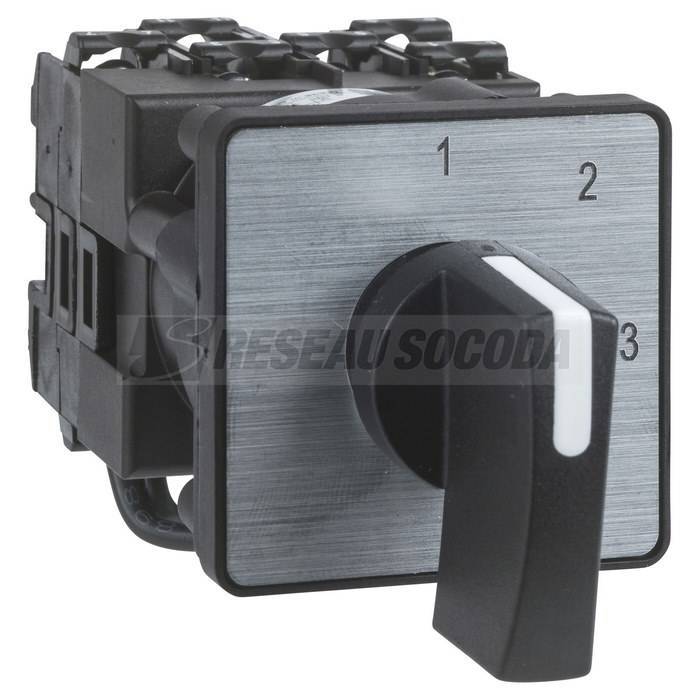

Harmony - sélecteur à gradins à came - 2 pôles - 45° - 12A - fixation par vis

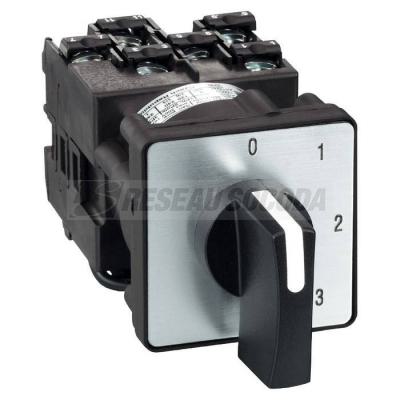

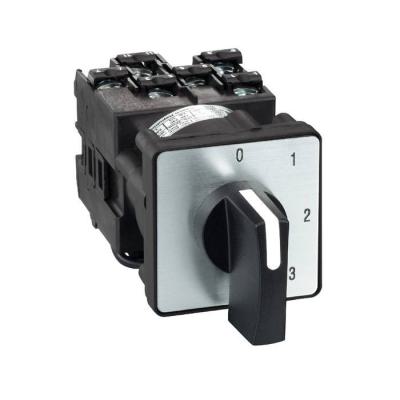

COMMUTATEUR LP

Code article : SCHK1F013QLH

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	71,2920 € / U


	Prix unitaire net HT
	39,9309 € / U
	soit :
	47,9171 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110978933
Réf. fabricant : K1F013QLH

Informations complémentaires :
Harmony - sélecteur à gradins à came - 2 pôles - 45° - 12A
- fixation par vis - H45mmxL45mmxP97mm (hors tout CAO) -
avec plastron 45 x 45 mm - sans cadenassage de la commande
rotative - sans rappel - IP40

Ip :	IP40 se conformer à IEC 529IP40 se conformer à NF C 20-010

Poids :	1,922 kg

Type :	Commutateur à came complet

Puissance assignée d'emploi en w :	10500 W AC-21, 500...660 V 3 phases se conformer à IEC 947-31100 W AC-3, 230 V 3 phases se

(ie) courant assigné d'emploi en ca :	1,8 A à 690 V AC-3 3 phases se conformer à IEC 947-32,8 A à 500 V AC-3 3 phases se conform

Normes :	EN 60947-3 pour circuit de puissanceEN 60947-5-1 pour télécommandeIEC 60947-3 pour circuit

Raccordement électrique :	Borniers à vis-étrier captives souple, capacité de serrage: 2 x 1,5 mm²Borniers à vis-étri

Certifications du produit :	CSA 240 V 3 hp 3 phases 2 -pole(s)UL 240 V 0,33 hp monophasé 2 -pole(s)CSA 240 V 1 hp mono

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Durée de vie électrique :	1000000 cycle AC-151000000 cycle AC-21500000 cycle AC-23500000 cycle AC-3

Catégorie de surtension :	Classe II se conformer à IEC 536Classe II se conformer à NF C 20-030

Maximum operating rate :	2,5 cyc/mn AC-212,5 cyc/mn AC-232,5 cyc/mn AC-38,333 cyc/mn AC-15

(ui) tension d'isolement :	690 V (degré de pollution 3) se conformer à CEI 60947-1

Présentation de l'étiquette :	Avec métallisé marquage, 0 - 1 - 2 - 3 noir marquage

(uimp) tension assignée de tenue aux chocs :	4 kV en mode isolation6 kV se conformer à IEC 947-1

Tenue aux vibrations :	5 gn (f = 10 150 Hz) se conformer à IEC 68-2-6

Profil environnemental :	Profil environnemental du Produit

Tenue aux chocs mécaniques :	30 gn se conformer à CEI 68-2-27

Protection contre les courts-circuits :	16 A cartouche fusible, type gG

Type d'unité de commande :	Noir poignée, longueur = 35 mm

Positions angulaires :	Droite : 0° - 45° - 90° - 135°

Régulation rohs chine :	Déclaration RoHS pour la Chine

Modèle :	commutateur multi-positions

Type de tête du controleur à came :	Avec plastron 45 x 45 mm

Finition de l'élément d'actionnement :	poignée tournante longue

Fonction du commutateur :	Interrupteur progressif

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Position 0 :	Avec position Off

Régulation reach :	Déclaration REACh

Mode de fixation :	Multi-fixation

Endurance mécanique :	1000000 cycle

Type de raccordement du circuit principal :	borne à vis

Gamme de produits :	Harmony K

Température de l'air ambiant en fonctionnement :	-25 55 °C

Température ambiante de stockage :	-40 70 °C

Courant de court-circuit :	10000 A

Garantie :	18 mois

Emplacement de montage :	Facade

Hauteur de l'emballage 1 :	6,5 cm

Largeur de l'emballage 1 :	6,5 cm

Largeur hors tout cao :	45 mm

Hauteur hors tout cao :	45 mm

Profondeur hors tout cao :	97 mm

Longueur de l'emballage 1 :	11 cm

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	15 cm

Longueur de l'emballage 2 :	40 cm

(ith) courant thermique conventionnel :	12 A

Angle de commutation :	45 °

(ithe) courant thermique d'emploi sous enveloppe :	10 A

Ouverture positive :	Avec

Courant permanent nominal (iu) (a) :	12,0

Classe de protection (ip), face avant :	IP40

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S01

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Puissance de fonctionnement nominale, ca-3, 400 v (kw) :	1,5

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de poles :	2,0

Courant de fonctionnement nominal ca-3, 400 v (a) :	3,3

Avec position 0 :	Oui

Nombre de contacts auxiliaires à deux directions :	0,0

Adapté à une fixation frontale :	Oui

Adapté à un montage intermédiaire :	Oui

Appareil complet dans un boitier :	Oui

Nom de composant :	K1

Description des poles :	2P

Traitement de protection :	TC

Nb produits dans l'emballage 2 :	10

Qc carton :	10

Qct :	CT

Nombre seuils de réglage :	3

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : K1F013QLH 013QLH K1F013QLH Harmony selecteur a gradins came 2 poles 45° 12A fixation par vis sélecteur pôles 3389110978933 schk1f013qlh
